جوشکاری تیرآهن چگونه انجام می شود؟

فهرست مطالب

انواع روش‌های جوشکاری تیرآهن

(Gas Tungsten Arc Welding) GTAWجوشکاری تیرآهن

(Gas Metal Arc Welding) GMAW جوشکاری تیرآهن

انتخاب نوع جوش مناسب تیرآهن

مقدمات جوشکاری تیرآهن

نکات مهم در جوشکاری تیرآهن

انواع روش‌های جوشکاری تیرآهن

جوشکاری تیرآهن یک فعالیت مهم در صنعت ساخت و ساز و ساختمان‌سازی است. انجام این کار با استفاده از روش‌های مختلفی انجام می‌شود، هرکدام از این روش‌ها ویژگی‌ها و کاربردهای خاص خود را دارند. برخی از روش‌های جوشکاری تیرآهن به شرح زیر هستند:

1. جوشکاری قوس الکتریکی فلزی (SMAW - Shielded Metal Arc Welding): این روش به عنوان جوشکاری الکترودی یا جوشکاری قوس الکتریکی (Arc Welding) نیز شناخته می‌شود. در این روش، الکترود با پوششی از مواد جوشی مخصوص به قطعه تیرآهن متصل می‌شود و با استفاده از قوس الکتریکی، جوش ایجاد می‌شود.
2. جوشکاری MIG/MAG (Metal Inert Gas/Metal Active Gas): در این روش، یک سیم جوش به طور خودکار از دستگاه جوشکاری تغذیه می‌شود. گازهای مختلفی نظیر آرگون یا مخلوطی از آرگون و CO2 برای حفاظت از قوس الکتریکی استفاده می‌شود.
3.  جوشکاری TIG (Tungsten Inert Gas): در این روش، یک الکترود تنگستنی به عنوان الکترود غیرقابل ذوب شدن برای ایجاد قوس الکتریکی به کار می‌رود. گاز آرگون به عنوان گاز حفاظتی مورد استفاده قرار می‌گیرد.

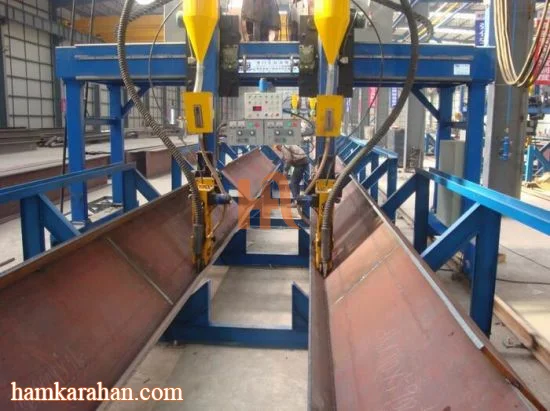

4. جوشکاری فلزی زیر آب (Submerged Arc Welding - SAW): در این روش، قوس الکتریکی زیر یک لایه از پودر فلوکس (flux) قرار می‌گیرد. این پودر فلوکس به عنوان ماده حفاظتی برای قوس و همچنین برای ایجاد جوش به کار می‌رود.
5. جوشکاری نقطه‌ای (Spot Welding): در این روش، تیرآهن با الکترودهای فشاری به هم جوش داده می‌شود. این روش معمولاً برای ایجاد نقاط جوش در قسمت‌های مختلف تیرآهن به کار می‌رود.
6. جوشکاری لیزری (Laser Welding): این روش با استفاده از پرتو لیزر برای ذوب کردن لبه‌های تیرآهن و ایجاد جوش انجام می‌شود. این روش برای جوشکاری دقیق و با کیفیت بالا مناسب است.

هر کدام از این روش‌ها مزایا و معایب خود را دارند و انتخاب روش مناسب بستگی به نوع تیرآهن، نیازهای پروژه و شرایط کاری دارد

(Gas Tungsten Arc Welding) GTAWجوشکاری تیرآهن

جوشکاری تیرآهن با استفاده از روش Gas Tungsten Arc Welding (GTAW)، که به TIG (Tungsten Inert Gas) هم شناخته می‌شود، یک روش حرفه‌ای و دقیق برای ایجاد اتصالات جوشی است. در این روش، یک الکترود تنگستنی به عنوان الکترود غیرقابل ذوب شدن برای ایجاد قوس الکتریکی به کار می‌رود و گاز آرگون به عنوان گاز حفاظتی برای محافظت از جوش از تداخل با هوا و اکسیژن استفاده می‌شود.

مراحل اجرای جوشکاری GTAW بر روی تیرآهن عبارتند از: سطح تیرآهن باید قبل از جوشکاری تمیز شده و از هرگونه روغن، گرد و غبار، یا مواد دیگری که ممکن است تداخل با جوش ایجاد کنند، پاک شود. دستگاه GTAW باید بر اساس نوع تیرآهن، ضخامت و نوع جوش مورد نظر تنظیم شود. این شامل تنظیم جریان جوشکاری، سرعت الکترود، و دیگر پارامترهای جوشکاری است. قرار دادن الکترود: الکترود تنگستنی به دقت در محل جوش قرار داده می‌شود. در GTAW، الکترود غیرقابل ذوب شدن است و فقط برای ایجاد قوس الکتریکی و هدایت جریان الکتریکی به جوش استفاده می‌شود. ایجاد قوس الکتریکی: با فشردن پدال پا، قوس الکتریکی بین الکترود و تیرآهن ایجاد می‌شود. این قوس باعث ذوب شدن لبه‌های تیرآهن می‌شود. انجام جوشکاری: الکترود به آرامی حرکت داده می‌شود و جوش به صورت یک خط متمرکز روی تیرآهن ایجاد می‌شود. گاز آرگون حفاظت لازم را برای جوش فراهم می‌کند.  پس از ایجاد جوش، ممکن است نیاز به پس جوشکاری برای اصلاح و تقویت جوش باشد. این شامل تمیز کردن جوش، برش زدن قسمت‌های اضافی، و جوشکاری مجدد در صورت نیاز است.GTAW یک روش جوشکاری دقیق و با کیفیت بالا است که برای جوشکاری تیرآهن در تولید قطعات حساس و بخش‌هایی که نیاز به دقت و کنترل بالا دارند، مورد استفاده قرار می‌گیرد.

مزایا و معایب این روش

کیفیت بالا: جوشکاری GTAW به دلیل استفاده از الکترود تنگستنی و گاز حفاظتی، جوشهای با کیفیت بالا و ظاهر زیبا ایجاد می‌کند. حداقل اسپلاتر و پراکندگی: این روش باعث کاهش ایجاد اسپلاتر (پارچه جوش) و پراکندگی جوش می‌شود، که منجر به جوشکاری تمیزتر می‌شود. مناسب برای فلزات نازک: GTAW مناسب برای جوشکاری فلزات نازک است و می‌تواند در ضخامت‌های کمتری نسبت به روش‌های دیگر مورد استفاده قرار گیرد. کنترل حرارت محلی: این روش امکان کنترل دقیق حرارت محلی را فراهم می‌کند که برای جلوگیری از تغییرات سختی و سایش در نواحی اطراف جوش بسیار حائز اهمیت است.

معایب: کارایی پایین در جوشکاری مواد ضخیم: در مواردی که ضخامت جوش بسیار زیاد باشد، GTAW ممکن است کارآیی کمتری نسبت به روش‌های دیگر داشته باشد. آموزش متخصص نیاز دارد: عملکرد بهینه این روش نیاز به تجربه و مهارت بالای جوشکار دارد، بنابراین آموزش مناسب برای جلوگیری از احتمال خطاها ضروری است. سرعت جوشکاری پایین‌تر: GTAW به طور کلی سرعت جوشکاری پایین‌تری نسبت به برخی روش‌های دیگر دارد که ممکن است برای پروژه‌هایی با زمان‌های محدود مناسب نباشد.

مصرف گاز زیاد: استفاده از گاز حفاظتی در GTAW ممکن است باعث مصرف بالای گاز شود که ممکن است هزینه‌های اجرایی را افزایش دهد. در کل، GTAW یک روش جوشکاری با کیفیت بالا است که برای پروژه‌هایی با نیاز به دقت و زیبایی بالا می‌تواند مفید باشد. اما، مانند هر روش جوشکاری دیگری، باید با مزایا و معایب آن آشنا باشید و بر اساس نیازهای خاص پروژه تصمیم گیری کنید.

(Gas Metal Arc Welding) GMAW جوشکاری تیرآهن

Gas Metal Arc Welding (GMAW) یا به عبارت دیگر MIG (Metal Inert Gas) جوشکاری تیرآهن یکی از روش‌های پرکاربرد در صنعت جوشکاری است. در این روش، یک سیم جوش به طور خودکار از دستگاه جوشکاری تغذیه می‌شود و همزمان گاز حفاظتی (معمولاً آرگون یا مخلوطی از آرگون و CO2) نیز از همان دستگاه برای حفاظت از قوس الکتریکی و جوش در مقابل تداخل با هوا استفاده می‌شود.

مزایا و معایب GMAW (MIG) در جوشکاری تیرآهن به شرح زیر هستند:

مزایا: سرعت بالا: GMAW یکی از روش‌های جوشکاری با سرعت بالا است و به راحتی می‌تواند تیرآهن را با سرعت بالا جوش دهد. این ویژگی مناسب برای پروژه‌های حجیم و با زمان محدود است. استفاده آسان: این روش از لحاظ آموزش و اجرا نسبت به برخی از روش‌های دیگر جوشکاری، نسبت به روش‌های دیگر از جمله TIG یا GTAW آسان‌تر است.

تولید اتصالات قوی: جوشهای تولید شده توسط GMAW معمولاً دارای استحکام مکانیکی مناسب و اتصالات متینی هستند. جوشکاری در تمام حالت‌ها: GMAW قابلیت جوشکاری در حالت‌های مختلفی از جمله جوشکاری افقی، عمودی و حتی در حالت آویزان را داراست.

معایب: نیاز به سطح تمیز: برای دستیابی به جوشکاری با کیفیت بالا، سطح تیرآهن باید بسیار تمیز باشد و هیچ گونه روغن، گرد و غبار یا آلاینده دیگری نباید وجود داشته باشد. بی‌ثباتی در برابر باد: GMAW به خاطر استفاده از گاز حفاظتی، در محیط‌های با باد قوی ممکن است مشکل داشته باشد.

مصرف گاز بالا: برخی از جوشکاران ممکن است به مصرف بالای گاز در این روش اشاره کنند که می‌تواند هزینه‌های اجرایی را افزایش دهد. تاثیر حساسیت به جوشکاری افقی: در بعضی از موارد، جوشکاری افقی با استفاده از GMAW ممکن است به عنوان یک مشکل در نظر گرفته شود و نیاز به تنظیمات دقیق‌تر داشته باشد. به طور کلی، GMAW یکی از روش‌های جوشکاری محبوب برای تیرآهن است که برای پروژه‌های متنوعی از جمله ساخت و ساز، خودروسازی، و صنعت فلزی به کار می‌رود.

(Shielded Metal Arc Welding) SMAW

Shielded Metal Arc Welding (SMAW)، یا به عبارت دیگر جوشکاری با الکترود یا جوشکاری با قوس الکتریکی، یکی از روش‌های قدیمی و پرکاربرد در صنعت جوشکاری است. در این روش، یک الکترود با پوششی از مواد جوشی مخصوص به قطعه کار وصل می‌شود. الکترود باعث ایجاد قوس الکتریکی میان خود و قطعه کار می‌شود و همزمان، مواد جوشی از الکترود ذوب شده و به محل جوشکاری منتقل می‌شود.

مزایا و معایب SMAW به شرح زیر هستند:

مزایا: استفاده آسان: SMAW یکی از روش‌های جوشکاری آسان و قابل استفاده توسط جوشکاران با تجربه کم نیز می‌باشد. قابلیت استفاده در شرایط محیطی مختلف: این روش می‌تواند در شرایط محیطی مختلف اعم از فضای باز، در مقابل باد و باران، و یا در دماهای مختلف انجام شود. استفاده در جاهای دورافتاده: SMAW اغلب در جاهایی که دسترسی به برق الکتریکی محدود است، قابل استفاده است. تجهیزات ساده: تجهیزات مورد نیاز برای SMAW نسبت به برخی از روش‌های دیگر جوشکاری (مانند TIG یا MIG) ساده‌تر است. استفاده از مواد جوشی متنوع: SMAW می‌تواند با مواد جوشی متنوعی کار کند و برای جوشکاری فولاد، آلومینیوم، استنلس استیل و دیگر مواد مورد استفاده قرار گیرد.

معایب: کارآیی پایین در سرعت جوشکاری: SMAW به طور کلی سرعت جوشکاری کمتری نسبت به برخی از روش‌های دیگر دارد، که ممکن است برای پروژه‌های حجیم با زمان محدود، مناسب نباشد. تولید اسپلاتر: این روش ممکن است اسپلاتر (پارچه جوش) بیشتری نسبت به برخی از روش‌های دیگر ایجاد کند. نیاز به تجدید الکترود: الکترودها در SMAW دارای طول محدودی هستند و برای ادامه جوشکاری باید به دستگاه تغذیه الکترود متصل شوند. بازیافت کارآیی الکترود: تجدید الکترود و بازیافت کارآیی آنها در SMAW ممکن است مشکلاتی را ایجاد کند. در کل، SMAW یک روش جوشکاری محبوب و اقتصادی است که در صنایع مختلف استفاده می‌شود، به ویژه در محیط‌ها و شرایطی که نیاز به سهولت و انعطاف در استفاده از جوشکاری دارند.

انتخاب نوع جوش مناسب تیرآهن

انتخاب نوع جوش مناسب برای تیرآهن وابسته به عوامل متعددی است از جمله نوع تیرآهن، نیازهای پروژه، مشخصات فنی مورد نیاز، و شرایط کاری. در ادامه، توضیحی در مورد انواع جوشکاری و معیارهای انتخاب آنها برای تیرآهن آورده شده است:

1. Gas Metal Arc Welding (GMAW) یا MIG: مناسب برای تیرآهن‌های با ضخامت متوسط تا ضخیم. سرعت بالا، قابلیت جوشکاری در حالت‌های مختلف، جوش با کیفیت بالا. نیاز به سطح تمیز، مصرف گاز از معایبب این روش است.

2. Shielded Metal Arc Welding (SMAW) یا Stick Welding: مناسب برای تیرآهن‌های با ضخامت متوسط تا ضخیم. آسانی در استفاده، مقرون به صرفه، قابلیت جوشکاری در شرایط محیطی مختلف.  سرعت کمتر در مقایسه با برخی از روش‌های دیگر، اسپلاتر بیشتر از معایبب این روش است.

3. Gas Tungsten Arc Welding (GTAW) یا TIG: مناسب برای تیرآهن‌های نازک، جوشکاری دقیق و حساس. کیفیت بالا، کنترل دقیق حرارت محلی، عدم ایجاد اسپلاتر بیش از حد. سرعت جوشکاری پایین‌تر، نیاز به مهارت بالا از معایبب این روش است.

4. Flux-Cored Arc Welding (FCAW): مناسب برای تیرآهن‌های با ضخامت بالا، جوشکاری در شرایط بادی و خورنده. سرعت بالا، قابلیت جوشکاری در شرایط محیطی خاص، امکان جوشکاری در حالت‌های مختلف. نیاز به محافظت از قوس الکتریکی، مصرف بالای گاز از معایبب این روش است.

5. Submerged Arc Welding (SAW): مناسب برای تیرآهن‌های با ضخامت بالا. سرعت بالا، جوش با کیفیت بالا، عدم ایجاد اسپلاتر. نیاز به تجهیزات خاص، عدم قابلیت استفاده در محیط‌های خاص از معایبب این روش است.

توجه داشته باشید که انتخاب نوع جوش باید با مشورت با مهندس جوشکاری یا کارشناس فنی انجام شود. علاوه بر این، توجه به استانداردها و نیازهای مشخص پروژه نیز حائز اهمیت است.

مقدمات جوشکاری تیرآهن

جوشکاری تیرآهن یک فرآیند مهم در صنعت ساخت و ساز، فلزکاری، و تولید است. برای انجام بهترین جوشکاری تیرآهن، مراحل زیر مهم هستند: آماده‌سازی سطح: سطح تیرآهن باید کاملاً تمیز و آماده برای جوشکاری باشد. هرگونه روغن، گرد و غبار، یا رسوبات باید از سطح حذف شوند. استفاده از فرآیند مکانیکی یا شوینده‌ها می‌تواند برای پاکسازی سطح مفید باشد. برش و اندازه‌ گیری: اگر تیرآهن نیاز به برش داشته باشد، از ابزارهای مناسب مانند ماشین‌های برش یا انبرها استفاده می‌شود. همچنین، ابعاد تیرآهن باید با دقت اندازه‌گیری شده و بر اساس نقشه‌ها یا نیازهای پروژه تنظیم شود. تعیین نوع جوش: بر اساس نوع تیرآهن، نیازهای پروژه، و شرایط محیطی، نوع مناسب جوشکاری انتخاب می‌شود. مثلاً از روش‌های GMAW (MIG)، SMAW (Stick)، یا GTAW (TIG) ممکن است برای جوشکاری تیرآهن استفاده شود.

انتخاب الکترود یا سیم جوش: الکترودها یا سیم‌های جوش بر اساس نوع فلز تیرآهن و نوع جوشکاری انتخاب می‌شوند. این شامل جنس الکترود یا سیم، قطر آن، و مواد جوشی در پوشش الکترود می‌شود. تنظیم دستگاه جوشکاری: دستگاه جوشکاری باید بر اساس نوع جوشکاری و نوع الکترود یا سیم جوش تنظیم شود. پارامترهایی مانند جریان جوشکاری، ولتاژ، و سرعت الکترود یا سیم تنظیم می‌شوند. جوشکاری: بعد از آماده‌سازی، دستگاه جوشکاری تنظیم شده و جوشکاری آغاز می‌شود. الکترود یا سیم جوش به تیرآهن تماس می‌گیرد و قوس الکتریکی ایجاد می‌شود که موجب ذوب شدن الکترود یا سیم و تشکیل جوش می‌شود. پسجوشکاری (Post-Welding): پس از جوشکاری، ممکن است نیاز به پسجوشکاری باشد. این شامل تمیزکاری اضافی، برش قسمت‌های اضافی، و یا جوشکاری مجدد در صورت نیاز می‌شود. آزمون جوش: جوشات ممکن است نیاز به آزمون شوند تا اطمینان حاصل شود که جوش‌ها به استانداردهای مورد نظر مطابقت دارند. آزمون‌ها ممکن است شامل بررسی ظاهر جوش، آزمون فازیکی (رادیوگرافی، مگنتوگرافی، ...) و آزمون مکانیکی (تست کشش، تست ضربه، ...) باشد. توجه به این مراحل و اجرای دقیق هر یک از مراحل، از اهمیت بسیاری برخوردار است تا جوشکاری به بهترین شکل و با کیفیت مطلوب انجام شود.

نکات مهم در جوشکاری تیرآهن

جوشکاری تیرآهن یک فرآیند تخصصی است که نیاز به دقت و توانمندی فنی دارد. در ادامه، تعدادی از نکات مهم در جوشکاری تیرآهن آورده شده است:

• آماده‌سازی سطح: سطح تیرآهن باید بسیار تمیز و آماده برای جوشکاری باشد. هرگونه آلاینده، چربی، گرد و غبار باید از سطح حذف شود. سطح تمیز کمک می‌کند تا جوش با کیفیت بالا ایجاد شود.
• انتخاب روش جوشکاری: نوع تیرآهن و نیازهای پروژه تعیین کننده نوع جوشکاری است. از روش‌های مختلف مانند GMAW، SMAW، GTAW، و FCAW ممکن است برای تیرآهن استفاده شود.
• انتخاب الکترود یا سیم جوش: الکترود یا سیم جوش باید با توجه به جنس تیرآهن و نوع جوشکاری انتخاب شود. مواد جوشی در پوشش الکترود نیز باید با خصوصیات فلز تطابق داشته باشد.
• تنظیم دستگاه جوشکاری: تنظیم دقیق دستگاه جوشکاری با توجه به نوع جوشکاری و الکترود یا سیم جوش استفاده شده حائز اهمیت است. جریان، ولتاژ، و سرعت الکترود یا سیم باید به دقت تنظیم شوند.
• موقعیت جوشکاری: موقعیت صحیح جوشکاری نیز مهم است. در نظر داشته باشید که جوشکاری افقی، عمودی، یا افقی-عمودی ممکن است نیاز به تنظیمات متفاوتی داشته باشد.
• آزمون جوش: انجام آزمون‌های جوشکاری برای اطمینان از کیفیت جوش بسیار حائز اهمیت است. آزمون‌های فازیکی (رادیوگرافی، مگنتوگرافی، ...) و مکانیکی (تست کشش، تست ضربه، ...) ممکن است نیاز باشد.
• کنترل حرارت: کنترل حرارت محلی مهم است تا از تغییرات سختی و سایش در نواحی اطراف جوش جلوگیری شود.
• پسجوشکاری: پس از جوشکاری، ممکن است نیاز به پسجوشکاری برای اصلاح و تقویت جوش باشد. این شامل تمیزکاری اضافی و جوشکاری مجدد می‌شود.
• استفاده از مواد حفاظتی: همواره از تجهیزات حفاظتی مانند عینک جوشکاری، لباس مخصوص، و دستکش استفاده کنید تا از اثرات جانبی جوشکاری محافظت کنید.
• آموزش و تجربه: آموزش مناسب و تجربه حائز اهمیت است. جوشکاران با تجربه و مهارت‌های بالا می‌توانند جوش‌های با کیفیت بالا ایجاد کنند.

توجه به این نکات مهم به جوشکاران کمک می‌کند تا جوشکاری تیرآهن را به بهترین شکل انجام دهند و از جوش‌های با کیفیت بالا بهره‌مند شوند.
