کاربرد ورق در ساخت یخچال های صنعتی چیست؟

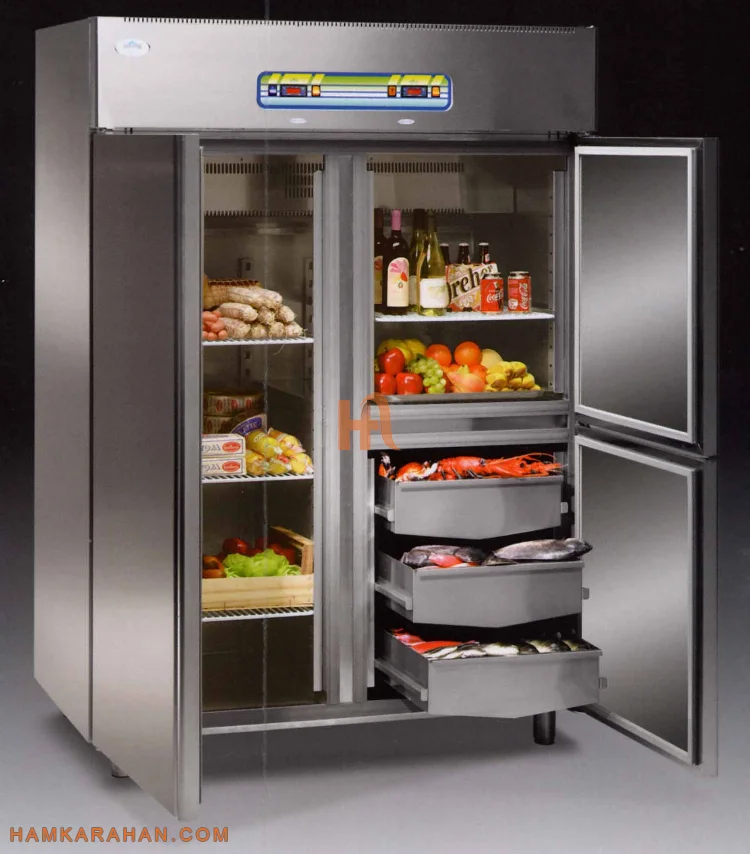

کاربرد ورق‌ در ساخت یخچال صنعتی

کاربردهای اصلی ورق‌ها درصنعت ساخت یخچال  عبارت‌اند از:

1. ساخت بدنه خارجی یخچال

• ورق گالوانیزه: به دلیل مقاومت در برابر زنگ‌زدگی و خوردگی.
• ورق استیل ضدزنگ: برای ظاهر زیبا و مقاومت بالا در برابر رطوبت، مواد شیمیایی، و زنگ‌زدگی.

2. عایق‌سازی و محافظت از داخل یخچال

• ورق استیل داخلی: استفاده برای پوشش داخلی یخچال به دلیل عدم جذب بو، بهداشت، و مقاومت در برابر مواد اسیدی.
• این ورق‌ها به‌خصوص در صنایع غذایی بسیار رایج هستند.

3. کنترل حرارت و بهینه‌سازی مصرف انرژی

• استفاده از ورق‌هایی با سطح صاف و براق (مانند استیل) به کاهش تبادل حرارتی کمک می‌کند.

4. ساخت قطعات داخلی و طبقات یخچال

• ورق‌های مشبک یا ورق‌های فولادی با روکش خاص برای تحمل وزن و استحکام.

5. پوشش و طراحی ظاهری

• ورق‌های رنگ‌شده یا لمینیت شده برای ایجاد ظاهری زیبا و مقاوم در برابر ضربه.

مزایای استفاده از ورق‌ها در یخچال صنعتی

• مقاومت بالا در برابر شرایط سخت محیطی (رطوبت، دما، مواد شیمیایی).
• طول عمر بیشتر دستگاه.
• افزایش بهداشت و سهولت در نظافت.
• کاهش هزینه‌های نگهداری و تعمیر.

اگر جزئیات بیشتری درباره نوع خاص یخچال صنعتی یا موادی که در نظر دارید ارائه کنید، می‌توانم دقیق‌تر راهنمایی کنم.

نحوه ساخت یخچال صنعتی با ورق

ساخت یخچال صنعتی با استفاده از ورق‌ها شامل چندین مرحله است که باید با دقت طراحی و اجرا شود تا محصولی باکیفیت، بادوام و بهینه ساخته شود. در ادامه مراحل کلی ساخت یخچال صنعتی با استفاده از ورق‌ها توضیح داده شده است:

1. طراحی و برنامه‌ریزی

• طراحی سه‌بعدی: با استفاده از نرم‌افزارهای CAD طراحی یخچال انجام می‌شود که شامل تعیین ابعاد، ظرفیت، و بخش‌های مختلف (مانند طبقات، درب‌ها، و موتور) است.
• انتخاب مواد:
  • ورق گالوانیزه: برای بدنه خارجی.
  • ورق استیل ضدزنگ: برای داخل یخچال به دلیل بهداشت و مقاومت بالا.
  • عایق‌بندی: استفاده از فوم پلی‌یورتان یا پلی‌استایرن در میان دیواره‌ها.

2. برش ورق‌ها

• ورق‌های انتخابی با دستگاه‌های برش لیزری یا CNC به ابعاد و اشکال موردنیاز بریده می‌شوند.
• دقت در برش مهم است تا قطعات بدون درز و با انطباق دقیق به هم متصل شوند.

3. شکل‌دهی و خم‌کاری

• از دستگاه‌های خم‌کاری برای ایجاد زوایای مناسب استفاده می‌شود.
• این مرحله برای ایجاد انحناهای ظاهری یا محل قرارگیری اتصالات ضروری است.

4. جوشکاری و مونتاژ

• جوشکاری ورق‌ها:
  • برای بدنه خارجی و داخلی از روش جوشکاری نقطه‌ای یا TIG (برای استیل) استفاده می‌شود.
• اتصالات داخلی:
  • قطعات داخلی مانند قفسه‌ها، نگهدارنده‌ها و درزهای عایق با پیچ و مهره یا جوش متصل می‌شوند.

5. عایق‌بندی دیواره‌ها

• پر کردن فضای بین ورق‌های داخلی و خارجی با عایق:
  • عایق فوم پلی‌یورتان تزریقی برای به حداقل رساندن انتقال حرارت استفاده می‌شود.
• این مرحله تأثیر مستقیمی بر عملکرد یخچال و مصرف انرژی دارد.

6. نصب قطعات الکتریکی و مکانیکی

• کمپرسور و سیستم سرمایشی: کمپرسور و کندانسور در محل مناسب نصب و به سیستم گردش گاز متصل می‌شوند.
• ترموستات و کنترلرها: سیستم‌های تنظیم دما و نمایشگر روی بدنه نصب می‌شوند.

7. پرداخت و رنگ‌آمیزی

• رنگ‌آمیزی بدنه خارجی: ورق گالوانیزه با رنگ‌های ضدزنگ یا پودری پوشش داده می‌شود.
• پرداخت داخلی: ورق‌های استیل داخل یخچال صیقل داده می‌شوند تا براق و بهداشتی باشند.

8. تست نهایی و کنترل کیفیت

• عملکرد کمپرسور، عایق‌بندی، و یکنواختی دما بررسی می‌شود.
• نشت‌یابی سیستم گاز و کنترل میزان مصرف انرژی انجام می‌شود.

9. نصب قطعات اضافی و مونتاژ نهایی

• درب‌ها با لاستیک‌های دور درب برای جلوگیری از هدررفت انرژی نصب می‌شوند.
• قطعات تزئینی و دستگیره‌ها متصل می‌شوند.

10. بسته‌بندی و آماده‌سازی برای حمل

• یخچال در بسته‌بندی مناسب قرار داده شده و برای حمل به مشتری آماده می‌شود.

این فرآیند بسته به نوع یخچال صنعتی (ایستاده، خوابیده، یا ویترینی) و نیازهای خاص مشتری ممکن است تغییراتی داشته باشد. اگر به جزئیات بیشتری نیاز دارید، اطلاع دهید!

استاندارد ورق‌ در ساخت یخچال صنعتی

استفاده از ورق‌ها در ساخت یخچال صنعتی باید مطابق با استانداردهای مشخصی باشد تا محصول نهایی از نظر ایمنی، دوام، بهداشت و کارایی کیفیت بالایی داشته باشد. در ادامه استانداردهای مربوط به ورق‌های مورد استفاده در ساخت یخچال‌های صنعتی آورده شده است:

1. استانداردهای مربوط به مواد اولیه

ورق استیل ضدزنگ (Stainless Steel):

• نوع: گرید 304 یا 316
  • گرید 304: مناسب برای محیط‌های معمولی و مقاوم در برابر زنگ‌زدگی.
  • گرید 316: مقاوم‌تر در برابر مواد شیمیایی و محیط‌های مرطوب (برای صنایع غذایی و دریایی).
• استاندارد بین‌المللی:
  • ASTM A240 (برای کیفیت ورق‌های فولاد ضدزنگ).
  • EN 10088-2 (برای مشخصات فولاد زنگ‌نزن در اروپا).
• ویژگی‌ها:
  • سطح صاف و صیقلی (نوع پرداخت BA یا No.4 برای داخل یخچال).
  • بهداشت بالا و مقاوم در برابر خوردگی.

ورق گالوانیزه (Galvanized Steel):

• نوع پوشش: روی (Zn) با ضخامت مناسب (G90 یا G120 برای مناطق مرطوب).

• استاندارد بین‌المللی:



  • ASTM A653 (برای مشخصات ورق گالوانیزه).
  • EN 10346 (استاندارد اروپایی برای ورق‌های گالوانیزه).
• ویژگی‌ها:
  • مقاومت در برابر زنگ‌زدگی برای بدنه خارجی.
  • قابل رنگ‌آمیزی.

2. ضخامت ورق‌ها

• ورق‌های داخلی (استیل ضدزنگ):
  • ضخامت: 0.6 تا 1 میلی‌متر (برای مقاومت در برابر ضربه و حفظ بهداشت).
• ورق‌های خارجی (گالوانیزه یا استیل):
  • ضخامت: 0.8 تا 1.5 میلی‌متر (بسته به نوع یخچال و کاربرد).

3. استانداردهای بهداشتی و ایمنی

• استاندارد HACCP:
  برای مواد غذایی از ورق‌هایی استفاده شود که فاقد مواد سمی و قابل شستشو باشند.
• استاندارد NSF:
  تأیید بهداشتی برای تجهیزات مرتبط با مواد غذایی.

4. پرداخت سطحی (Surface Finishing)

• نوع پرداخت برای استیل:
  • No.4: سطح مات و صاف که برای صنایع غذایی و آشپزخانه مناسب است.
  • BA (Bright Annealed): سطح براق برای کاربردهای خاص.
• استاندارد پرداخت:
  • ASTM A480 (برای کیفیت سطح ورق‌های استیل).

5. استانداردهای مقاومت در برابر حرارت و رطوبت

• ورق‌های داخلی:
  • باید مقاوم در برابر دماهای پایین (تا -30 درجه سانتی‌گراد) باشند.
  • مقاوم در برابر انجماد و رطوبت بدون تغییر شکل.
• ورق‌های خارجی:
  • مقاومت در برابر شرایط محیطی مختلف (مانند مناطق مرطوب یا صنعتی).

6. رنگ‌آمیزی و پوشش‌های سطحی

• پوشش رنگی برای ورق‌های گالوانیزه:
  • رنگ‌های پودری الکترواستاتیک با استاندارد ASTM D3359 (برای چسبندگی و مقاومت در برابر خراش).
  • پوشش‌های ضدزنگ و ضدخوردگی.

7. استانداردهای محیط‌زیستی و بازیافت

• مواد استفاده‌شده باید قابل بازیافت باشند و با استانداردهای محیط‌زیستی مانند ISO 14001 مطابقت داشته باشند.

نتیجه‌گیری

ورق‌های استفاده‌شده در ساخت یخچال‌های صنعتی باید با استانداردهای بین‌المللی برای بهداشت، ایمنی، مقاومت در برابر زنگ‌زدگی و کارایی انرژی مطابقت داشته باشند. انتخاب مواد باکیفیت و رعایت استانداردها، تضمین‌کننده عمر طولانی و عملکرد بهینه یخچال است.

ضخامت و جنس ورق در چه استانداری مورد قبول ساخت یخچال صنعتی است

ضخامت و جنس ورق‌هایی که در ساخت یخچال صنعتی استفاده می‌شوند، باید با استانداردهای بین‌المللی مرتبط با صنایع فلزی و تجهیزات صنعتی مطابقت داشته باشند. این استانداردها، الزامات مربوط به جنس، ضخامت، مقاومت در برابر خوردگی، بهداشت، و دوام را تعیین می‌کنند. در زیر استانداردهای مربوط به جنس و ضخامت ورق‌های مورد استفاده در یخچال صنعتی توضیح داده شده است:

1. جنس ورق‌ها و استانداردهای مربوطه

ورق استیل ضدزنگ (Stainless Steel):

• گرید مناسب:
  • 304: مناسب برای محیط‌های عمومی و صنایع غذایی به دلیل مقاومت بالا در برابر زنگ‌زدگی و مواد شیمیایی.
  • 316: برای محیط‌های مرطوب‌تر یا شرایطی که نیاز به مقاومت بیشتر در برابر خوردگی وجود دارد.
• استانداردهای مرتبط:
  • ASTM A240: مشخصات فولاد زنگ‌نزن برای کاربردهای صنعتی.
  • EN 10088-2: استاندارد اروپایی برای فولادهای زنگ‌نزن.
  • ISO 15510: برای خواص شیمیایی و مکانیکی فولاد زنگ‌نزن.

ورق گالوانیزه (Galvanized Steel):

• پوشش روی:
  • ضخامت پوشش با استاندارد G90 یا G120 (90 تا 120 گرم روی در هر متر مربع) مشخص می‌شود.
• استانداردهای مرتبط:
  • ASTM A653: مشخصات فولاد گالوانیزه برای استفاده در ساخت تجهیزات.
  • EN 10346: استاندارد اروپایی برای ورق‌های گالوانیزه سرد.

2. ضخامت ورق‌ها و استانداردهای مرتبط

ضخامت ورق‌ها بسته به محل استفاده (داخل، خارج یا قطعات ساختاری) متفاوت است.

ورق‌های داخلی (استیل):

• ضخامت معمول: 0.6 تا 1.0 میلی‌متر
• چرا:
  • برای مقاومت در برابر ضربه و سایش.
  • رعایت استانداردهای بهداشتی و سهولت در نظافت.
• استانداردهای مرتبط:
  • ASTM A480: برای تلورانس ضخامت و کیفیت سطح فولاد زنگ‌نزن.

ورق‌های خارجی (گالوانیزه یا استیل):

• ضخامت معمول: 0.8 تا 1.5 میلی‌متر
• چرا:
  • برای افزایش استحکام ساختاری و تحمل شرایط محیطی.
• استانداردهای مرتبط:
  • ASTM A653: برای تلورانس ضخامت ورق گالوانیزه.
  • ISO 4997: برای ورق‌های فولادی نورد سرد.

قطعات ساختاری (قفسه‌ها یا پایه‌ها):

• ضخامت معمول: 1.2 تا 2.0 میلی‌متر
• چرا:
  • برای تحمل بار و فشار.

3. استانداردهای بهداشتی و صنایع غذایی

• NSF/ANSI 51: برای مواد استفاده‌شده در تجهیزات مربوط به صنایع غذایی.
• HACCP: استفاده از ورق‌هایی که تمیز کردن آن‌ها آسان باشد و هیچ نوع آلودگی ایجاد نکنند.

4. استانداردهای کنترل کیفیت و تحمل ضخامت

• تلورانس ضخامت:
  • ضخامت ورق‌ها باید طبق استانداردهای تعیین‌شده توسط ASTM یا EN، با تلورانس مشخص باشد.
  • مثلاً در ورق‌های استیل، تلورانس معمول ±0.05 میلی‌متر است.
• کنترل کیفیت:
  • اندازه‌گیری ضخامت با استفاده از تجهیزات دقیق (مانند میکرومتر) برای اطمینان از تطابق با استاندارد.

5. جنس و ضخامت در رابطه با عملکرد حرارتی و مکانیکی

• عایق‌بندی حرارتی:
  • استفاده از ضخامت مناسب برای دیواره‌ها و پوشش داخلی (ترکیب ورق و عایق پلی‌یورتان) برای حفظ سرمایش بهینه.
• مقاومت مکانیکی:
  • انتخاب ضخامت مناسب برای تحمل ضربه‌ها و فشارهای محیط صنعتی.

نتیجه‌گیری

• جنس ورق:
  • استیل ضدزنگ (304/316) برای داخل یخچال.
  • گالوانیزه یا استیل رنگ‌شده برای خارج یخچال.
• ضخامت ورق‌ها:
  • داخلی: 0.6 تا 1.0 میلی‌متر
  • خارجی: 0.8 تا 1.5 میلی‌متر
  • ساختاری: 1.2 تا 2.0 میلی‌متر

رعایت این استانداردها موجب افزایش طول عمر و بهینه‌سازی عملکرد یخچال صنعتی می‌شود.
