شیر پروانه ای چیست؟
شیر پروانه ای (Butterfly Valve) یکی از انواع شیرهای صنعتی است که برای کنترل جریان مایعات، گازها و آب در خطوط لوله استفاده می‌شود. از شیر پروانه ای در پمپ های آب رسانی به طبقات ساختمان نیز استفاده می شود.
فهرست مطالب

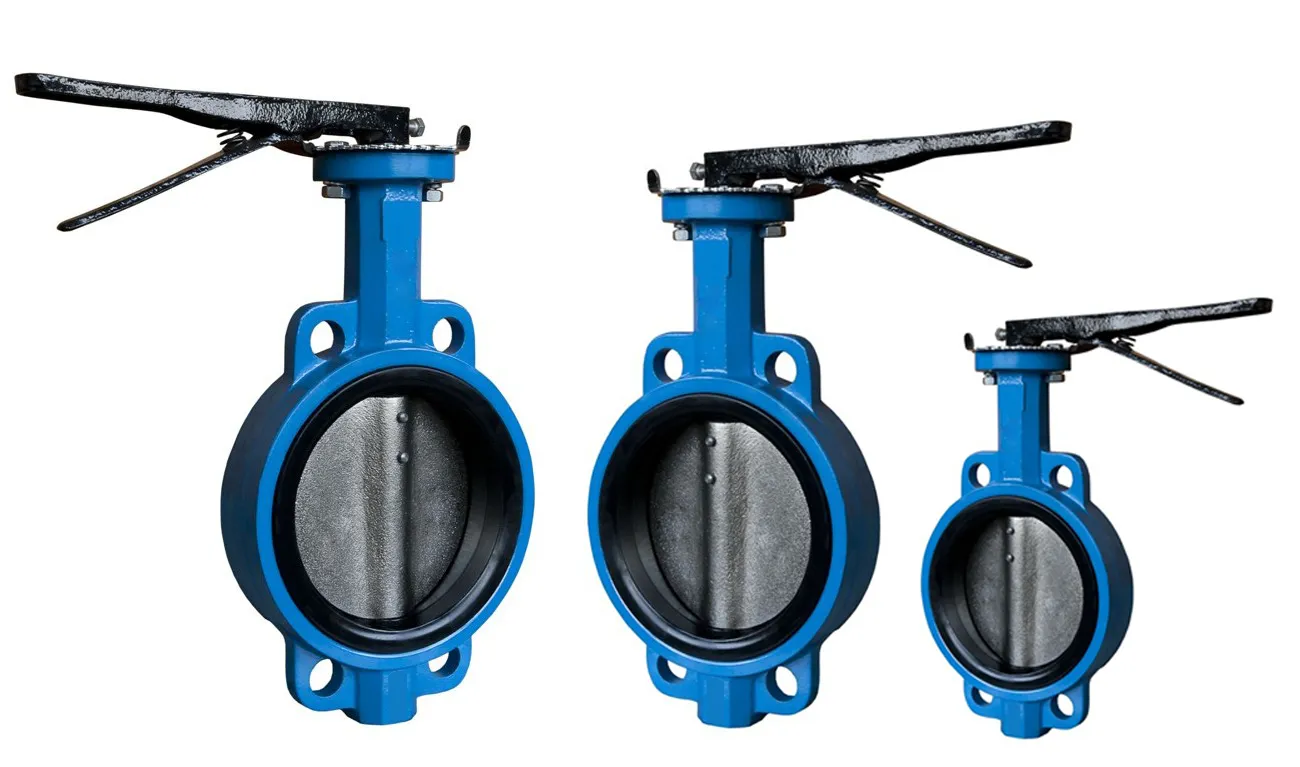

شیر پروانه‌ای (Butterfly Valve) چیست؟
شیر پروانه‌ای یا باترفلای ولو یکی از انواع شیرهای صنعتی است که برای کنترل جریان مایعات، گازها و حتی مواد جامد در خطوط لوله استفاده می‌شود. این شیر از یک دیسک دایره‌ای شکل تشکیل شده که حول محور خود می‌چرخد و جریان را باز یا بسته می‌کند.
به دلیل ساختار ساده و عملکرد سریع، شیرهای پروانه‌ای در صنایع مختلف محبوب هستند و هزینه نصب و نگهداری پایینی دارند.
اجزای اصلی شیر پروانه‌ای
شیر پروانه‌ای از چند بخش کلیدی تشکیل شده است که هر یک نقش مهمی در عملکرد شیر دارند. جدول زیر اجزا و وظایف آن‌ها را نشان می‌دهد:
| جزء | وظیفه | جنس متداول |
|---|---|---|
| بدنه (Body) | نگه‌داشتن اجزا و ساختار شیر | فولاد، چدن، برنج، مواد پلیمری |
| دیسک (Disc) | کنترل جریان سیال | فلزات مقاوم یا مواد کامپوزیتی |
| ساقه (Stem) | اتصال دیسک به عملگر | فولاد ضد زنگ |
| عملگر (Actuator) | تأمین نیروی چرخش دیسک | دستی، برقی، پنوماتیکی، هیدرولیکی، مغناطیسی |
| واشرها (Seals) | جلوگیری از نشت سیال | لاستیک، تفلون، پلی‌اورتان |
| بلبرینگ و بوش‌ها | کاهش اصطکاک و سایش | فلزات مقاوم یا پلاستیک‌های خاص |
| گیره‌ها و بست‌ها | اتصال اجزا به هم | فولاد ضد زنگ، فلزات مقاوم به خوردگی |
بررسی مزایای شیر پروانه‌ای
مزایای شیرهای پروانه‌ای باعث شده در صنایع مختلف پرکاربرد باشند:
- ساده و کم‌هزینه: طراحی ساده، هزینه تولید و نگهداری پایین.
- سبک و کم‌حجم: نصب و جابجایی آسان حتی در فضاهای محدود.
- عملکرد سریع و آسان: باز و بسته شدن با چرخش 90 درجه.
- تنوع در نوع عملگر: دستی، برقی، پنوماتیکی و هیدرولیکی.
- قابلیت آب‌بندی مناسب: کاهش نشت سیالات با واشرهای مدرن.
- نگهداری آسان: تعویض قطعات سریع و کم‌هزینه.
- کاربرد گسترده: در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، نیروگاه‌ها، صنایع غذایی و دارویی.
- دوام و طول عمر بالا: مقاومت در برابر خوردگی، سایش و فشار.
کاربردهای شیر پروانه‌ای
شیر پروانه‌ای در صنایع متنوع کاربرد دارد. جدول زیر برخی از صنایع و کاربردها را نشان می‌دهد:
| صنعت | کاربرد |
|---|---|
| نفت و گاز | کنترل جریان نفت و گاز در خطوط لوله |
| پتروشیمی | کنترل جریان مواد شیمیایی و فرآورده‌ها |
| آب و فاضلاب | تصفیه آب و فاضلاب، شبکه توزیع آب |
| نیروگاه‌ها | کنترل جریان آب خنک‌کننده و بخار |
| صنایع غذایی و دارویی | خطوط تولید، تصفیه و استریل مواد |
| صنایع شیمیایی | کنترل مواد خورنده و فرآوری شیمیایی |
| کاغذ و خمیر کاغذ | کنترل جریان مواد در تولید و بازیافت |
| تهویه مطبوع (HVAC) | کنترل جریان هوا و آب در سیستم‌های گرمایش و سرمایش |
| آتش‌نشانی | کنترل جریان آب و شبکه‌های توزیع آب |
اجزای تشکیل‌دهنده شیر پروانه‌ای
اجزای اصلی شیر پروانه‌ای شامل: بدنه، دیسک، ساقه، عملگر، واشرها، بلبرینگ‌ها و گیره‌ها هستند. هر یک از این اجزا به کنترل دقیق جریان و کاهش نشت سیالات کمک می‌کنند.
انواع شیر پروانه‌ای از نظر نوع عملگر
شیرهای پروانه‌ای بر اساس نوع عملگر به دسته‌های مختلف تقسیم می‌شوند:
| نوع عملگر | ویژگی‌ها | کاربردها |
|---|---|---|
| دستی | عمل با دستگیره، مناسب سیستم‌های کوچک | سیستم‌های با فشار کم و کنترل دستی |
| برقی | کنترل اتوماتیک با موتور الکتریکی | صنایع نفت، گاز و پتروشیمی |
| پنوماتیکی | استفاده از فشار هوا برای چرخش دیسک | صنایع شیمیایی، غذایی و دارویی |
| هیدرولیکی | عملکرد با فشار روغن | صنایع سنگین و نیروگاه‌ها |
| مغناطیسی | عمل با میدان مغناطیسی | محیط‌های حساس و دقیق |
| ترکیبی | ترکیبی از چند نوع عملگر | سیستم‌های نیازمند انعطاف‌پذیری بالا |
معایب استفاده از شیر پروانه‌ای
با وجود مزایا، این شیر محدودیت‌هایی نیز دارد:
- محدودیت فشار و دما: مناسب سیستم‌های فشار بالا یا دمای خیلی زیاد نیست.
- آب‌بندی کمتر نسبت به شیرهای دیگر: ممکن است در شرایط خاص نشت رخ دهد.
- حساسیت به ذرات جامد: ذرات می‌توانند مسیر سیال را مسدود کنند و باعث سایش شوند.
- کنترل جریان دقیق محدود: برای تنظیم جریان دقیق مناسب نیست.
- نیاز به فضای چرخش دیسک: در محیط‌های محدود نصب دشوار است.
- حساسیت به تغییرات ناگهانی دما و فشار: عملکرد شیر ممکن است تحت تأثیر قرار گیرد.
ارتباط شیر پروانه‌ای با لوله
شیر پروانه‌ای (Butterfly Valve) به عنوان یکی از پرکاربردترین شیرهای صنعتی، همیشه در کنار خطوط لوله استفاده می‌شود. بدون لوله‌های مناسب، نصب و عملکرد صحیح شیر پروانه‌ای ممکن نیست. این شیر برای کنترل جریان مایعات، گازها و سیالات صنعتی طراحی شده و باید با لوله‌هایی سازگار باشد که تحمل فشار، دما و نوع سیال را داشته باشند.
در سایت همکار آهن، انواع لوله‌های صنعتی و ساختمانی موجود است که به خوبی با شیر پروانه‌ای هماهنگ هستند:
- لوله تست آب: مناسب برای سیستم‌های آب و فاضلاب و خطوطی که نیاز به تست فشار و ایمنی دارند.
- لوله بدون درز (Seamless Pipe): برای انتقال سیالات با فشار بالا و دماهای متفاوت مناسب است و عملکرد بهینه شیر پروانه‌ای را تضمین می‌کند.
- لوله درزدار (ERW Pipe): کاربرد گسترده در صنایع ساختمانی و خطوط انتقال آب و گاز.
- انواع لوله فولادی و صنعتی: مناسب برای صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و صنایع غذایی.
ترکیب شیر پروانه‌ای با لوله‌های مناسب باعث می‌شود:
- جریان سیال با حداقل نشت و افت فشار منتقل شود.
- نصب سریع و آسان صورت گیرد، بدون نیاز به تجهیزات پیچیده.
- دوام و طول عمر سیستم افزایش یابد.
با توجه به این موضوع، اگر قصد خرید شیر پروانه‌ای همراه با لوله‌های صنعتی باکیفیت را دارید، سایت همکار آهن تمامی محصولات مورد نیاز شما را فراهم کرده است. از لوله تست آب گرفته تا لوله بدون درز و لوله‌های فولادی صنعتی، همه به صورت با کیفیت، استاندارد و آماده تحویل در دسترس هستند.
این ترکیب محصولات، به مهندسین و پیمانکاران کمک می‌کند تا سیستم‌های آب، فاضلاب، نفت و گاز و خطوط صنعتی را با اطمینان نصب و راه‌اندازی کنند، بدون نگرانی از ناسازگاری شیر و لوله.
سوالات متداول (FAQ)
شیر پروانه‌ای چیست و چه کاربردی دارد؟
شیر صنعتی برای کنترل جریان مایعات، گازها و مواد جامد در خطوط لوله؛ کاربرد در نفت، گاز، پتروشیمی، آب و فاضلاب، نیروگاه و صنایع غذایی/دارویی.
- تفاوت شیر پروانه‌ای با سایر شیرهای صنعتی مانند گلوب و دروازه‌ای چیست؟
سبک‌تر، کم‌حجم، کم‌هزینه و سریع؛ اما کنترل جریان دقیق و فشار بالا محدود است. - انواع شیر پروانه‌ای کدامند و چگونه انتخاب می‌شوند؟
دستی، برقی، پنوماتیکی، هیدرولیکی، مغناطیسی و ترکیبی؛ انتخاب بر اساس نیاز سیستم، اندازه لوله، فشار و نوع سیال. - آیا شیر پروانه‌ای مناسب محیط‌های با ذرات جامد است؟
نسبتاً حساس است؛ در صورت وجود ذرات معلق باید دیسک مقاوم یا فیلتر استفاده شود. - نگهداری و تعمیر شیر پروانه‌ای چگونه است؟
ساده و کم‌هزینه؛ قطعات قابل تعویض هستند. - آیا شیر پروانه‌ای قابلیت کنترل جریان دقیق دارد؟
کنترل دقیق محدود است؛ برای تنظیم دقیق جریان، شیرهای دیگر مناسب‌ترند. - در چه شرایطی استفاده از شیر پروانه‌ای توصیه نمی‌شود؟
فشار و دمای خیلی بالا، سیالات خورنده یا سمی بدون آب‌بندی خاص، فضاهای محدود برای چرخش دیسک. - آیا شیر پروانه‌ای برای صنایع غذایی و دارویی مناسب است؟
بله، با رعایت مواد و استانداردهای خاص برای آب‌بندی و ایمنی. - مزیت استفاده از شیر پروانه‌ای نسبت به شیرهای دیگر چیست؟
نصب و جابجایی آسان، هزینه پایین، عملکرد سریع، دوام بالا و کاربرد گسترده. - چه نکاتی در هنگام خرید شیر پروانه‌ای باید رعایت شود؟
انتخاب نوع عملگر مناسب، بررسی فشار و دما، جنس بدنه و دیسک، رعایت استانداردها و گواهی‌های ایمنی.
