خرپا چیست؟

خرپا یا تراس (Truss) سازه‌ای است که از تعدادی عضو یا المان خطی تشکیل شده و در اتصال آنها از گره‌ها یا مفصل‌هایی استفاده می‌شود. اعضای خرپا به گونه‌ای طراحی شده‌اند که نیروهای وارد بر سازه (فشار یا کشش) به شکل بهینه از طریق آن‌ها منتقل شوند. خرپاها اغلب به عنوان سازه‌های سبک، مستحکم و کارآمد در برابر نیروهای کششی و فشاری به‌کار می‌روند.

ویژگی‌های مهم خرپا شامل موارد زیر است:

1. اعضا و گره‌ها: اعضا معمولاً به صورت مثلثی به یکدیگر متصل می‌شوند که باعث افزایش پایداری و استحکام سازه می‌شود.
2. تحمل نیروهای محوری: اعضای خرپا فقط نیروهای محوری (کشش و فشار) را تحمل می‌کنند و نیروی خمشی در اعضا ایجاد نمی‌شود.
3. سبک و کارآمد: به دلیل طراحی بهینه، خرپاها وزن کم‌تری نسبت به سایر سازه‌ها دارند و می‌توانند در دهانه‌های بزرگ نیز استفاده شوند.

کاربردهای خرپا

خرپاها در صنایع مختلف کاربرد دارند، از جمله:

- پل‌ها و سازه‌های بزرگ

- سقف‌های سالن‌های صنعتی، استادیوم‌ها و انبارها

- دکل‌ها و برج‌های انتقال نیرو

- سازه‌های فضایی و هواپیماها

به طور کلی، خرپاها به دلیل پایداری بالا، کاهش وزن و مقاومت در برابر نیروهای مختلف، یکی از انتخاب‌های محبوب در طراحی سازه‌های مهندسی هستند.

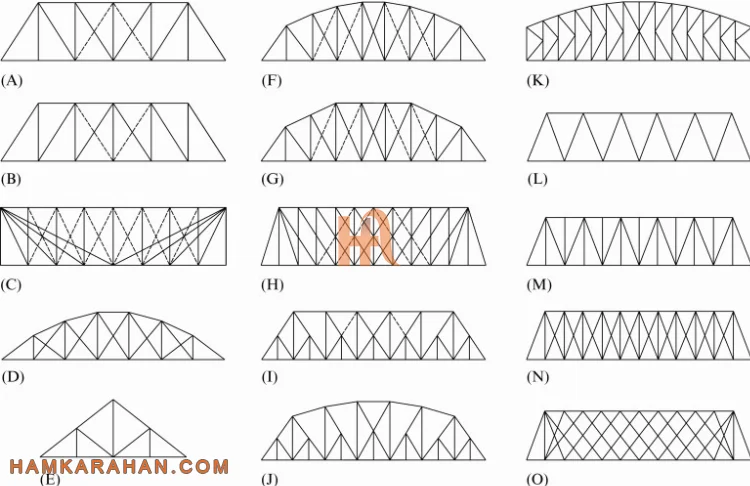

انواع خرپا را بشناسید

خرپاها انواع مختلفی دارند که هر کدام با توجه به نوع کاربرد، طراحی و بارگذاری متفاوت انتخاب می‌شوند. در ادامه، برخی از انواع اصلی خرپاها را معرفی می‌کنم:

1. خرپای ساده (Simple Truss)

این نوع خرپا از یک سیستم مثلثی ساده تشکیل شده و معمولاً از چند عضو اصلی ساخته می‌شود. یکی از رایج‌ترین انواع خرپاهای ساده، خرپای پرات (Pratt Truss) است که در آن اعضای قطری معمولاً تحت کشش و اعضای عمودی تحت فشار قرار می‌گیرند.

 2. خرپای پرات (Pratt Truss)

در خرپای پرات، اعضای قطری که به مرکز خرپا متصل می‌شوند تحت کشش قرار دارند، و اعضای عمودی تحت فشار هستند. این نوع خرپا بیشتر برای پل‌ها و سازه‌هایی که بار متمرکز دارند مناسب است.

 3. خرپای وارن (Warren Truss)

خرپای وارن شامل مثلث‌های متساوی‌الاضلاع است و اعضای آن به گونه‌ای طراحی شده‌اند که نیروی کششی و فشاری به صورت متقارن توزیع شود. این نوع خرپا به دلیل کاهش تعداد اعضا و توزیع یکنواخت بار، از استحکام بالایی برخوردار است و برای دهانه‌های بلند و پل‌ها مناسب است.

4. خرپای هاو (Howe Truss)

خرپای هاو برعکس خرپای پرات عمل می‌کند؛ در آن اعضای قطری تحت فشار و اعضای عمودی تحت کشش قرار می‌گیرند. این نوع خرپا نیز برای پل‌ها و سازه‌هایی با بار متمرکز مناسب است.

5. خرپای کی (K-Truss)

در خرپای کی، اعضای به شکل حرف K قرار دارند و به این ترتیب بارگذاری به طور متعادل‌تری توزیع می‌شود. این نوع خرپا مقاومت بالایی در برابر بارهای متغیر دارد و در پل‌ها و سازه‌های سنگین استفاده می‌شود.

 6. خرپای سقفی (Roof Truss)

این نوع خرپا برای سقف‌ها طراحی شده و انواع مختلفی مانند خرپای مثلثی، خرپای خرک‌دار و خرپای لانه‌زنبوری دارد. این خرپاها به‌طور خاص برای توزیع بار سقف و افزایش استحکام سازه‌های ساختمانی طراحی شده‌اند.

7. خرپای فضاکار (Space Truss)

خرپای فضاکار نوعی خرپای سه‌بعدی است که در آن اعضا در جهات مختلف قرار دارند و یک شبکه فضایی تشکیل می‌دهند. این نوع خرپا برای سازه‌های بزرگ مانند سقف استادیوم‌ها، آشیانه‌های هواپیما و سالن‌های صنعتی استفاده می‌شود و از استحکام و پایداری بسیار بالایی برخوردار است.

8. خرپای پارویی (Bowstring Truss)

در این نوع، یک عضو قوسی در بالای خرپا قرار دارد و اعضای دیگر در داخل این قوس قرار گرفته‌اند. این خرپاها برای ساخت سقف‌ها و پل‌های کوچک استفاده می‌شوند و ظاهری زیبا و منحنی دارند.

 9. خرپای لانه زنبوری (Vierendeel Truss)

خرپای لانه زنبوری فاقد اعضای مثلثی است و به شکل مستطیلی طراحی می‌شود. این نوع خرپا بیشتر برای نمای ساختمان‌ها یا سازه‌هایی که نیاز به فضای خالی بزرگ دارند، کاربرد دارد.

10. خرپای زیگزاگ (Scissor Truss)

این نوع خرپا شبیه به قیچی باز و بسته‌شده است و بیشتر در سقف‌هایی که نیاز به تغییر زاویه دارند، مانند سقف‌های متحرک یا سقف‌های کلیسایی، به کار می‌رود.

هر کدام از این خرپاها بر اساس ویژگی‌های بارگذاری و طراحی در پروژه‌های مختلف استفاده می‌شوند و انتخاب نوع مناسب آن به نیازهای ساختاری و شرایط پروژه بستگی دارد.

خرپا از نظر جنس چند دسته است؟

خرپاها بر اساس جنس مصالحی که در ساخت آن‌ها استفاده می‌شود، به چند دسته تقسیم می‌شوند. انتخاب جنس خرپا به عوامل مختلفی مانند نوع سازه، میزان بارگذاری، شرایط محیطی و هزینه بستگی دارد. انواع خرپا از نظر جنس عبارت‌اند از:

 1. خرپای فولادی

   - ویژگی‌ها: فولاد یکی از پرکاربردترین مصالح در ساخت خرپاست؛ چراکه استحکام و مقاومت بالایی در برابر نیروهای کششی و فشاری دارد.

   - کاربرد: خرپای فولادی معمولاً در سازه‌های صنعتی، پل‌ها، برج‌ها، سازه‌های بزرگ و ساختمان‌های مرتفع استفاده می‌شود.

   -مزایا: استحکام بالا، قابلیت اجرای دهانه‌های بزرگ، دوام طولانی.

   - معایب: هزینه تولید و نصب بالاتر، نیاز به محافظت در برابر زنگ‌زدگی و خوردگی در شرایط محیطی خاص.

2.خرپای چوبی

   - ویژگی‌ها: چوب به دلیل سبک بودن و قابلیت اجرای آسان، به‌ویژه در سازه‌های کوچک و سبک محبوب است.

   - کاربرد: خرپاهای چوبی بیشتر در ساخت سقف‌های مسکونی، انبارها، سوله‌ها و سازه‌های سبک به‌کار می‌روند.

   - مزایا: سبک و انعطاف‌پذیر، نصب آسان، هزینه کمتر نسبت به فولاد.

   - معایب: مقاومت کمتر در برابر رطوبت و آتش، احتمال تغییر شکل در شرایط محیطی خاص، طول عمر کمتر نسبت به فولاد و بتن.

3. خرپای بتنی

   - ویژگی‌ها: بتن مقاومت بالایی در برابر فشار دارد و به همین دلیل در خرپاهای بتنی برای تحمل بارهای سنگین استفاده می‌شود.

   - کاربرد: خرپاهای بتنی در پل‌های بتنی، سازه‌های بزرگ و ساختمان‌هایی که نیاز به مقاومت بالایی دارند، به‌کار می‌روند.

   - مزایا: مقاومت بالا در برابر فشار، دوام طولانی، مقاوم در برابر آتش.

   - معایب: وزن سنگین، نیاز به فونداسیون قوی‌تر، محدودیت در اجرای دهانه‌های بزرگ.

 4. خرپای آلومینیومی

   -ویژگی‌ها: آلومینیوم سبک و مقاوم در برابر خوردگی است، اما نسبت به فولاد استحکام کمتری دارد.

   - کاربرد: خرپای آلومینیومی بیشتر در سازه‌های موقت، دکوراسیون داخلی، استیج‌ها، سازه‌های نمایشگاهی و مکان‌هایی که نیاز به خرپای سبک دارند، استفاده می‌شود.

   - مزایا: سبک و قابل حمل، مقاوم در برابر زنگ‌زدگی و خوردگی، نصب آسان.

   - معایب: استحکام کمتر نسبت به فولاد، هزینه بالاتر نسبت به چوب.

 5. خرپای کامپوزیتی

   - ویژگی‌ها: خرپاهای کامپوزیتی از مواد مرکب مانند فیبرکربن، فیبر شیشه، و رزین ساخته می‌شوند و ویژگی‌هایی مانند سبکی و مقاومت بالا در برابر خوردگی دارند.

   - کاربرد: این نوع خرپاها بیشتر در صنایع هوایی، فضا، و سازه‌های پیشرفته که به استحکام بالا و وزن کم نیاز دارند، استفاده می‌شوند.

   - مزایا: وزن بسیار سبک، مقاومت بالا، قابلیت استفاده در شرایط محیطی خاص و خورنده.

   - معایب: هزینه تولید و نصب بسیار بالا، محدودیت در کاربردهای سنگین.

6. خرپای پلاستیکی یا پلیمری

   - ویژگی‌ها: خرپای پلاستیکی از مواد پلیمری ساخته شده و در برابر رطوبت و مواد شیمیایی مقاوم است.

   - کاربرد: برای سازه‌های سبک، دکوراسیون داخلی، و برخی از سازه‌های موقت و قابل حمل استفاده می‌شود.

   - مزایا: سبک، مقاوم در برابر خوردگی و رطوبت، ارزان.

   - معایب: استحکام پایین در مقایسه با فولاد و بتن، عدم مقاومت در برابر حرارت بالا.

هر یک از این انواع خرپا بر اساس خصوصیات و محدودیت‌های خود برای کاربردهای خاصی مناسب هستند و انتخاب مناسب‌ترین جنس بستگی به نیازهای پروژه و شرایط محیطی دارد.

مراحل خرید خرپای تیرچه (خرپای میلگردی)

برای خرید خرپای تیرچه یا خرپای میلگردی، مراحلی وجود دارد که رعایت آن‌ها باعث می‌شود بهترین گزینه را انتخاب کنید و از کیفیت و مقاومت مورد نیاز بهره‌مند شوید. در ادامه، این مراحل به صورت کلی آورده شده است:

1. تعیین نیازها و مشخصات فنی

   - مشخصات فنی: ابتدا باید نیازهای سازه‌ای خود را به دقت تعیین کنید. این شامل مشخصات فنی مانند طول، ارتفاع، قطر میلگردها، و نوع بارگذاری است.

   -نوع سازه و کاربری: توجه به نوع سازه و کاربرد خرپا نیز مهم است؛ مثلاً تیرچه‌ها باید با شرایط سازه‌ای مانند نوع سقف و دهانه‌های موجود هماهنگی داشته باشند.

2. بررسی و انتخاب تأمین‌کننده یا تولیدکننده

   - تحقیق و مقایسه: تأمین‌کنندگان مختلفی در بازار وجود دارند، بنابراین بهتر است با بررسی کیفیت محصولات، قیمت، و نظرات مشتریان، چندین تولیدکننده معتبر را شناسایی کنید.

   - استعلام قیمت: از تولیدکنندگان مختلف استعلام قیمت بگیرید تا از هزینه‌های مربوط به تولید، حمل و نقل، و نصب مطلع شوید.

   - کیفیت و استاندارد: از اینکه تولیدکننده از استانداردهای مربوط به خرپا و کیفیت میلگرد استفاده می‌کند اطمینان حاصل کنید.

3. درخواست نمونه یا بازدید از محصول

   - بازدید حضوری یا نمونه کار: در صورت امکان، به صورت حضوری به کارخانه یا محل تولید مراجعه کنید و از نزدیک با فرآیند تولید و کیفیت خرپا آشنا شوید یا نمونه‌ای از محصول را دریافت کنید.

   - بررسی کیفیت میلگرد: کیفیت و استحکام میلگردها، جوشکاری دقیق و کیفیت اتصالات بسیار مهم است، زیرا مستقیماً بر استحکام نهایی خرپا و طول عمر آن تأثیر می‌گذارد.

 4. انجام مذاکرات و نهایی کردن قیمت و شرایط قرارداد

   - قرارداد و شرایط تحویل: پس از انتخاب تولیدکننده، درباره شرایط پرداخت، مدت زمان تولید، تحویل و نصب خرپا به توافق برسید و آن‌ها را در قرارداد ذکر کنید.

   - مواردی در مورد گارانتی: در قرارداد به بندهایی مانند گارانتی و ضمانت کیفیت اشاره کنید تا در صورت بروز هرگونه مشکل در آینده، بتوانید از خدمات پس از فروش بهره‌مند شوید.

 5. کنترل کیفیت هنگام تحویل

   - بازرسی فنی: هنگام تحویل خرپاها، بازرسی کنید که خرپاها با مشخصات ذکر شده در قرارداد مطابقت داشته باشند. به کیفیت جوشکاری، استحکام میلگردها و انطباق با ابعاد مورد نظر توجه کنید.

   - تطابق با استانداردها: بررسی کنید که خرپاها دارای گواهینامه‌های لازم از نظر استانداردهای ملی و بین‌المللی باشند.

6. نصب و نظارت بر فرآیند اجرا

   - نصب توسط متخصصین: نصب خرپا باید توسط افراد متخصص و مجرب انجام شود تا خرپاها به درستی در محل قرار گرفته و تثبیت شوند.

   - نظارت بر اجرا: در طول فرآیند نصب، نظارت کنید تا از صحت نصب و استحکام نهایی اطمینان حاصل شود.

7. بازبینی و تأیید نهایی

   - بازرسی نهایی: پس از نصب، یک بازرسی نهایی انجام دهید تا از استحکام و پایداری خرپاها در سازه مطمئن شوید.

   - دریافت مستندات فنی: مدارک و مستندات فنی مربوط به خرپاها را دریافت و نگهداری کنید تا در صورت نیاز به تعمیر یا بررسی‌های آینده مورد استفاده قرار گیرند.

 8. توجه به نگهداری و بررسی دوره‌ای

   - در صورت استفاده در سازه‌های دائمی، خرپاها نیاز به بررسی و بازرسی‌های دوره‌ای دارند تا از ایمنی و استحکام آن‌ها مطمئن شوید.

با پیروی از این مراحل، می‌توانید خرپای تیرچه مناسبی برای پروژه خود انتخاب و خریداری کنید و از کیفیت و ایمنی سازه خود اطمینان حاصل کنید.

برای خرید خرپای میلگردی باید چه اطلاعاتی داشته باشیم؟

برای خرید خرپای میلگردی (تیرچه)، داشتن اطلاعات دقیق و کافی درباره مشخصات و نیازهای پروژه بسیار مهم است. این اطلاعات به شما کمک می‌کند تا خرپایی با کیفیت مناسب و متناسب با نیازهای سازه‌ای انتخاب کنید. در ادامه، مهم‌ترین اطلاعات مورد نیاز برای خرید خرپای میلگردی آورده شده است:

1. مشخصات ابعادی و ساختاری خرپا

   - طول خرپا: طول خرپای مورد نیاز خود را مشخص کنید. طول خرپا باید متناسب با دهانه‌ی سازه و فاصله‌های مورد نظر در پروژه باشد.

   - ارتفاع خرپا: ارتفاع خرپا یکی از عوامل کلیدی در تعیین ظرفیت باربری خرپا است و باید متناسب با نوع بارگذاری و نیاز سازه‌ای باشد.

   - فاصله اعضا: فاصله بین اعضای خرپا، به‌ویژه در خرپاهای سقفی، تأثیر مهمی بر استحکام و استحکام ساختاری دارد و باید متناسب با نوع سقف و بارهای وارده باشد.

2.مشخصات فنی میلگردها

   - قطر میلگردها: قطر میلگردهای بالا، پایین و قطری (مورب) باید مشخص شود، زیرا این پارامتر مستقیماً بر ظرفیت باربری و استحکام خرپا تأثیر می‌گذارد.

   - نوع میلگرد: نوع میلگرد مصرفی (A1، A2، A3 یا A4) و مقاومت تسلیم و کشش آن باید مشخص شود. انتخاب نوع میلگرد به نیازهای سازه‌ای و میزان مقاومت مورد نظر بستگی دارد.

   - استاندارد و کیفیت میلگرد: بررسی کنید که میلگردها دارای استانداردهای لازم (مانند استاندارد ملی ایران یا استانداردهای بین‌المللی) باشند.

 3.نوع بارگذاری و کاربرد خرپا

   - نوع بار وارده: نوع و میزان بار (بار زنده، مرده، برف و باد) را مشخص کنید. این اطلاعات به تولیدکننده کمک می‌کند تا خرپایی متناسب با نیازهای بارگذاری طراحی و تولید کند.

   - کاربرد خرپا: کاربرد خرپا را مشخص کنید؛ مثلاً آیا برای سقف ساختمان، پل، یا سازه‌های صنعتی استفاده می‌شود. نوع کاربرد بر نوع طراحی و انتخاب مصالح تأثیرگذار است.

 4. شرایط محیطی و اقلیمی پروژه

   - موقعیت جغرافیایی: شرایط آب و هوایی مانند رطوبت، دما، و احتمال زنگ‌زدگی میلگردها می‌تواند بر نوع پوشش یا آبکاری خرپا تأثیر بگذارد.

   - مقاومت در برابر خوردگی: در صورتی که خرپا در محیط‌های مرطوب یا خورنده قرار می‌گیرد، ممکن است نیاز به پوشش یا آبکاری خاصی برای محافظت در برابر خوردگی باشد.

5. تعداد خرپا و نحوه حمل و نقل

   - تعداد و اندازه خرپاها: تعداد خرپاها و ابعاد آن‌ها را مشخص کنید. این اطلاعات برای تعیین هزینه و همچنین برنامه‌ریزی حمل و نقل مهم است.

   - نحوه حمل و نقل و محل تخلیه: مشخص کنید که چگونه خرپاها به محل پروژه منتقل خواهند شد و آیا نیاز به تجهیزات خاصی برای تخلیه یا نصب دارند.

 6.مشخصات و کیفیت جوشکاری

   - نوع جوشکاری: در خرپاهای میلگردی، نوع و کیفیت جوشکاری اتصالات بسیار اهمیت دارد. نوع جوشکاری و استانداردهای مربوط به آن (مانند جوش قوسی الکتریکی) را بررسی کنید.

   -کیفیت و دقت جوشکاری: جوشکاری باید به صورت دقیق و با رعایت استانداردها انجام شود تا خرپا به طور کامل یکپارچه و مستحکم باشد.

7.زمان تولید و تحویل

   - زمان‌بندی تولید و تحویل: مدت زمان تولید و تحویل خرپا را با توجه به برنامه پروژه خود تعیین کنید و در قرارداد ذکر کنید.

   - شرایط نصب: در صورتی که به خدمات نصب نیاز دارید، این موضوع را با تأمین‌کننده هماهنگ کنید.

8.قیمت و شرایط پرداخت

   - قیمت خرپا: قیمت خرپاهای میلگردی بر اساس وزن میلگردها، نوع میلگرد، نوع جوشکاری و مشخصات دیگر تعیین می‌شود. قیمت‌های مختلف را مقایسه کنید.

   - شرایط پرداخت: شرایط پرداخت و نحوه پرداخت هزینه‌ها را مشخص کنید. برخی از تأمین‌کنندگان ممکن است شرایط اقساطی یا تخفیف ارائه دهند.

 9. گواهینامه‌ها و استانداردها

   - استانداردهای تولید: از تولیدکننده بخواهید تا گواهینامه‌های مرتبط با استانداردهای خرپا و میلگردها را ارائه کند.

   - گارانتی و خدمات پس از فروش: در صورتی که گارانتی یا خدمات پس از فروش برای خرپا ارائه می‌شود، این موضوع را بررسی کنید تا در صورت بروز مشکل بتوانید از آن استفاده کنید.

داشتن این اطلاعات پیش از خرید خرپای میلگردی به شما کمک می‌کند تا خرپایی با کیفیت، مقاوم و متناسب با نیازهای پروژه انتخاب کنید و از هزینه‌های اضافی و مشکلات احتمالی در آینده جلوگیری نمایید.

خرید خرپا به صورت تعدادی است یا بر اساس وزن؟

خرید خرپا می‌تواند هم به صورت تعدادی و هم بر اساس وزن انجام شود. انتخاب روش خرید به عوامل مختلفی مانند نوع پروژه، مشخصات خرپا و ترجیحات خریدار و فروشنده بستگی دارد. در ادامه، هر دو روش توضیح داده شده‌اند:

1. خرید خرپا به صورت تعدادی

   - در این روش، خرپاها به تعداد مشخص و مورد نیاز خریدار خریداری می‌شوند. این روش معمولاً برای پروژه‌هایی که خرپاهایی با اندازه‌ها و ابعاد مشخص و استاندارد نیاز دارند، مناسب است.

   - مزایا:

     - خریدار می‌داند که به تعداد مشخصی خرپا برای پروژه نیاز دارد، بنابراین از قبل تعداد خرپاها را تعیین می‌کند.

     - برای پروژه‌هایی که ابعاد خرپاها مشخص و استاندارد است، این روش کاربردی‌تر و ساده‌تر است.

   - معایب:

     - این روش ممکن است به دقت وزن و حجم میلگردها توجه نکند، و در برخی موارد هزینه‌ها می‌تواند متغیر باشد، مخصوصاً اگر میلگردها با قطر و اندازه‌های مختلف باشند.

 2. خرید خرپا بر اساس وزن

   - در این روش، خرپاها بر اساس وزن کلی میلگردهای استفاده‌شده فروخته می‌شوند. وزن خرپا با توجه به قطر و نوع میلگردهای استفاده‌شده، ارتفاع و طول خرپا و مقدار جوشکاری محاسبه می‌شود.

   - مزایا:

     - دقت بیشتری در محاسبه هزینه‌ها دارد و به تناسب میلگردهای مصرفی و کیفیت خرپا مرتبط است.

     - برای خرپاهایی که به صورتسفارشی و با ابعاد غیر استاندارد تولید می‌شوند، این روش دقیق‌تر و عادلانه‌تر است.

   - معایب:

     - اگر خریدار فقط تعداد خرپا را مشخص کرده باشد، ممکن است برآورد وزنی برای او پیچیده‌تر باشد.

 کدام روش مناسب‌تر است؟

   - پروژه‌های کوچک و استاندارد: در پروژه‌هایی که خرپاها با ابعاد استاندارد و در تعداد کم نیاز است، روش تعدادی ممکن است ساده‌تر باشد.

   - پروژه‌های بزرگ و سفارشی: برای پروژه‌هایی با خرپاهای سفارشی و ابعاد خاص، روش بر اساس وزن می‌تواند دقیق‌تر باشد و به صرفه‌جویی در هزینه‌ها کمک کند.

بنابراین، انتخاب روش خرید به مشخصات پروژه و نیازهای خریدار بستگی دارد و هر دو روش می‌توانند با توجه به شرایط، گزینه مناسبی باشند.
