جدول وزن سپری + فرمول محاسبه وزن
فهرست مطالب
سپری چیست؟
کاربرد سپری چیست؟
سپری طبق استاندارد های زیر تولید می شود
انواع سپری از لحاظ روش ساخت
وزن سپری شامل چه مواردی میشود؟
فرمول محاسبه وزن سپری
جدول وزن سپری نوک تیز
جدول وزن سپری نوک گرد
سوالات کاربردی
سپری چیست؟

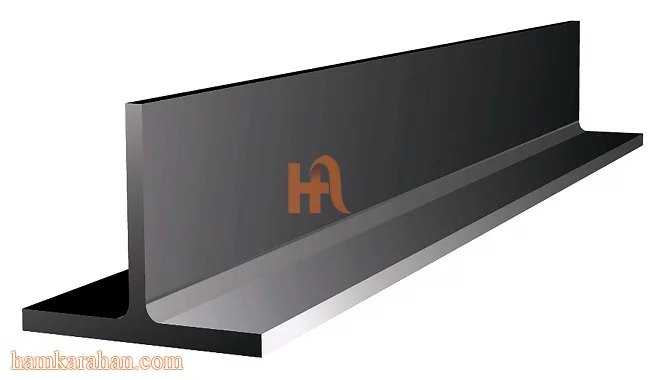

سپری مقطعی فولادی و کاربردی است که شکل ظاهری آن شبیه به T انگلیسی می باشد. این مقطع فولادی مهم به دو صورت فابریک و پرسی تولید می شود. در صورتی که با استفاده از تیرآهن بخواهیم سپری تولید کنیم باید با دستگاه برش تیرآهن را از وسط برش بزنیم. بیشتر مواقع پروفیل یا سپری باهم اشتباه گرفته می شود اما این دو مقطع کاملا باهم متفاوت می باشند. تفاوت سپری و تیرآهن در این است که، سپری بال و جان باریکی دارد. بسته به سایز، طول و ضخامت وزن سپری متفاوت می باشد. این مقطع فولادی به منظور مقاومت در برابر تنش های فشاری، خمشی و برشی مورد استفاده قرار می گیرد. سپری مانند ناودانی و نبشی در ساختمان زیاد استفاده نمی شود اما در صورت استفاده از آن، بسیار کاربردی خواهد بود. در صورتی که از سپری به منظور تقویت بتن استفاده شود، کف بتن بر روی بالها و جان سپری به سمت پایین نصب می شود. سپری دارای دو دسته است. یکی از آنها لبه گرد و سایز 130 تا 140 میلی متر دارد و دسته دیگر لبه تیز با سایز 20 تا 40 میلی میتر و طول 6 و 12 متری می باشد.
کاربرد سپری چیست؟
مهم ترین کاربردهای سپری به شرح زیر است:
- از سپری برای ساخت انواع چهارچوب درب و پنجره استفاده می شود.
- در ساخت سقف کاذب از سپری استفاده می شود. سفت شدن مصالح ساختمانی منوط به قرار گیری درست و اصولی سپری بر روی کناف دارد.
- در نماکاری های خشک و خشکه چینی از سپری برای قرار گیری مصالح استفاده می شود.
- در سازه های عظیم و اتصالات از سپری استفاده میشود.
- در کلاف بندی دیوارهای بنایی استفاده می شود.
- در ساخت کف ساختمان، سقف های نورگذر و اسکلت گلخانه استفاده می شود.
سپری طبق استاندارد های زیر تولید می شود
- DIN EN 10055
- DIN59051
- DIN1022
انواع سپری از لحاظ روش ساخت
سپری فولادی فابریک
سپری است که طی فرایند نورد گرم تولید می شود. کیفیت این سپری نسبت به سپری فولادی نوردی بسیار بالاتر می باشد.
سپری فولادی نوردی
سپری است که طی فرایند نورد سرد تولید می شود. این نوع سپری نسبت به سپری فولادی فابریک وزن و مقاومت کم تری دارد.
وزن سپری شامل چه مواردی میشود؟
وزن سپری طبق مشخصات آن شامل، ضخامت، طول، چگالی و سایز محاسبه می شود. محاسبه وزن سپری از لحاظ اقتصادی و عوامل مهندسی بسیار مهم است. برای به دست آوردن وزن سپری می توان از جدول وزنی سپری یا از باسکول استفاده کرد.
فرمول محاسبه وزن سپری
با فرمول زیر می توان وزن سپری را محاسب کرد:
وزن سپری= (ضخامت بال * اندازه بال) + (ضخامت جان * اندازه جان) * طول شاخه سپری * 7750
چگالی فولاد= 7750
جدول وزن سپری نوک تیز
|
ارتفاع |
عرض بال |
ضخامت جان |
ضخامت بال |
وزن هر شاخه 6 متری (kg) |
|
20 |
20 |
3 |
3 |
5.226 |
|
25 |
25 |
3.5 |
3.5 |
7.68 |
|
30 |
30 |
4 |
4 |
10.56 |
|
35 |
35 |
4.5 |
4.5 |
13.86 |
|
40 |
40 |
5 |
5 |
17.64 |
جدول وزن سپری نوک گرد
|
ارتفاع (mm) |
عرض بال (mm) |
ضخامت جان (mm) |
ضخامت بال (mm) |
وزن هر شاخه 6 متری (kg) |
|
30 |
30 |
4 |
4 |
10.62 |
|
35 |
35 |
5 |
5 |
13.98 |
|
40 |
40 |
5 |
5 |
17.76 |
|
50 |
50 |
6 |
6 |
26.64 |
|
60 |
60 |
7 |
7 |
37.38 |
|
70 |
70 |
8 |
8 |
49.92 |
|
80 |
80 |
9 |
9 |
64.2 |
|
100 |
100 |
11 |
11 |
98.4 |
|
120 |
120 |
13 |
13 |
139.2 |
|
140 |
140 |
15 |
15 |
187.8 |
سوالات کاربردی
سپری چیست؟
سپری مقطعی فولادی و کاربردی است که شکل ظاهری آن شبیه به T انگلیسی می باشد.
فرمول محاسه وزن سپری چیست؟
وزن سپری= (ضخامت بال * اندازه بال) + (ضخامت جان * اندازه جان) * طول شاخه سپری * 7750
سپری طبق چه استانداردهایی تولید می شود؟
- DIN EN 10055
- DIN59051
- DIN1022
