جدول وزن تیرآهن هاش سبک و سنگین
فهرست مطالب
انواع دسته بندی تیر هاش
جدول وزن تیرآهن هاش سبک یا HEA
جدول وزن تیرآهن هاش سنگین HEB
سوالات کاربردی

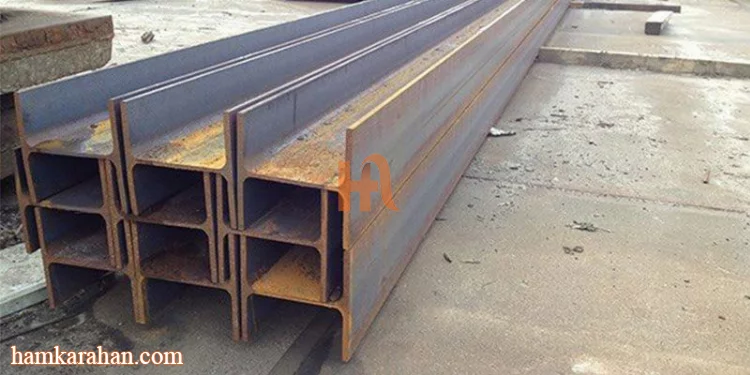

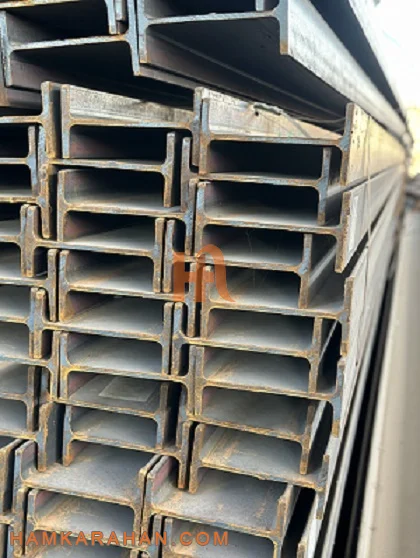

تیرآهن هاش، مقطعی مهم و کاربردی در مصالح ساختمانی است. این تیرآهن به دلیل ساختار ظاهری که دارد، برای ایجاد مقاومت در نیروهای برشی و ایجاد استقامت در مقابل گشتاور خمشی مورد استفاده قرار می گیرد. تیرآهن هاش مشابه تیر معمولی است با این تفاوت که بالها و جان ضخیمی دارد و ضخامت بال و جان باهم یکسان است.
تیرآهن هاش به دو دسته، تیرآهن هاش سبک و تیرآهن هاش نیمه سنگین و سنگین تقسیم می شود.
انواع دسته بندی تیر هاش
تیرآهن هاش سبک
تیرآهن هاش سنگین
تیرآهن هاش داخلی در حال حاضر توسط کارخانه ی فولاد مبارکه اصفهان از سایز 140 تا 200 تولید می شود. تیرآهن هاش خارجی از کشورهای کره، اسپانیا، اوکراین و ترکیه وارد می شود. وزن تیرآهن، عاملی بسیار مهم برای برآورد هزینه های اقتصادی است.
جدول وزن تیرآهن هاش سبک یا HEA
| سایز هاش سبک | ارتفاع تیر H | ضخامت بال B | ضخامت جان D | طول بال A | وزن شاخه kg/m |
| 100 | 96 | 8 | 5 | 100 | 16.7 |
| 120 | 114 | 8 | 5 | 120 | 19.9 |
| 140 | 133 | 8.5 | 5.5 | 140 | 24.7 |
| 160 | 152 | 9 | 6 | 160 | 30.4 |
| 180 | 171 | 9.5 | 6 | 180 | 35.5 |
| 200 | 190 | 10 | 6.5 | 200 | 42.3 |
| 220 | 210 | 11 | 7 | 220 | 50.5 |
| 240 | 230 | 12 | 7.5 | 240 | 60.3 |
| 260 | 250 | 12.5 | 7.5 | 260 | 68.2 |
| 280 | 270 | 13 | 8 | 280 | 76.4 |
| 300 | 290 | 14 | 8.5 | 300 | 88.3 |
| 320 | 310 | 15.5 | 9 | 300 | 97.6 |
| 340 | 330 | 16.5 | 9.5 | 300 | 105 |
| 360 | 350 | 17.5 | 10 | 300 | 112 |
| 400 | 390 | 19 | 11 | 300 | 125 |
| 450 | 440 | 21 | 11.5 | 300 | 140 |
| 500 | 490 | 23 | 12 | 300 | 155 |
| 550 | 540 | 24 | 12.5 | 300 | 166 |
| 600 | 590 | 25 | 13 | 300 | 178 |
| 650 | 640 | 26 | 13.5 | 300 | 190 |
| 700 | 690 | 27 | 14.5 | 300 | 204 |
| 800 | 790 | 28 | 15 | 300 | 224 |
| 900 | 890 | 30 | 16 | 300 | 252 |
| 1000 | 990 | 31 | 16.5 | 300 | 272 |
جدول وزن تیرآهن هاش سنگین HEB
| سایز هاش سبک | ارتفاع تیر H | ضخامت بال B | ضخامت جان D | طول بال A | وزن شاخه kg/m |
| 100 | 100 | 10 | 6 | 10 | 20.8 |
| 120 | 120 | 11 | 6.5 | 11 | 27.2 |
| 140 | 140 | 12 | 7 | 12 | 34.4 |
| 160 | 160 | 13 | 8 | 13 | 43.4 |
| 180 | 180 | 14 | 8.5 | 14 | 52.2 |
| 200 | 200 | 15 | 9 | 15 | 62.5 |
| 220 | 220 | 16 | 9.5 | 16 | 72.8 |
| 240 | 240 | 17 | 10 | 17 | 84.8 |
| 260 | 260 | 17.5 | 10 | 17.5 | 94.8 |
| 280 | 280 | 18 | 10.5 | 18 | 105 |
| 300 | 300 | 19 | 11 | 19 | 119 |
| 320 | 320 | 20.5 | 11.5 | 20.5 | 129 |
| 340 | 340 | 21.5 | 12 | 21.5 | 137 |
| 360 | 360 | 22.5 | 12.5 | 22.5 | 145 |
| 400 | 400 | 24 | 13.5 | 24 | 158 |
| 450 | 450 | 26 | 14 | 26 | 174 |
| 500 | 500 | 28 | 14.5 | 28 | 191 |
| 550 | 550 | 29 | 15 | 29 | 203 |
| 600 | 600 | 30 | 15.5 | 30 | 216 |
| 650 | 650 | 31 | 16 | 31 | 229 |
| 700 | 700 | 32 | 17 | 32 | 245 |
| 800 | 800 | 33 | 17.5 | 33 | 267 |
| 900 | 900 | 35 | 18.5 | 34 | 297 |
| 1000 | 1000 | 36 | 19 | 35 | 320 |
سوالات کاربردی
تیرآهن هاش در داخل توسط چه کارخانه ای تولید می شود؟
فولاد مبارکه اصفهان
وزن تیرآهن هاش سبک سایز 10 با مشخصات زیر چه قدر است؟
16.7 کیلوگرم
