بیس پلیت چیست وچه کاربردی در ساختمان سازی دارد؟

فهرست مطالب

نقش اصلی بیس پلیت در ساخت و ساز چیست؟

نحوه اجرای بیس پلیت برای زیر سازی

نحوه اتصال ستون به بیس پلیت

نکات تکمیلی نحوه اتصال ستون فلزی به فونداسیون

چه جنس‌هایی برای بیس پلیت مورد استفاده قرار می‌گیرد؟

چه نکاتی در انتخاب و اجرای بیس پلیت باید مدنظر قرار گیرد؟

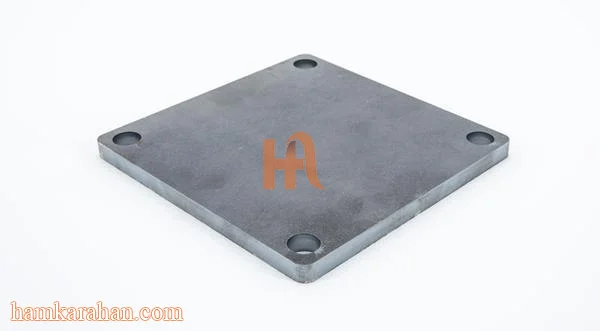

بیس پلیت یا همان "Base Plate" یک عنصر سازه‌ای است که در اتصال ستون به سطح پایه یا سطح زیرین سازه‌های فلزی، بتنی یا چوبی به‌ کار می‌رود. این پلیت به‌ عنوان واسطه‌ای بین ستون و سطح زیرین سازه عمل می‌کند و بارهای ناشی از ستون را به سطح پایه منتقل می‌کند.

نقش اصلی بیس پلیت در ساخت و ساز چیست؟

1. انتقال بار: بیس پلیت به‌ عنوان یک واسطه میان ستون و سطح پایه عمل می‌کند و بارهای ناشی از وزن ساختمان و بارهای دیگر به سطح پایه منتقل می‌شود. این عنصر از جنس‌های مختلف می‌تواند باشد، از جمله بتن، فولاد، یا ترکیبات مختلف.
2. استحکام سازه: بیس پلیت به عنوان یک عنصر اصلی در اتصالات سازه‌ها نقش دارد. این اتصالات باید به‌ گونه‌ای باشند که بتوانند بارهای ناشی از ساختمان را به‌ طور ایمن به سطح پایه انتقال دهند و در عین حال از نظر استحکام و ایمنی مطابق با استانداردها و قوانین مربوطه باشند.
3. جلوگیری از سستی: استفاده از بیس پلیت مناسب به جلوگیری از سستی و فشارهای ناشی از بارهای نقطه‌ای کمک می‌کند. این عنصر به‌عنوان یک پایه پایدار برای ستون‌ها عمل می‌کند.
4. انتقال نیروی لحظه‌ای: بیس پلیت به عنوان یک واسطه میان ستون و سطح پایه به انتقال نیروهای لحظه‌ای کمک می‌کند. این نیروها ممکن است از انبساط و انقباض مواد سازه ناشی شوند.

به‌طور کلی، انتخاب و طراحی صحیح بیس پلیت از اهمیت زیادی برخوردار است تا سازه ایمن، مستحکم و با عمر طولانی داشته باشد.

نحوه اجرای بیس پلیت برای زیر سازی

اجرای بیس پلیت روی پی سازه یک فرآیند مهم در ساخت و اجرای سازه‌ها است. در زیر، چند مرحله اصلی برای اجرای بیس پلیت روی پی سازه آورده شده است:

تهیه و آماده‌سازی پی سازه: ابتدا، پی سازه یا فونداسیون به‌ طور دقیق طراحی و ساخته می‌شود. این شامل حفر و آماده‌ سازی زیرساخت پی سازه با ابعاد مشخص و اندازه‌های مناسب می‌شود.

آماده‌سازی بستر بیس پلیت: بستری که بیس پلیت بر روی آن قرار می‌گیرد، باید به‌ دقت آماده شود. این کار شامل، صاف کردن سطح بستر، حذف هر نوع گلو لای و یا مواد دیگری که ممکن است اثر منفی بر اتصال داشته باشند، می‌شود.

قرار دادن بیس پلیت: بعد از آماده‌ سازی بستر سازه، بیس پلیت بر روی آن قرار داده می‌شود. این عمل شامل قرار دادن بیس پلیت به‌ دقت و با استفاده از وسایل مناسب می‌شود.

اتصال به ستون: ستون یا اجزای دیگر سازه به بیس پلیت اتصال داده می‌شوند. این اتصال می‌تواند از طریق جوش، بولت، یا روش‌های دیگر صورت گیرد، به‌ طوری‌ که این اتصال بسیار محکم و ایمن باشد.

اجرای اتصالات جانبی: اتصالات جانبی ممکن است نیاز به اجرا داشته باشند. این عمل شامل اجرای اتصالات دیگر بین بیس پلیت و سازه‌های دیگر می‌شود

تثبیت و تراکم بیشتر بستر: بعد از قرار دادن بیس پلیت، بستر پیرامونی آن باید تثبیت و تراکم بیشتری داشته باشد تا جلوی نفوذ آب و جذب ضربات و فشارهای اضافی را بگیرد.

بررسی اجرای صحیح: در نهایت، اجرای صحیح بیس پلیت و اتصالات آن با سازه باید با دقت بررسی شود تا از ایمنی و استحکام صحیح آن اطمینان حاصل شود.

در هر مرحله از اجرای بیس پلیت، رعایت استانداردها و دستورالعمل‌های مربوط به سازه و استفاده از تجهیزات ایمنی از اهمیت ویژه‌ای برخوردار است.

نحوه اتصال ستون به بیس پلیت

اتصال ستون به بیس پلیت یک جزء حیاتی در سازه‌سازی است که نیاز به انجام صحیح دارد تا ایمنی و استحکام سازه تضمین شود. روش‌های مختلفی برای اتصال ستون به بیس پلیت وجود دارد، ولی در زیر، دو روش اتصال متداول آورده شده است: در روش اتصال با جوش، ستون به بیس پلیت با جوش اتصال می‌یابد. مراحل اجرای این نوع اتصال عبارتند از: تهیه ستون و بیس پلیت: ستون و بیس پلیت باید به‌طور دقیق طراحی شده و مواد با کیفیت بالا داشته باشند. تمیز کردن سطح: سطح اتصال در هر دو طرف باید تمیز و آماده برای جوش باشد. قرار دادن ستون بر روی بیس پلیت: ستون روی بیس پلیت قرار داده می‌شود و موقعیت صحیح اتصال باید تضمین شود. انجام جوش: جوشگر جوش را بین ستون و بیس پلیت ایجاد می‌کند تا اتصال دائمی و استحکام‌دار فراهم شود.

روش دیگر برای اجرای بیس پلیت، اتصال با بولت است. این روش شامل استفاده از بولت‌ها برای اتصال ستون به بیس پلیت است. مراحل اجرای این نوع اتصال عبارتند از: تهیه ستون و بیس پلیت: مانند حالت جوش، ستون و بیس پلیت باید به‌طور دقیق و با استفاده از مواد با کیفیت ساخته شوند.

نصب بولت‌ها: بولت‌ها در مواقع استراتژیک بر روی بیس پلیت نصب می‌شوند. این بولت‌ها ممکن است از نوع معمولی یا بولت‌های خمیده باشند. قرار دادن ستون بر روی بیس پلیت: ستون به‌طور دقیق بر روی بیس پلیت قرار داده می‌شود و سوراخ‌های اتصال در ستون با بولت‌ها هماهنگ می‌شوند. نصب و گره‌ گیری بولت‌ها: بولت‌ها در ستون نصب و گره‌گیری می‌شوند تا اتصال به‌صورت صحیح و استحکام‌دار انجام شود.

در هر دو روش، مهم است که استانداردها و دستورالعمل‌های مربوط به سازه و اتصالات محلی رعایت شوند. همچنین، برای اطمینان از استحکام اتصال، اجرای صحیح و با دقت توسط تخصص‌مندان و نظارت مهندسی ضروری است.

نکات تکمیلی نحوه اتصال ستون فلزی به فونداسیون

اتصال ستون فلزی به فونداسیون یکی از مراحل حیاتی در اجرای سازه‌های فلزی است. این اتصال به‌طور کلی می‌تواند به صورت مستقیم یا غیرمستقیم (با واسطه) انجام شود. در زیر، نکات تکمیلی در خصوص اتصال ستون فلزی به فونداسیون آورده شده است:

اتصال مستقیم: سوزن‌گیرها (Anchor Bolts) یا در اتصال مستقیم، استفاده می شوند که به جای آن‌ها می‌توان از بولت‌های انکر استفاده شود. این بولت‌ها به‌ طور عمودی در بتن فونداسیون جا داده می‌شوند و به وسیله یک سری عوامل کاهند مثل گیره به ستون فلزی متصل می‌شوند. این سوزن‌ گیرها به‌عنوان واسطه بین ستون و فونداسیون عمل می‌کنند. در برخی موارد، اتصالات مستقیم ممکن است با جوش انجام شود. این روش شامل جوش ستون به بیس پلیت یا سطح فونداسیون است.

اتصال غیرمستقیم:  در این روش از بیس پلیت برای اتصال غیرمستقیم استفاده می‌شود. ممکن است این روش اتصال، با استفاده از بیس پلیت انجام شود. در این حالت، ستون به بیس پلیت متصل می‌شود و بیس پلیت به وسیله بولت‌ها یا جوش به فونداسیون متصل می‌شود. این روش ممکن است برای توزیع بارهای ناشی از ستون به سطح بیشتری از فونداسیون مناسب باشد.

 استفاده از شاخه‌های تحتانی مهاربندی (Moment-Resisting Brackets) نیز در اتصال ستون فلزی به فونداسیون استفاده می‌شود. در برخی از حالات، از شاخه‌های تحتانی مهاربندی برای اتصال ستون به فونداسیون استفاده می‌شود. این شاخه‌ها به‌ عنوان واسطه‌هایی عمل می‌کنند که اتصال مستقیم را ارتقاء داده و به ستون اجازه می‌دهند تا به فونداسیون مهاربندی شود.

نکات تکمیل در اجرای بیس پلیت

•    استفاده از مواد با کیفیت: مواد استفاده شده در اتصالات باید با کیفیت بالا باشند و استانداردها و مقررات مربوطه را رعایت کنند.
• مهندسی دقیق: اجرای اتصالات به‌وسیله مهندسان متخصص و با رعایت اصول مهندسی اهمیت دارد. تحلیل دقیق بارها و استفاده از مدل‌های مهندسی به اجرای ایمن و استحکام‌دار اتصال کمک می‌کند.
• نظارت مستمر: نظارت مستمر بر اجرای اتصالات توسط مهندسان و ناظران سازه ضروری است تا اطمینان حاصل شود که همه مراحل به درستی انجام شده‌اند.

چه جنس‌هایی برای بیس پلیت مورد استفاده قرار می‌گیرد؟

برای بیس پلیت می‌توان از جنس‌های مختلف استفاده کرد، و انتخاب جنس مناسب به ویژگی‌های مورد نظر و نیازهای سازه بستگی دارد. در زیر، جنس‌های معمول برای بیس پلیت آورده شده‌اند: بتن یکی از جنس‌های معمول برای بیس پلیت است. بتن به عنوان یک مصالح سازه‌ای با استحکام و پایداری خوب به‌کار می‌رود. بتن معمولاً با فولاد ترکیب می‌شود تا خصوصیات کششی آن بهبود یابد.

 بیس پلیت می‌تواند از لوازم فلزی مانند ورق‌های فولادی ساخته شود. این نوع بیس پلیت به دلیل استحکام بالا و امکان انعطاف پذیری در طراحی و اجرا مورد استفاده قرار می‌گیرد. از ترکیبات فولاد و بتن (Concrete-Filled Steel Plate) نیز در ساختار بیس پلیت استفاده می‌شود. این نوع بیس پلیت شامل یک لایه بتن که داخل یک بستر فلزی قرار دارد می‌شود. این ترکیب به استحکام و انعطاف پذیری بالا از فولاد و از خصوصیات مقاومت به فشار بتن بهره‌مند است.

در بعضی از مواقع برای کاهش وزن سازه و مقاومت به خوردگی، از مواد مرکب مانند فایبرگلاس نیز به‌عنوان جایگزین برای بیس پلیت استفاده می‌شود. پلیمرهای تقویت شده با الیاف (FRP - Fiber-Reinforced Polymers یکی دیگر از جنس های استفاده شده در ساختار بیس پلیت ها است. این جنس ممکن است شامل مواد مانند کربن، گلاس، یا باسلت باشد. این مواد به دلیل خصوصیات مکانیکی و استحکام آن‌ها به سرعت در صنعت سازه‌سازی جایگزین‌های محبوب شده‌اند.

در برخی موارد، برای بیس پلیت از مصالح تراکم‌پذیر مانند شن و ماسه همراه با بتن استفاده می‌شود. هرکدام از این جنس‌ها و مواد با ویژگی‌ها و مزایای خود همراه هستند. انتخاب جنس مناسب بر اساس نیازهای خاص سازه، شرایط محیطی و اقتصادی سازه مورد نظر انجام می‌شود.

چه نکاتی در انتخاب و اجرای بیس پلیت باید مدنظر قرار گیرد؟

انتخاب و اجرای بیس پلیت در سازه‌ها نیاز به دقت و درک کامل از نیازهای سازه و شرایط محیطی دارد. در زیر، نکاتی که در انتخاب و اجرای بیس پلیت مدنظر قرار می‌گیرند آورده شده است:

1. بارهای ناشی از سازه: نوع و میزان بارهایی که بیس پلیت باید تحمل کند (وزن سازه، بار باد، بار زلزله و ...) باید با دقت محاسبه شود. این اطلاعات در انتخاب جنس بیس پلیت و ابعاد آن تاثیر گذار هستند.
2. ویژگی‌های مکانیکی مصالح: ویژگی‌های مکانیکی مصالح مورد استفاده در بیس پلیت بسیار اهمیت دارد. مانند استحکام فشاری بتن، استحکام کششی فولاد، ویژگی‌های مکانیکی فایبرگلاس یا FRP و ... باید مطابق با استانداردها و نیازهای سازه انتخاب شوند.
3. محل نصب و شرایط اجرایی: شرایط محل نصب بیس پلیت، ارتفاع فونداسیون، خاک و ... نقش مهمی در انتخاب بیس پلیت دارد. برای مثال، در شرایط خاک لغزنده یا نیاز به توزیع بار بیشتر، بیس پلیت باید بزرگ‌تر یا با طرح خاصی باشد.
4. شرایط زلزله: در مناطق زلزله‌خیز، باید در انتخاب بیس پلیت به خصوص توجه به توانایی آن در مقاومت به زلزله داشته باشید. از بیس پلیت‌هایی با طراحی و مواد مخصوص برای مقابله با نیروهای زلزله استفاده کنید.
5. نیاز به عایق حرارتی: در برخی موارد، نیاز به عایق حرارتی برای جلوگیری از انتقال حرارت از بیس پلیت به سازه و برعکس مطرح می‌شود.
6. استانداردها و مقررات: انتخاب بیس پلیت باید با استانداردها و مقررات مربوط به سازه و ساختمان مطابقت داشته باشد. این شامل استفاده از مصالح استاندارد و رعایت نکات اجرایی ایمنی می‌شود.
7. زمان اجرا و هزینه: مدت زمان اجرای بیس پلیت و هزینه مرتبط با آن نیز برای تصمیم‌گیری اهمیت دارد. استفاده از روش‌های ساخت سریع و مواد اقتصادی می‌تواند تأثیر مهمی داشته باشد.
8. توجه به جزئیات اجرایی: جزئیات اجرایی مانند اتصالات، ابعاد دقیق بیس پلیت، نحوه اتصال به ستون و سایر جزئیات سازه‌ای نیز باید به دقت مورد نظر گرفته شوند.

با توجه به این نکات، انتخاب و اجرای بیس پلیت به بهبود عملکرد و استحکام سازه کمک می‌کند. همچنین، همواره توصیه می‌شود که مهندسان و متخصصان معتبر در طراحی و اجرای بیس پلیت مشاوره و نظارت کنند.
