استاندارد های فولاد نسوز
گریدهای فولاد نسوز بر اساس ترکیب شیمیایی و خواص مکانیکی آنها تقسیم‌بندی می‌شوند. هر گرید برای کاربردهای خاصی طراحی شده و ویژگی‌های متفاوتی مانند مقاومت به خوردگی، اکسیداسیون، و حرارت دارد.
گرید های فولاد نسوز
گریدهای فولاد نسوز بر اساس ترکیب شیمیایی و خواص مکانیکی آنها تقسیم‌بندی می‌شوند. هر گرید برای کاربردهای خاصی طراحی شده و ویژگی‌های متفاوتی مانند مقاومت به خوردگی، اکسیداسیون، و حرارت دارد. در زیر به معرفی رایج‌ترین گریدهای فولاد نسوز پرداخته شده است:
- فولاد نسوز آستنیتی
این گریدها به دلیل داشتن مقادیر بالای کروم و نیکل، مقاومت عالی در برابر حرارت و خوردگی دارند.
گریدهای رایج:
- 304 (1.4301):
- ویژگی‌ها: مقاومت به خوردگی عمومی بالا، مقاومت به حرارت تا 870°C.
- کاربردها: تجهیزات صنایع غذایی و دارویی، لوله‌کشی و مخازن.
- 316 (1.4401):
- ویژگی‌ها: مقاومت بیشتر نسبت به گرید 304 در برابر محیط‌های اسیدی و کلریدی به دلیل وجود مولیبدن.
- کاربردها: صنایع شیمیایی، دریایی، و پتروشیمی.
- 310 (1.4845):
- ویژگی‌ها: مقاومت عالی در برابر اکسیداسیون و حرارت تا 1200°C.
- کاربردها: کوره‌ها، مشعل‌ها و قطعات حرارتی.
- 321 (1.4541):
- ویژگی‌ها: پایدار در برابر کاربید کروم (به دلیل وجود تیتانیوم)، مناسب برای دماهای بالا.
- کاربردها: تجهیزات نیروگاهی و صنایع نفت و گاز.
- فولاد نسوز فریتی
این گریدها حاوی کروم بالا و کربن پایین هستند و خاصیت مغناطیسی دارند.
گریدهای رایج:
- 409 (1.4512):
- ویژگی‌ها: مقاومت به خوردگی متوسط، ارزان و اقتصادی.
- کاربردها: سیستم‌های اگزوز خودرو.
- 430 (1.4016):
- ویژگی‌ها: مقاومت به خوردگی عمومی مناسب و مقاومت حرارتی تا حدود 815°C.
- کاربردها: لوازم آشپزخانه و تجهیزات خانگی.
- فولاد نسوز مارتنزیتی
این گریدها به دلیل میزان بالای کربن سختی و مقاومت سایشی بالایی دارند و خاصیت مغناطیسی دارند.
گریدهای رایج:
- 410 (1.4006):
- ویژگی‌ها: سختی بالا و مقاومت حرارتی تا 650°C.
- کاربردها: ابزارهای برشی، توربین‌ها، و قطعات صنعتی.
- 420 (1.4021):
- ویژگی‌ها: سختی و مقاومت سایشی بسیار بالا.
- کاربردها: ساخت تیغه‌ها و قطعات با نیاز به سختی بالا.
- 440C (1.4125):
- ویژگی‌ها: سخت‌ترین گرید مارتنزیتی، مقاومت حرارتی و سایشی عالی.
- کاربردها: بلبرینگ‌ها، ابزارهای دقیق، و تیغه‌ها.
- فولاد نسوز دوپلکس (Duplex)
این گریدها ترکیبی از ساختار آستنیتی و فریتی هستند و مقاومت خوبی در برابر خوردگی و استحکام بالا دارند.
گریدهای رایج:
- 2205 (1.4462):
- ویژگی‌ها: مقاومت بالا در برابر خوردگی در محیط‌های کلریدی و استحکام مکانیکی بالا.
- کاربردها: صنایع شیمیایی، دریایی، و نفت و گاز.
- 2507 (1.4410):
- ویژگی‌ها: مقاومت عالی در برابر خوردگی حفره‌ای و تنشی، مناسب برای دماهای بالا.
- کاربردها: صنایع دریایی و محیط‌های خورنده.
- فولاد نسوز مقاوم به حرارت خاص (Superalloys)
این گریدها برای دماهای بسیار بالا و محیط‌های تهاجمی طراحی شده‌اند.
گریدهای رایج:
- Inconel 600:
- ویژگی‌ها: مقاومت عالی در برابر اکسیداسیون و حرارت تا 1250°C.
- کاربردها: تجهیزات کوره، توربین‌های گازی، و صنایع هسته‌ای.
- Hastelloy:
- ویژگی‌ها: مقاومت به خوردگی عالی در محیط‌های شیمیایی بسیار خورنده.
- کاربردها: صنایع شیمیایی و نفت و گاز.
انتخاب گرید فولاد نسوز
انتخاب گرید مناسب بستگی به موارد زیر دارد:
- دمای کاری: حداکثر دمای عملیاتی.
- مقاومت به خوردگی: نیاز به مقاومت در برابر مواد خورنده یا کلریدها.
- هزینه: گریدهای حاوی نیکل بالا (مانند 316 یا 310) گران‌تر هستند.
- کاربرد خاص: سختی، استحکام یا انعطاف‌پذیری مورد نیاز.
ریخته گری فولاد نسوز
ریخته‌گری فولاد نسوز یکی از فرآیندهای کلیدی برای تولید قطعات مقاوم به حرارت و خوردگی است. این فرآیند به دلیل خواص خاص فولاد نسوز، مانند نقطه ذوب بالا، حساسیت به ترک‌خوردگی و چالش‌های انجماد، نیازمند کنترل دقیق در تمامی مراحل است. در ادامه، مراحل و نکات مهم مربوط به ریخته‌گری فولاد نسوز توضیح داده می‌شود:
- ویژگی‌های خاص فولاد نسوز در ریخته‌گری
- دمای ذوب بالا: فولاد نسوز حاوی مقادیر زیادی کروم و نیکل است که دمای ذوب را افزایش می‌دهد.
- حساسیت به ترک گرم و سرد: وجود عناصری مانند کروم می‌تواند منجر به ترک‌خوردگی در هنگام انجماد یا سرد شدن شود.
- انقباض بالا: انقباض حجمی هنگام انجماد نسبت به فولادهای معمولی بیشتر است، که نیاز به طراحی دقیق قالب دارد.
- مراحل ریخته‌گری فولاد نسوز
الف) طراحی قالب و مدل‌سازی
- قالب باید با دقت بالا طراحی شود تا تغییرات ابعادی ناشی از انقباض فولاد جبران شود.
- استفاده از مواد نسوز در ساخت قالب (مانند ماسه کرومیت یا زیرکون) به دلیل تحمل دمای بالا ضروری است.
ب) ذوب فولاد نسوز

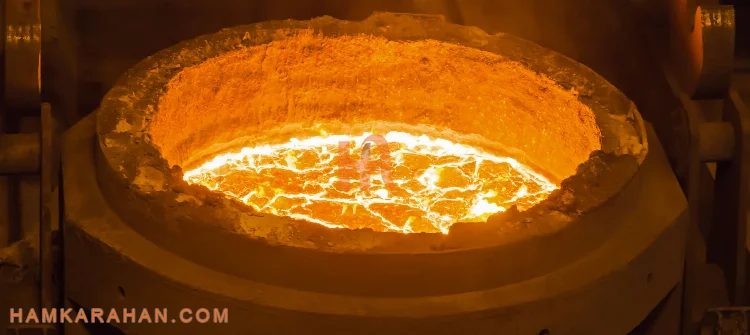

- از کوره‌های قوس الکتریکی یا کوره‌های القایی برای ذوب فولاد نسوز استفاده می‌شود.
- کنترل دمای ذوب (معمولاً در محدوده 1500 تا 1600 درجه سانتی‌گراد) بسیار حیاتی است.
- استفاده از فلاکس‌ها برای حذف ناخالصی‌ها و کاهش اکسیداسیون.
ج) ریخته‌گری (Pouring)
- مذاب به دقت در قالب ریخته می‌شود تا از ایجاد تلاطم و ورود هوا جلوگیری شود.
- استفاده از روش‌های گریز از مرکز یا ریخته‌گری دقیق برای قطعات پیچیده و حساس رایج است.
د) انجماد و خنک‌کاری
- نرخ خنک‌کاری باید کنترل شود تا از ترک‌خوردگی و تنش‌های حرارتی جلوگیری شود.
- در برخی موارد، از عملیات حرارتی بعد از انجماد برای کاهش تنش‌ها استفاده می‌شود.
- روش‌های رایج ریخته‌گری فولاد نسوز
الف) ریخته‌گری ماسه‌ای (Sand Casting):
- استفاده از ماسه‌های نسوز مانند کرومیت و زیرکون برای قالب.
- مناسب برای قطعات بزرگ و ساده.
ب) ریخته‌گری دقیق (Investment Casting):
- استفاده از موم یا مدل‌های دقیق برای تولید قطعات با جزئیات بالا.
- مناسب برای قطعات کوچک و پیچیده.
ج) ریخته‌گری گریز از مرکز (Centrifugal Casting):
- برای تولید لوله‌ها و قطعات متقارن با دیواره‌های یکنواخت.
د) ریخته‌گری پیوسته (Continuous Casting):
- برای تولید محصولات طویل مانند میله‌ها و ورق‌های فولاد نسوز.
- چالش‌های ریخته‌گری فولاد نسوز
- اکسیداسیون کروم:
کروم در دمای بالا به راحتی اکسید می‌شود و می‌تواند باعث کاهش خواص مکانیکی شود. - راه‌حل: استفاده از محیط خنثی یا کاهش‌دهنده در حین ذوب.
- ترک‌خوردگی:
به دلیل انقباض بالا و تشکیل کاربیدهای کروم، احتمال ترک‌خوردگی وجود دارد. - راه‌حل: کنترل نرخ خنک‌کاری و عملیات حرارتی پس از ریخته‌گری.
- سیالیت کم:
فولاد نسوز به دلیل ترکیب شیمیایی خاص، سیالیت کمتری نسبت به فولادهای معمولی دارد. - راه‌حل: طراحی مناسب راهگاه‌ها و تغذیه‌ها.
- کاربردهای قطعات ریخته‌گری فولاد نسوز
- کوره‌ها و مشعل‌ها: قطعاتی که باید در برابر حرارت مستقیم مقاوم باشند.
- توربین‌های گازی و بخار: پره‌ها و قطعاتی که نیاز به مقاومت به خزش دارند.
- صنایع پتروشیمی: شیرآلات و لوله‌های مقاوم به خوردگی.
- صنایع غذایی و دارویی: تجهیزات بهداشتی مقاوم به زنگ‌زدگی.
- عملیات پس از ریخته‌گری
- پرداخت سطح: برای حذف عیوب سطحی و بهبود کیفیت ظاهری.
- عملیات حرارتی: برای کاهش تنش‌های داخلی و بهبود خواص مکانیکی.
- بازرسی و کنترل کیفیت: بررسی ترک‌ها، حفرات و سایر عیوب با استفاده از روش‌های NDT (مانند رادیوگرافی و تست اولتراسونیک).
جوشکاری فولاد نسوز
جوشکاری فولاد نسوز به دلیل ترکیب شیمیایی خاص و خواص حرارتی آن، چالش‌هایی دارد و نیازمند تکنیک‌ها و تجهیزات ویژه است. در ادامه، جزئیات جوشکاری فولاد نسوز شامل روش‌ها، چالش‌ها و نکات کلیدی ارائه شده است:
- ویژگی‌های فولاد نسوز در جوشکاری
- ترکیب آلیاژی: وجود عناصر کروم، نیکل و مولیبدن باعث مقاومت به اکسیداسیون و حرارت می‌شود، اما می‌تواند مشکلاتی مانند ترک‌خوردگی را در فرآیند جوشکاری ایجاد کند.
- حساسیت به ترک حرارتی: به دلیل تشکیل کاربید کروم در مرز دانه‌ها و انقباض بالا در حین خنک‌سازی.
- سیالیت کم: فولاد نسوز در حالت مذاب سیالیت کمتری دارد که کنترل حوضچه جوش را دشوار می‌کند.
- روش‌های جوشکاری فولاد نسوز
الف) جوشکاری قوس الکتریکی با الکترود پوشش‌دار (SMAW)
- مناسب برای جوشکاری عمومی فولادهای نسوز.
- استفاده از الکترودهای حاوی نیکل و کروم برای افزایش مقاومت در برابر حرارت و خوردگی.
- کاربرد: تعمیرات و جوشکاری قطعات ساده.
ب) جوشکاری تیگ (TIG)
- روش ترجیحی برای فولادهای آستنیتی نسوز به دلیل کنترل دقیق‌تر حوضچه جوش.
- استفاده از گاز محافظ خنثی (آرگون یا هلیوم) برای جلوگیری از اکسیداسیون کروم.
- کاربرد: صنایع پتروشیمی، غذایی و دارویی.
ج) جوشکاری میگ/مگ (MIG/MAG)
- سرعت بالاتر نسبت به روش TIG.
- استفاده از سیم جوش آلیاژی برای مطابقت با ترکیب شیمیایی فولاد نسوز.
- مناسب برای جوشکاری قطعات بزرگ.
د) جوشکاری زیر پودری (SAW)
- مناسب برای جوشکاری قطعات ضخیم و بزرگ.
- پایداری قوس بالا و عمق نفوذ زیاد.
- کاربرد: صنایع سنگین مانند نیروگاه‌ها و پتروشیمی.
ه) جوشکاری گاز اکسی استیلن (Oxy-Acetylene Welding)
- کمتر رایج برای فولاد نسوز، اما گاهی برای تعمیرات کوچک استفاده می‌شود.
- چالش‌های جوشکاری فولاد نسوز
الف) حساسیت به ترک‌خوردگی:
- ترک گرم به دلیل تشکیل کاربید کروم در مرز دانه‌ها.
- ترک سرد به دلیل انقباض بالا و تنش‌های حرارتی.
- راه‌حل‌ها:
- پیش‌گرم کردن قطعه قبل از جوشکاری (دمای پیشنهادی: 200-300°C).
- کاهش سرعت خنک‌کاری با استفاده از پتوهای عایق.
ب) اکسیداسیون کروم:
- در دمای بالا کروم اکسید می‌شود و خواص خوردگی فولاد کاهش می‌یابد.
- راه‌حل‌ها:
- استفاده از گازهای محافظ (آرگون، هلیوم).
- جلوگیری از افزایش دما به بیش از حد مجاز (1500°C).
ج) کاربید کروم و حساسیت به خوردگی بین‌دانه‌ای:
- در دماهای بین 450-850°C، تشکیل کاربید کروم در مرز دانه‌ها باعث کاهش مقاومت به خوردگی می‌شود.
- راه‌حل‌ها:
- انتخاب گریدهای پایدار (مانند 321 یا 347).
- عملیات حرارتی پس از جوشکاری (Annealing یا Solution Treatment).
- مواد مصرفی در جوشکاری فولاد نسوز
- الکترودها: الکترودهای حاوی ترکیب مشابه فولاد پایه (مانند E310 برای فولاد گرید 310).
- سیم جوش:
- ER308L: برای گریدهای آستنیتی مانند 304.
- ER316L: برای گریدهای مقاوم به خوردگی مانند 316.
- ER347: برای جلوگیری از خوردگی بین‌دانه‌ای.
- گاز محافظ: آرگون خالص یا ترکیب آرگون/هلیوم برای جلوگیری از اکسیداسیون.
- نکات کلیدی در جوشکاری فولاد نسوز
- پیش‌گرم و پس‌گرم:
- پیش‌گرم کردن برای جلوگیری از ترک‌خوردگی حرارتی ضروری است.
- پس‌گرم برای کاهش تنش‌ها و جلوگیری از ترک سرد توصیه می‌شود.
- تنظیم دمای بین‌پاس:
- دمای بین‌پاس معمولاً باید در محدوده 150-250°C کنترل شود.
- جوشکاری لایه‌ای:
- استفاده از چند پاس جوش برای قطعات ضخیم به کاهش تنش کمک می‌کند.
- تمیزکاری قبل و بعد از جوشکاری:
- حذف روغن، گریس و اکسیدها قبل از جوشکاری برای جلوگیری از ناخالصی در حوضچه جوش.
- کنترل حرارت ورودی:
- حرارت ورودی نباید بیش از حد باشد تا از اکسیداسیون و تغییر خواص مکانیکی فولاد جلوگیری شود.
- آزمون‌ها و کنترل کیفیت پس از جوشکاری
- بازرسی چشمی (VT): بررسی ترک‌های سطحی و عیوب جوش.
- آزمون مایع نافذ (PT): برای ترک‌های ریز سطحی.
- آزمون رادیوگرافی (RT): بررسی عیوب داخلی جوش.
- آزمون سختی و میکروساختار: برای اطمینان از کیفیت و خواص مکانیکی.
