جدول وزن تیرآهن | فرمول محاسبه وزن تیرآهن
فهرست مطالب

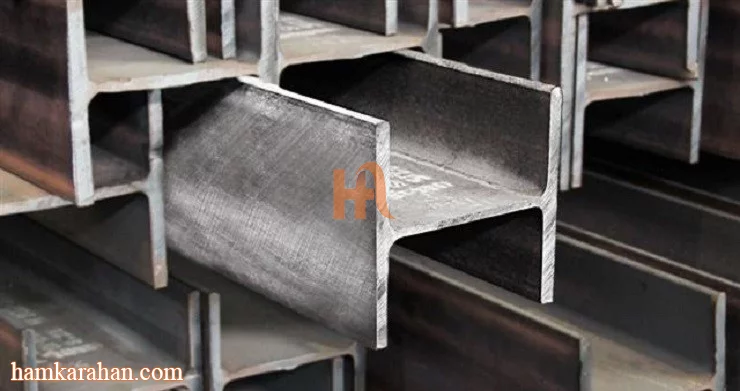

تیرآهن چیست؟
از آنجایی که تیرآهن یکی از مهم ترین پروفیل هایی است که در پروژه های ساختمانی و صنعتی استفاده می شود انتخاب تیرآهن مناسب بر قیمت و کیفیت پروژه تاثیر گذار خواهد بود. تیرآهن علاوه بر ساختمان سازی استفاده ی گسترده ای در سد سازی و پل سازی دارد. وزن این محصول در قیمت آن بسیار تاثیر گذار است. برای برآورد هزینه های یک پروژه باید میزان تیرآهن مورد نیاز یک ساختمان دقیق با وزن آن محاسبه شود و از قیمت تیرآهن معمولی اطلاع داشته باشید.
جدول اشتال تیرآهن
جدول اشتال، جدولی است که اطلاعات جامعی در خصوص وزن، سطح، مقطع، گشتاور، مقاوم و ... از تیرآهن به ما می دهد. این جدول با ارائه مشخصات ابعادی و مهندسی به مهندس عمران کمک می کند تا بتواند اقتصادی ترین و بادوام ترین انتخاب را به مدیر پروژه جهت تامین مواد اولیه ارائه دهد. در جدول وزنی تیرآهن، وزن تیرآهن با توجه به سایز تیرآهن قرار می گیرد که شما می توانید به راحتی وزن هر سایز را به دست آورید.
جدول وزنی تیرآهن IPE
|
سایز |
وزن شاخه 12 متری |
وزن هر متر |
|
8 |
72 |
6 |
|
10 |
98 |
8.1 |
|
12 |
125 |
10.4 |
|
14 |
155 |
12.9 |
|
16 |
190 |
15.8 |
|
18 |
226 |
18.8 |
|
20 |
269 |
22.4 |
|
22 |
315 |
26.2 |
|
24 |
369 |
30.7 |
|
27 |
434 |
36.1 |
|
30 |
507 |
42.2 |
|
33 |
590 |
49.1 |
|
36 |
686 |
57.1 |
|
40 |
796 |
66.3 |
|
45 |
932 |
77.6 |
|
50 |
1089 |
90.7 |
|
55 |
1272 |
106 |
|
60 |
1464 |
122 |
یکی دیگر از روش های محاسبه وزن تیرآهن استفاده از فرمول محاسبه می باشد.
تیرآهن در چهار دسته IPE، IPB، IPN و CNP موجود می باشد. هر مدل فرمول مخصوص به خود را دارد که در ادامه هریک را توضیح خواهیم داد.
فرمول محاسبه وزن تیرآهن IPE
طول تیرآهن * وزن یک متر تیرآهن ipe مطابق با جدول اشتال
مثال:
محاسبه تیرآهن IPE با طول 12 متر و وزن 18.8 کیلوگرم
12*18.8
جدول وزنی تیرآهن هاش سبک
|
سایز |
وزن شاخه 12 متری |
وزن هر متر |
|
10 |
16.7 |
200.4 |
|
12 |
19.9 |
238.8 |
|
14 |
24.7 |
296.4 |
|
16 |
30.4 |
364.8 |
|
18 |
35.5 |
426 |
|
20 |
42.3 |
507.6 |
|
22 |
50.5 |
606 |
|
24 |
60.3 |
723.6 |
|
28 |
76.4 |
916.8 |
|
30 |
88.3 |
1059 |
|
36 |
112 |
1344 |
|
40 |
125 |
1500 |
|
45 |
140 |
1680 |
|
50 |
155 |
1860 |
|
55 |
166 |
1992 |
|
60 |
178 |
2136 |
|
65 |
190 |
2280 |
|
70 |
204 |
2448 |
|
80 |
224 |
2688 |
|
90 |
252 |
3024 |
|
100 |
272 |
3264 |
جدول وزنی تیرآهن هاش سنگین
|
سایز |
وزن شاخه 12 متری |
وزن هر متر |
|
10 |
244 |
20.4 |
|
12 |
322 |
322 |
|
14 |
390 |
390 |
|
16 |
500 |
500 |
|
18 |
590 |
590 |
|
20 |
720 |
720 |
|
22 |
828 |
828 |
|
24 |
960 |
960 |
|
27 |
1075 |
1075 |
|
30 |
1210 |
1210 |
|
33 |
1370 |
1370 |
|
36 |
1551 |
1551 |
|
40 |
1603 |
1603 |
|
45 |
1754 |
1754 |
|
50 |
1860 |
1860 |
|
55 |
2052 |
2052 |
|
60 |
2244 |
2244 |
جدول وزنی تیرآهن هاش فوق سنگین
|
سایز |
وزن شاخه 12 متری |
وزن هر متر |
|
10 |
501.6 |
41.8 |
|
12 |
625.2 |
52.1 |
|
14 |
758.4 |
63.2 |
|
16 |
914.4 |
76.2 |
|
18 |
1066.8 |
88.9 |
|
20 |
1236 |
103 |
|
22 |
1404 |
117 |
|
24 |
1884 |
157 |
|
26 |
2064 |
172 |
|
28 |
2064 |
189 |
|
30 |
2856 |
238 |
|
34 |
2976 |
248 |
|
36 |
3000 |
250 |
|
40 |
3072 |
256 |
|
45 |
3156 |
263 |
|
50 |
3240 |
270 |
|
55 |
3336 |
278 |
|
60 |
3420 |
285 |
|
65 |
3516 |
293 |
|
70 |
3612 |
301 |
|
80 |
3804 |
317 |
|
90 |
3996 |
333 |
فرمول محاسبه وزن تیرآهن لانه زنبوری CNP
تیرآهن لانه زنبوری برای ساختمان هایی که عرض بیش از 8 متر دارند، سقف سوله، پل و سد و سالن استفاده بسیاری دارد. این تیرآهن به دلیل حفره هایی که در تنه خود دارد، مقاومت خمشی مناسبی در ساختمان به وجود می آورد و وزن ساختمان سنگین نمی شود.
فرمول محاسبه وزن تیرآهن CNP
طول تیرآهن بر اساس متر* وزن یک متر تیرآهن لانه زنبوری بر اساس جدول اشتال
تیرآهن دوبل
در برخی موارد برای ساخت سازه نیازمند است تا از دو تیرآهن کنار یک دیگر استفاده شود. به این مدل طراحی، تیرآهن دوبل می گویند.
فرمول محاسبه وزن تیرآهن دوبل
وزن یک متر از تیر بر اساس جدول اشتال * 2 * طول تیرآهن بر اساس متر
فرمول محاسبه وزن تیرآهن بر اساس چگالی
با استفاده از چگالی تیرآهن می توان وزن تیرآهن ساده و هاش را محاسبه کرد.
2 * (ضخامت بال * عرض بال) + (ضخامت جان * طول جان ) * طول * چگالی /1000
نکته: چگالی آهن 7.58 می باشد.
جدول وزنی تیرآهن کارخانه ها
وزن تیرآهن هر کارخانه، با توجه به استانداری که استفاده می کند متفاوت است. وزن تیرآهن تولیدی، هرچه به جدول اشتال نزدیک تر باشد، تیرآهن از کیفیت مطلوب تری برخوردار است.
|
سایز |
ذوب آهن |
فایکو |
اهواز |
آرین قزوین |
یزد |
جهان فولاد غرب |
ماهان |
|
12 |
125 Kg |
|
|
|
|
132 Kg |
|
|
14 |
155 Kg |
140 Kg |
135 Kg |
135 Kg |
150 Kg |
156 Kg |
115 Kg |
|
16 |
190 Kg |
170 Kg |
170 Kg |
170 Kg |
190 Kg |
192 Kg |
160 Kg |
|
18 |
230 Kg |
210 Kg |
|
200 Kg |
200 Kg |
228 Kg |
200 Kg |
|
20 |
275 Kg |
260 Kg |
|
250 Kg |
260 Kg |
279 Kg |
|
|
22 |
320 Kg |
310 Kg |
|
310 Kg |
310 Kg |
|
|
|
24 |
125 Kg |
360 Kg |
|
355 Kg |
|
|
|
|
27 |
435 Kg |
|
|
420 Kg |
|
|
|
|
30 |
500 Kg |
|
|
|
|
|
|
سوالات کابردی
وزن تیرآهن ipe چگونه محاسبه می شود؟
طول تیرآهن * وزن یک متر تیرآهن ipe مطابق با جدول اشتال
وزن تیرآهن cnp چگونه محاسبه می شود؟
طول تیرآهن بر اساس متر* وزن یک متر تیرآهن لانه زنبوری بر اساس جدول اشتال
وزن تیرآهن ipe و cnp براساس چگالی چگونه محاسبه می شود؟
2 * (ضخامت بال * عرض بال) + (ضخامت جان * طول جان ) * طول * چگالی /1000
وزن یک تیرآهن ipe سایز 20 با طول 12 متر به صورت تقریبی چند است؟
269 کیلوگرم
وزن تیرآهن 12 و 30 به تریب ذوبی چند کیلوگرم است؟
125 Kg
500 Kg
جدول اشتال چیست؟
جدول اشتال، جدولی است که اطلاعات جامعی در خصوص وزن، سطح، مقطع، گشتاور، مقاوم و ... از تیرآهن به ما می دهد.
