جداساز لرزهای چیست و انواع آن ؟
فهرست مطالب
جداساز لرزه ای چیست؟
انواع جداساز لرزه ای
جداساز لرزه ای بر مبنای لغزش
جداسازهای لرزه ای با هسته سربی
جداساز لرزه ای با آونگ اصطکاکی
مزایا و معایب سازه لرزه ای
جداساز لرزه ای چیست؟

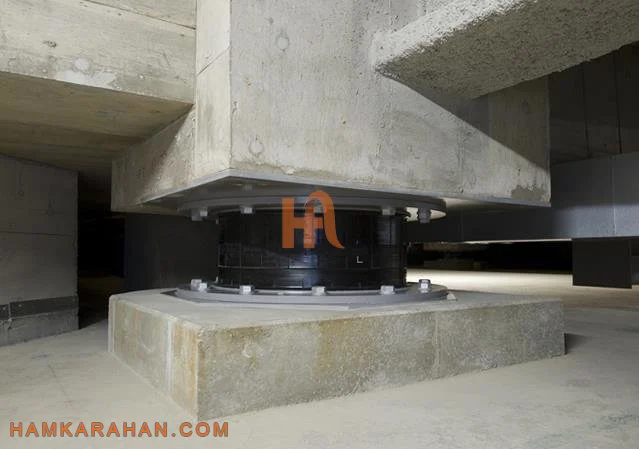

جداساز لرزهای (Seismic Isolator) یک سیستم مهندسی است که برای کاهش اثرات زمینلرزه بر روی سازهها طراحی شده است. این سیستمها بین پایه سازه و بستر آن نصب میشوند تا حرکتهای لرزهای زمین را کاهش داده و انتقال این حرکتها به سازه را به حداقل برسانند. هدف اصلی استفاده از جداسازهای لرزهای کاهش خسارات سازهای و حفظ ایمنی ساکنان در زمان وقوع زمینلرزه است.
جداسازهای لرزهای به دو دسته کلی تقسیم میشوند:
- جداسازهای لاستیکی با هسته سربی (LRB): این نوع جداسازها از لایههای لاستیکی و فولادی به همراه یک هسته سربی ساخته شدهاند. این ترکیب باعث انعطافپذیری و جذب انرژی لرزهای میشود.
- جداسازهای اصطکاکی (Friction Pendulum Bearings): این نوع جداسازها بر پایه اصل حرکت آونگی و اصطکاک عمل میکنند. آنها از صفحات فلزی و مادهای با ضریب اصطکاک پایین تشکیل شدهاند که امکان حرکت آونگی را فراهم میکنند.
مزایای استفاده از جداسازهای لرزهای شامل کاهش تغییر شکل سازه، کاهش خسارات سازهای و افزایش ایمنی ساکنان است. استفاده از این فناوری به ویژه در ساختمانهای حیاتی مانند بیمارستانها، مراکز اورژانس و سازههای بلندمرتبه اهمیت زیادی دارد.
انواع جداساز لرزه ای
جداسازهای لرزهای به انواع مختلفی تقسیم میشوند که هر کدام ویژگیها و کاربردهای خاص خود را دارند. در ادامه، به بررسی انواع رایج جداسازهای لرزهای میپردازیم:
-
جداسازهای لاستیکی با هسته سربی (Lead Rubber Bearings - LRB):
- از لایههای لاستیکی و فولادی به همراه یک هسته سربی ساخته شدهاند.
- ترکیب لاستیک و سرب باعث میشود این جداسازها انعطافپذیری بالایی داشته و انرژی لرزهای را جذب کنند.
- معمولاً در ساختمانهای بلند و سازههای حیاتی مانند بیمارستانها و مراکز اورژانس استفاده میشوند.
-
جداسازهای لاستیکی با میرایی بالا (High Damping Rubber Bearings - HDRB):
- شبیه به جداسازهای لاستیکی با هسته سربی هستند اما از لاستیک با میرایی بالا استفاده میکنند.
- این جداسازها دارای خاصیت میرایی بیشتری هستند و میتوانند انرژی لرزهای را به خوبی جذب کنند.
- در سازههایی که نیاز به میرایی بالاتر دارند، استفاده میشوند.
-
جداسازهای اصطکاکی پاندولی (Friction Pendulum Bearings - FPB):
- بر اساس اصل حرکت آونگی و اصطکاک عمل میکنند.
- از صفحات فلزی و مادهای با ضریب اصطکاک پایین تشکیل شدهاند که امکان حرکت آونگی را فراهم میکنند.
- در سازههای مختلف از جمله پلها و ساختمانهای بلند استفاده میشوند.
جداسازهای غلتکی (Sliding Bearings):
- این جداسازها از صفحات صاف یا کروی با لایههای لغزشی تشکیل شدهاند که به سازه اجازه حرکت افقی میدهند.
- معمولاً در پلها و سازههای بزرگ استفاده میشوند.
-
جداسازهای هیبریدی (Hybrid Bearings):
- ترکیبی از چند نوع جداساز مانند لاستیکی و غلتکی هستند.
- هدف از استفاده از جداسازهای هیبریدی بهبود عملکرد و کارایی در برابر زمینلرزههای مختلف است.
هر یک از این جداسازها ویژگیها و کاربردهای خاص خود را دارند و انتخاب نوع مناسب برای هر سازه بستگی به نیازهای خاص آن سازه و شرایط زمینلرزهای منطقه دارد.
جداساز لرزه ای بر مبنای لغزش
جداسازهای لرزهای بر مبنای لغزش (Sliding Bearings) نوعی سیستم جداسازی لرزهای هستند که از لغزش بین دو سطح برای کاهش انتقال نیروی لرزهای به سازه استفاده میکنند. این جداسازها از دو یا چند صفحه با سطوح صاف یا کروی و لایههای لغزشی تشکیل شدهاند. در هنگام وقوع زمینلرزه، این صفحات بر روی هم میلغزند و به سازه اجازه میدهند تا به طور کنترلشدهای حرکت کند و انرژی لرزهای را جذب کند.
انواع جداسازهای لغزشی:
-
جداسازهای پاندولی اصطکاکی (Friction Pendulum Bearings - FPB):
- این جداسازها از یک صفحه مقعر و یک صفحه محدب تشکیل شدهاند که بین آنها یک لایه لغزشی قرار دارد.
- حرکت آونگی این صفحات باعث کاهش نیروی لرزهای میشود و سازه به صورت آونگی حرکت میکند.
-
جداسازهای لغزشی با سطح صاف (Flat Sliding Bearings):
- این جداسازها از دو صفحه صاف با لایههای لغزشی تشکیل شدهاند که به سازه اجازه حرکت افقی میدهند.
- مناسب برای سازههای با تغییر شکل کم و نیاز به حرکت افقی محدود.
-
جداسازهای لغزشی با سطح کروی (Spherical Sliding Bearings):
- این نوع جداسازها از یک صفحه کروی و یک صفحه صاف تشکیل شدهاند.
- حرکت کروی این صفحات باعث میشود که سازه در همه جهات بتواند حرکت کند و نیروی لرزهای را جذب کند.
ویژگیها و مزایا:
- کاهش انتقال نیروهای لرزهای: این جداسازها با اجازه دادن به سازه برای حرکت در هنگام زمینلرزه، نیروی لرزهای را کاهش میدهند.
- سادگی در طراحی و نصب: طراحی این جداسازها ساده است و نصب آنها نیز نسبتاً آسان است.
- نگهداری کم: این جداسازها نیاز به نگهداری کمتری دارند و طول عمر بالایی دارند.
- کارایی بالا در انواع لرزهها: این سیستمها در انواع مختلف زمینلرزهها کارایی خوبی دارند و میتوانند در شرایط لرزهای مختلف عملکرد مناسبی داشته باشند.
کاربردها:
- پلها: استفاده گسترده در پلها برای کاهش نیروی لرزهای و افزایش ایمنی سازه.
- ساختمانهای بلند: به کارگیری در ساختمانهای بلند و سازههای حساس به لرزش برای کاهش خسارتها.
- سازههای صنعتی: در سازههای صنعتی که نیاز به حرکت کنترلشده در هنگام زمینلرزه دارند، استفاده میشود.
استفاده از جداسازهای لرزهای بر مبنای لغزش میتواند به طور قابلتوجهی از خسارات ناشی از زمینلرزهها بکاهد و ایمنی سازهها را افزایش دهد.
جداسازهای لرزه ای با هسته سربی
جداسازهای لرزهای با هسته سربی (Lead Rubber Bearings - LRB) یکی از انواع پرکاربرد جداسازهای لرزهای هستند که برای کاهش انتقال نیروهای لرزهای به سازهها طراحی شدهاند. این جداسازها از ترکیب لاستیک و هسته سربی ساخته شدهاند و با جذب و کاهش انرژی لرزهای، عملکرد سازه را در برابر زلزله بهبود میبخشند.
ساختار جداسازهای لرزهای با هسته سربی
جداسازهای لرزهای با هسته سربی شامل اجزای زیر هستند:
- لایههای لاستیکی: لایههای لاستیکی باعث انعطافپذیری و تغییر شکلپذیری جداساز میشوند. این لایهها به صورت لایهلایه روی هم قرار میگیرند.
- صفحات فولادی:بین هر لایه لاستیکی، یک صفحه فولادی قرار دارد که باعث افزایش مقاومت و استحکام جداساز میشود.
- هسته سربی: در مرکز جداساز، یک هسته سربی قرار دارد که نقش مهمی در جذب و کاهش انرژی لرزهای ایفا میکند.
عملکرد و ویژگیها
- کاهش انتقال نیروی لرزهای: هسته سربی با تغییر شکل پلاستیک خود انرژی لرزهای را جذب و مستهلک میکند. این ویژگی باعث کاهش نیروی منتقل شده به سازه میشود.
- انعطافپذیری بالا:لایههای لاستیکی با ایجاد انعطافپذیری در جداساز، امکان حرکت کنترلشده سازه را در زمان زلزله فراهم میکنند.
- میرایی بالا:این جداسازها دارای خاصیت میرایی بالایی هستند که به کاهش ارتعاشات سازه کمک میکند.
- استحکام و دوام: صفحات فولادی بین لایههای لاستیکی باعث افزایش استحکام و دوام جداساز میشوند.
کاربردها
- ساختمانهای بلند: استفاده گسترده در ساختمانهای بلند برای کاهش خسارات ناشی از زلزله.
- سازههای حیاتی: در سازههای حیاتی مانند بیمارستانها، مراکز اورژانس، و نیروگاهها برای افزایش ایمنی و کاهش ریسک.
- پلها و سازههای زیرساختی: در پلها و سایر سازههای زیرساختی برای افزایش مقاومت در برابر زلزله و کاهش نیاز به تعمیرات پس از زلزله.
مزایا
-افزایش ایمنی: کاهش انتقال نیروی لرزهای به سازهها و کاهش احتمال خرابی و آسیب.
- طول عمر بالا:جداسازهای لرزهای با هسته سربی به دلیل ساختار مقاوم و مواد با کیفیت دارای طول عمر بالایی هستند.
-کاهش هزینههای تعمیر و نگهداری: با کاهش خسارات ناشی از زلزله، هزینههای تعمیر و نگهداری پس از زلزله کاهش مییابد.
معایب
-هزینه اولیه بالا: هزینه نصب و استفاده از این نوع جداسازها نسبت به سیستمهای سنتی بالاتر است.
- نیاز به تخصص در طراحی و نصب: طراحی و نصب این سیستمها نیاز به تخصص و دانش فنی دارد.
جداسازهای لرزهای با هسته سربی یکی از موثرترین روشها برای کاهش خسارات ناشی از زلزله و افزایش ایمنی سازهها هستند و به طور گستردهای در مهندسی زلزله به کار گرفته میشوند.
جداسازهای لرزه ای الاستومری
جداسازهای لرزهای الاستومری (Elastomeric Bearings) از جمله فناوریهای پیشرفتهای هستند که برای کاهش اثرات مخرب زلزله بر سازهها استفاده میشوند. این جداسازها از مواد الاستومری (عموماً لاستیک طبیعی یا مصنوعی) ساخته شدهاند و با داشتن خاصیت ارتجاعی بالا، به جذب و کاهش انرژی لرزهای کمک میکنند.
ساختار جداسازهای لرزهای الاستومری
جداسازهای لرزهای الاستومری شامل اجزای زیر هستند:
- لایههای لاستیکی: این لایهها از لاستیک طبیعی یا مصنوعی ساخته شدهاند و انعطافپذیری بالایی دارند.
- صفحات فولادی: این صفحات بین لایههای لاستیکی قرار میگیرند تا استحکام و مقاومت جداساز را افزایش دهند. همچنین باعث میشوند تا جداساز تحت بارهای محوری و برشی پایدار باقی بماند.
- اتصالات بالا و پایین: این اتصالات به سازه و بستر زمین متصل میشوند و باعث انتقال نیروها به جداساز میشوند.
انواع جداسازهای لرزهای الاستومری
-
جداسازهای الاستومری با هسته سربی (Lead Rubber Bearings - LRB):
- این نوع جداسازها دارای یک هسته سربی در مرکز خود هستند که به جذب انرژی لرزهای کمک میکند.
- ترکیب لاستیک و سرب باعث افزایش خاصیت میرایی جداساز میشود.
-
جداسازهای الاستومری با میرایی بالا (High Damping Rubber Bearings - HDRB):
- این جداسازها از لاستیک با خاصیت میرایی بالا ساخته شدهاند.
- دارای توانایی جذب انرژی بالا هستند و برای کاربردهایی که نیاز به میرایی بیشتر دارند، مناسباند.
عملکرد و ویژگیها
-کاهش انتقال نیروی لرزهای: لایههای الاستومری با تغییر شکل انعطافپذیر خود انرژی لرزهای را جذب و کاهش میدهند.
- انعطافپذیری بالا:مواد الاستومری دارای خاصیت ارتجاعی بالایی هستند که باعث میشود سازه بتواند به صورت کنترلشدهای حرکت کند.
- استحکام و دوام: صفحات فولادی بین لایههای الاستومری باعث افزایش استحکام و دوام جداساز میشوند.
- میرایی مناسب: این جداسازها دارای خاصیت میرایی خوبی هستند که به کاهش ارتعاشات سازه کمک میکند.
کاربردها
- ساختمانهای بلند: استفاده گسترده در ساختمانهای بلند برای کاهش خسارات ناشی از زلزله.
- سازههای حیاتی: در سازههای حیاتی مانند بیمارستانها، مراکز اورژانس، و نیروگاهها برای افزایش ایمنی و کاهش ریسک.
- پلها و سازههای زیرساختی: در پلها و سایر سازههای زیرساختی برای افزایش مقاومت در برابر زلزله و کاهش نیاز به تعمیرات پس از زلزله.
مزایا
- افزایش ایمنی: کاهش انتقال نیروی لرزهای به سازهها و کاهش احتمال خرابی و آسیب.
- طول عمر بالا: جداسازهای لرزهای الاستومری به دلیل ساختار مقاوم و مواد با کیفیت دارای طول عمر بالایی هستند.
- کاهش هزینههای تعمیر و نگهداری:با کاهش خسارات ناشی از زلزله، هزینههای تعمیر و نگهداری پس از زلزله کاهش مییابد.
- نصب و طراحی نسبتاً ساده: در مقایسه با برخی از دیگر انواع جداسازها، نصب و طراحی جداسازهای الاستومری نسبتاً سادهتر است.
معایب
- هزینه اولیه بالا: هزینه نصب و استفاده از این نوع جداسازها نسبت به سیستمهای سنتی بالاتر است.
- نیاز به تخصص در طراحی و نصب: طراحی و نصب این سیستمها نیاز به تخصص و دانش فنی دارد.
جداسازهای لرزهای الاستومری با ویژگیهای منحصر به فرد خود، یکی از بهترین گزینهها برای کاهش خسارات ناشی از زلزله و افزایش ایمنی سازهها محسوب میشوند و به طور گستردهای در مهندسی زلزله به کار گرفته میشوند.
مزایا و معایب سازه لرزه ای
سازههای لرزهای که به منظور مقاومت در برابر زلزله طراحی و ساخته میشوند، دارای مزایا و معایب خاصی هستند. این مزایا و معایب بر اساس نوع طراحی، مواد مورد استفاده، و تکنولوژیهای به کار رفته متغیر هستند. در ادامه به بررسی این مزایا و معایب میپردازیم:
مزایا
-
افزایش ایمنی:
- سازههای لرزهای به طور خاص برای مقاومت در برابر نیروهای زلزله طراحی شدهاند و میتوانند به طور قابل توجهی ایمنی ساکنان و کاربران را افزایش دهند.
-
کاهش خسارات مالی:
- این سازهها میتوانند از خسارات گسترده به ساختمانها و تأسیسات جلوگیری کنند، که در نتیجه هزینههای تعمیر و بازسازی پس از زلزله کاهش مییابد.
-
تداوم عملکرد:
- سازههای لرزهای به گونهای طراحی شدهاند که حتی پس از وقوع زلزله بتوانند به عملکرد خود ادامه دهند، که این ویژگی در سازههای حیاتی مانند بیمارستانها و نیروگاهها اهمیت بسیاری دارد.
-
کاهش زمان تعطیلی:
- به دلیل کاهش خسارات، زمان مورد نیاز برای بازگشت به عملکرد عادی پس از زلزله کاهش مییابد.
-
کاهش هزینه بیمه:
- داشتن سازههای مقاوم در برابر زلزله میتواند منجر به کاهش هزینههای بیمه شود، زیرا ریسک خسارت کاهش مییابد.
-
ارتقای ارزش ملک:
- سازههای مقاوم در برابر زلزله معمولاً ارزش بالاتری در بازار دارند، زیرا ایمنی و قابلیت اطمینان بالاتری دارند.
معایب
-
هزینه اولیه بالا:
- طراحی و ساخت سازههای لرزهای معمولاً هزینه بیشتری نسبت به سازههای معمولی دارد. استفاده از مواد با کیفیت بالاتر و فناوریهای پیشرفتهتر هزینهها را افزایش میدهد.
-
*نیاز به تخصص و دانش فنی:
- طراحی و ساخت سازههای لرزهای نیازمند تخصص و دانش فنی بالاست و ممکن است نیاز به مشاوران و مهندسین متخصص داشته باشد.
-
نگهداری و بازرسی دورهای:
- سازههای لرزهای نیاز به نگهداری و بازرسی دورهای دارند تا از عملکرد صحیح آنها در طول زمان اطمینان حاصل شود.
-
محدودیتهای طراحی:
- برخی از فناوریهای مقاومت لرزهای ممکن است محدودیتهایی در طراحی ایجاد کنند، مانند محدودیت در انتخاب مواد یا نیاز به فضای اضافی برای نصب سیستمهای جداسازی لرزهای.
-
پیچیدگی ساخت:
- فرآیند ساخت سازههای لرزهای ممکن است پیچیدهتر و زمانبرتر از ساخت سازههای معمولی باشد.
-
محدودیت در تغییرات بعدی:
- انجام تغییرات و اصلاحات در سازههای لرزهای پس از ساخت ممکن است دشوارتر و پرهزینهتر باشد، زیرا نیاز به حفظ یکپارچگی سیستمهای مقاومتی دارد.
نتیجهگیری
سازههای لرزهای با وجود هزینههای اولیه و نیاز به تخصص فنی، مزایای زیادی از جمله افزایش ایمنی، کاهش خسارات مالی و تداوم عملکرد را فراهم میکنند. این مزایا به ویژه در مناطق زلزلهخیز و برای سازههای حیاتی اهمیت زیادی دارند. با این حال، باید معایب و چالشهای مرتبط با طراحی، ساخت و نگهداری این سازهها نیز مورد توجه قرار گیرد تا بتوان تصمیمات مناسبی در این زمینه اتخاذ کرد.
