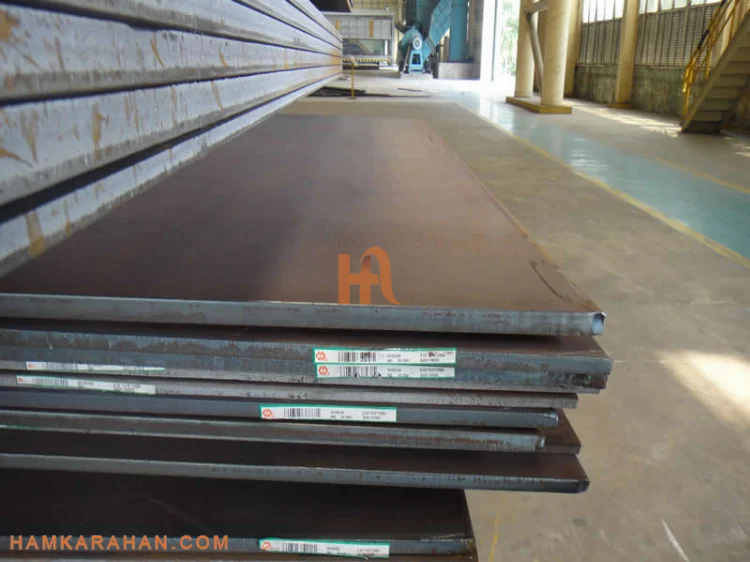

ورق 17Mn4 چیست؟
ورق 17Mn4 یک نوع فولاد آلیاژی است که به دلیل ترکیب شیمیایی خاص خود، مقاومت بالایی در برابر فشار و دما دارد. این فولاد در استاندارد DIN 17155 تعریف شده و عمدتاً برای ساخت دیگهای بخار، مخازن تحت فشار و مبدلهای حرارتی استفاده میشود.
ورق 17Mn4 یک نوع فولاد آلیاژی است که به دلیل ترکیب شیمیایی خاص خود، مقاومت بالایی در برابر فشار و دما دارد. این فولاد در استاندارد DIN 17155 تعریف شده و عمدتاً برای ساخت دیگهای بخار، مخازن تحت فشار و مبدلهای حرارتی استفاده میشود.
ویژگیهای ورق 17Mn4
- ترکیب شیمیایی: شامل کربن، منگنز، سیلیسیم، فسفر و گوگرد است.
- مقاومت مکانیکی: استحکام کششی و تسلیم بالا، مناسب برای کاربردهای صنعتی تحت فشار
- مقاومت در برابر حرارت: قابلیت کار در دماهای بالا
- جوشپذیری خوب: امکان جوشکاری بدون نیاز به پیشگرم
این فولاد در صنایع نفت، گاز، پتروشیمی و نیروگاهی برای تولید تجهیزات حساس به کار میرود.
ترکیب شیمیایی و ویژگیهای مکانیکی ورق 17Mn4
ترکیب شیمیایی ورق 17Mn4 (بر اساس استاندارد DIN 17155)
| عنصر | درصد وزنی (%) |
|---|---|
| کربن (C) | 0.14 - 0.22 |
| سیلیسیم (Si) | 0.15 - 0.40 |
| منگنز (Mn) | 1.00 - 1.30 |
| فسفر (P) | ≤ 0.035 |
| گوگرد (S) | ≤ 0.035 |
ویژگیهای مکانیکی ورق 17Mn4
| ویژگی | مقدار |
|---|---|
| استحکام کششی (Tensile Strength) | 450 - 600 MPa |
| حد تسلیم (Yield Strength) | ≥ 255 MPa (برای ضخامت ≤ 16mm) |
| ازدیاد طول (Elongation) | 22 - 25% (بسته به ضخامت) |
| سختی (Brinell Hardness) | 130 - 180 HB |
ویژگیهای کلیدی و کاربردها
مقاومت خوب در برابر فشار و حرارت
جوشپذیری مناسب بدون نیاز به عملیات حرارتی خاص
کاربرد در دیگهای بخار، مبدلهای حرارتی، مخازن تحت فشار، تجهیزات نفت و گاز
فرآیند تولید و عملیات حرارتی ورق 17Mn4
فرآیند تولید و عملیات حرارتی ورق 17Mn4
- فرآیند تولید
ورق 17Mn4 از طریق روشهای نورد گرم تولید میشود. مراحل کلی تولید آن شامل موارد زیر است:
- ذوب فولاد: ترکیب شیمیایی دقیق با استفاده از کورههای قوس الکتریکی یا کنورتور تنظیم میشود.
- ریختهگری مداوم (Continuous Casting): فولاد مذاب به صورت اسلب (Slab) یا تختال ریختهگری میشود.
- نورد گرم (Hot Rolling): تختال در دمای بالا نورد میشود تا به ضخامت مورد نظر برسد.
- خنککاری کنترلشده: برای دستیابی به ساختار میکروسکوپی یکنواخت، ورقها تحت خنککاری کنترلشده قرار میگیرند.
- برش و آمادهسازی نهایی: ورقها به اندازههای استاندارد برش داده شده و سطح آنها تمیزکاری میشود.
- عملیات حرارتی
نرماله کردن (Normalizing):
- دمای 890 تا 950 درجه سانتیگراد
- خنککاری در هوای آزاد برای بهبود خواص مکانیکی و افزایش چقرمگی
تنشزدایی (Stress Relieving):
- در صورت نیاز، برای کاهش تنشهای پسماند ناشی از نورد یا جوشکاری
- معمولاً در دمای 550 تا 650 درجه سانتیگراد انجام میشود
بازپخت (Annealing) (در موارد خاص):
- در دمای پایینتر از نرماله کردن، برای افزایش نرمی و بهبود قابلیت ماشینکاری
نتایج عملیات حرارتی
بهبود استحکام و چقرمگی
افزایش مقاومت در برابر ترکخوردگی و تنشهای حرارتی
بهبود قابلیت جوشکاری و شکلپذیری
این عملیات حرارتی باعث میشود ورق 17Mn4 برای مخازن تحت فشار، دیگهای بخار، و تجهیزات نفت و گاز مناسب باشد.
مزایای ورق 17Mn4
مزایای ورق 17Mn4
مقاومت مکانیکی بالا
دارای استحکام کششی 450 تا 600 مگاپاسکال و حد تسلیم حداقل 255 مگاپاسکال که آن را برای کاربردهای تحت فشار مناسب میکند.
مقاومت در برابر دماهای بالا
ساختار آلیاژی این ورق باعث میشود در دمای بالا عملکرد پایدار داشته باشد، به همین دلیل در دیگهای بخار و مبدلهای حرارتی استفاده میشود.
چقرمگی و شکلپذیری مناسب
مقدار مناسب منگنز و کربن باعث افزایش چقرمگی، انعطافپذیری و قابلیت شکلدهی میشود، که امکان نوردکاری و فرمدهی را فراهم میکند.
جوشپذیری خوب
مقدار کم کربن و حضور منگنز، باعث بهبود قابلیت جوشکاری بدون نیاز به عملیات پیشگرم یا پسگرم خاصی میشود.
مقاومت در برابر تنش و خستگی
به دلیل عملیات نرمالهسازی، این ورق در برابر تنشهای مکانیکی و حرارتی مقاوم بوده و عمر طولانی دارد.
کاربرد گسترده در صنایع حساس
به دلیل خواص عالی، در مخازن تحت فشار، دیگهای بخار، پالایشگاهها، نیروگاهها و صنایع نفت و گاز استفاده میشود.
کاربردهای ورق 17Mn4
کاربردهای ورق 17Mn4
ورق 17Mn4 به دلیل مقاومت بالا در برابر فشار و حرارت، جوشپذیری مناسب و استحکام مکانیکی عالی، در صنایع مختلفی مورد استفاده قرار میگیرد. مهمترین کاربردهای آن عبارتند از:
- صنعت نفت، گاز و پتروشیمی
مخازن تحت فشار (Pressure Vessels)
مبدلهای حرارتی (Heat Exchangers)
خطوط لوله انتقال سیالات داغ و تحت فشار
راکتورها و برجهای پالایشگاهی
- صنایع نیروگاهی
دیگهای بخار (Boilers) برای تولید بخار در نیروگاهها
تجهیزات نیروگاهی که در دما و فشار بالا کار میکنند
مخازن ذخیره سوخت و آب در نیروگاهها
- صنعت شیمیایی و دارویی
راکتورها و تجهیزات فرآیندی که نیاز به مقاومت در برابر فشار و حرارت دارند
مخازن ذخیره مواد شیمیایی که در دمای بالا نگهداری میشوند
- صنعت حملونقل و دریایی
ساخت بویلرهای کشتی و سیستمهای گرمایشی دریایی
ساخت مخازن ذخیره و انتقال در کشتیها و قطارها
- صنایع فلزی و ماشینسازی
قطعاتی که نیاز به تحمل فشار بالا دارند
سازههای فلزی صنعتی که تحت حرارت و تنش قرار میگیرند
چرا از ورق 17Mn4 استفاده میشود؟
تحمل فشار بالا – مناسب برای مخازن و تجهیزات تحت فشار
مقاومت در برابر دمای بالا – مناسب برای صنایع حرارتی
جوشپذیری خوب – بدون نیاز به پیشگرم یا پسگرم خاص
دوام و طول عمر بالا – مقاومت در برابر تنش و خوردگی
به دلیل این ویژگیها، ورق 17Mn4 یکی از پرکاربردترین فولادهای صنعتی در تجهیزات تحت فشار و دمای بالا محسوب میشود.
مشخصات فنی و وزن ورق 17Mn4
مشخصات فنی و وزن ورق 17Mn4
- مشخصات فنی ورق 17Mn4
| مشخصه | مقدار |
|---|---|
| استاندارد تولید | DIN 17155 |
| استحکام کششی (Tensile Strength) | 450 - 600 MPa |
| حد تسلیم (Yield Strength) | ≥ 255 MPa (برای ضخامت ≤ 16mm) |
| ازدیاد طول (Elongation) | 22 - 25% |
| سختی برینل (Brinell Hardness - HBW) | 130 - 180 HB |
| چگالی (Density) | 7.85 g/cm³ |
| دمای نرمالهسازی | 890 - 950°C |
- وزن ورق 17Mn4
وزن ورق 17Mn4 مشابه سایر فولادهای کربنی و آلیاژی، بر اساس فرمول زیر محاسبه میشود:
وزن (kg)=طول (m)×عرض (m)×ضخامت (mm)×7.85\text{وزن (kg)} = \text{طول (m)} \times \text{عرض (m)} \times \text{ضخامت (mm)} \times 7.85
جدول وزن ورق 17Mn4 بر اساس ضخامتهای مختلف:
| ضخامت (mm) | وزن (kg) در هر متر مربع |
|---|---|
| 3 | 23.55 |
| 5 | 39.25 |
| 8 | 62.8 |
| 10 | 78.5 |
| 12 | 94.2 |
| 15 | 117.75 |
| 20 | 157 |
| 25 | 196.25 |
| 30 | 235.5 |
| 40 | 314 |
| 50 | 392.5 |
نکته: وزنهای ذکرشده برای هر متر مربع ورق محاسبه شدهاند. برای محاسبه وزن کل، باید مساحت کل ورق را در مقدار جدول ضرب کنید.
عوامل مؤثر بر قیمت ورق 17Mn4
عوامل مؤثر بر قیمت ورق 17Mn4
قیمت ورق 17Mn4 به عوامل متعددی بستگی دارد که میتوان آنها را به دو دسته عوامل داخلی (مرتبط با تولید و عرضه) و عوامل خارجی (بازار و شرایط اقتصادی) تقسیم کرد.
- عوامل داخلی (تولید و عرضه)
مواد اولیه و ترکیب شیمیایی
- قیمت عناصر آلیاژی مانند منگنز، کربن و سیلیسیم که در تولید این ورق استفاده میشوند، تأثیر مستقیمی بر هزینه نهایی دارند.
فرآیند تولید و عملیات حرارتی
- هزینههای مربوط به نورد گرم، نرمالهسازی و کنترل کیفیت میتواند بر قیمت تأثیر بگذارد.
ضخامت و ابعاد ورق
- ورقهای ضخیمتر و با ابعاد بزرگتر به دلیل مصرف بیشتر مواد اولیه و دشواری در حملونقل، قیمت بالاتری دارند.
استانداردهای فنی و گواهینامهها
- ورقهایی که دارای تأییدیههای استاندارد بینالمللی مانند DIN 17155 یا EN 10028 باشند، معمولاً قیمت بالاتری دارند.
روشهای برش و فرآوری نهایی
- اگر ورق بهصورت سفارشی برش داده شود یا دارای عملیات اضافی مانند پوششدهی ضدزنگ یا ماشینکاری خاص باشد، قیمت آن افزایش مییابد.
- عوامل خارجی (بازار و شرایط اقتصادی)
نوسانات قیمت فولاد در بازار جهانی
- تغییرات در قیمت سنگ آهن، کک و سایر مواد اولیه فولاد مستقیماً روی قیمت ورق 17Mn4 تأثیر میگذارد.
نرخ ارز و واردات
- از آنجایی که بخشی از ورقهای 17Mn4 وارداتی هستند، نوسانات دلار و یورو بر قیمت آنها اثر دارد.
عرضه و تقاضا در صنایع مصرفکننده
- افزایش پروژههای صنعتی در نفت، گاز، پتروشیمی و نیروگاهها باعث افزایش تقاضا و در نتیجه افزایش قیمت میشود.
هزینه حملونقل و تعرفههای گمرکی
- هزینههای حمل داخلی و بینالمللی، بهویژه برای ورقهای سنگین و بزرگ، قیمت نهایی را تحت تأثیر قرار میدهد.
شرایط سیاسی و تحریمها
- تحریمهای تجاری و محدودیتهای وارداتی میتوانند باعث کاهش عرضه و افزایش قیمت ورقهای خاص مانند 17Mn4 شوند.
جمعبندی
عوامل اصلی تأثیرگذار بر قیمت:
نوسانات قیمت فولاد در بازار جهانی
نرخ ارز و هزینه واردات
ضخامت و ابعاد ورق
استانداردهای فنی و گواهینامهها
میزان عرضه و تقاضا در صنایع بزرگ
