خمکاری میلگرد و روش ها آن

فهرست مطالب

• خمکاری میلگرد چیست؟
• انواع خم کاری میلگرد
• روش های خمکاری میلگرد
• خم کاری میلگرد به روش دستی
• خم کاری میلگرد به روش ماشینی
• خمکاری میلگرد به روش برقی
• خمکاری میلگرد به روش هیدرولیکی
• استاندارد خم کاری میلگرد
• سوالات کاربردی

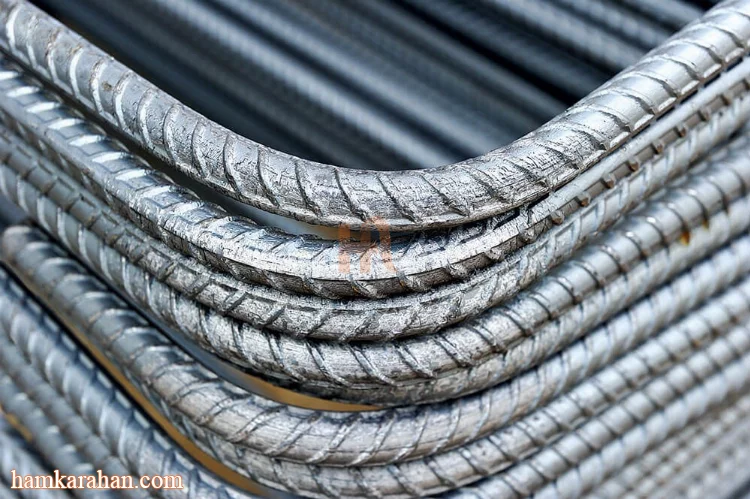

خمکاری میلگرد چیست؟

میلگرد در طول استاندارد 12 و 6 متری تولید می شود و گاهی بسته به نوع استفاده در پروژه نیاز به تغییر شکل دارد. تغییرشکل یا خمکاری میلگرد با استفاده از دستگاه های مخصوص این کار انجام می شود که در اینجا به بررسی آن خواهیم پرداخت.

خمکاری میلگرد به معنی تغییر شکل میلگرد بدون ایجاد شکستگی است. برای خم شدن یک میلگرد، سطح درونی میلگرد تحت فشار و سطح بیرونی میلگرد تحت کشش قرار می گیرد و در نهایت میلگرد خم می شود.

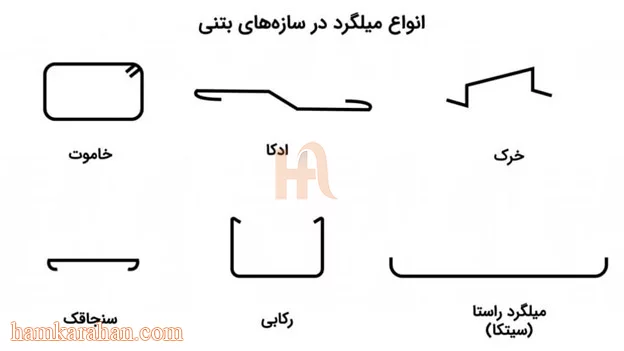

انواع خم کاری میلگرد

• میلگرد راستا
• میلگرد خاموت
• میلگرد ادکا
• میلگرد سنجاقک
• میلگرد رکابی
• میلگرد خرک

روش های خمکاری میلگرد

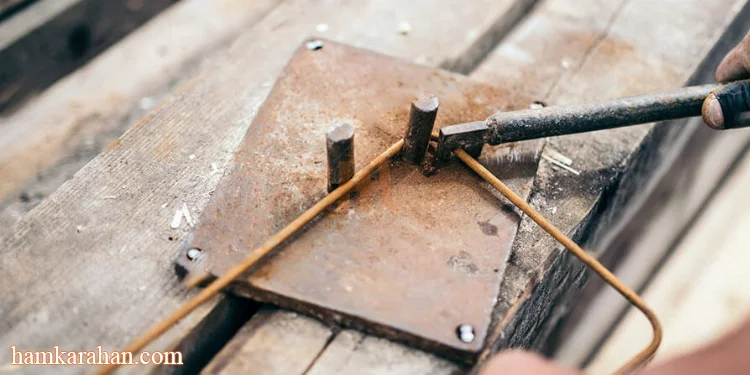

 خم کاری میلگرد به روش دستی

برای میلگرد هایی که قطر آن کم تر از 12 میلی متر است مناسب می باشد. در این روش علاوه بر یک اپراتور متخصص به موارد زیر نیاز است:

میز

یک میزاستاندارد با حداقل 80 سانتی متر ارتفاع است که اپراتور از آن برای خم کردن میلگرد استفاده می کند.

صفحه

یک صفحه فولادی به شکل مستطیل و یا مربع است و روی آن تعدادی خار فولادی قرار دارد تا از حرکت میلگرد در جهات مختلف جلوگیری شود.

آچار

آچاری به شکل F  انگلیسی می باشد که به وسیله آن و وارد کردن نیرو، میلگرد حول محور نقطه خار خم کن خم می شود. این آچار دارای دسته ای به طول 50 تا 150 سانتی متر است.

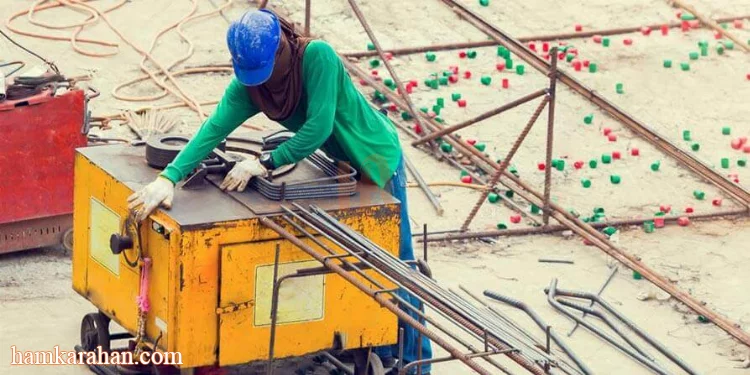

خم کاری میلگرد به روش ماشینی

برای میلگرد هایی که قطر آن بیشتر از 12 میلی متر است مناسب می باشد. خم کردن میلگرد با استفاده از روش ماشینی به صورت برقی و هیدرولیک انجام می گیرد.

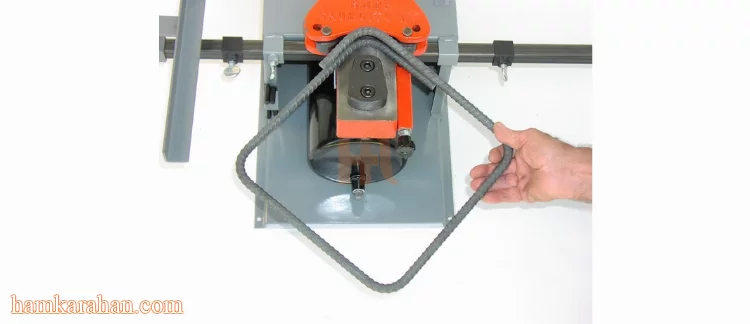

خمکاری میلگرد به روش برقی

در روش برقی، آچار به کمک نیروی الکتریکی حرکت می کند به این صورت که ابتدا نقطه ای از میلگرد که باید خم شود علامت گذاری می شود.سپس پدال دستگاه فشار داده می شود و یک میله فولادی به جای آچار عمل کرده و به میلگرد نیرو وارد می کندو در نهایت باعث خم شدن میلگرد می شود.

خمکاری میلگرد به روش هیدرولیکی

در این دستگاه یک بازوی هیدرولیکی با وارد کردن نیرو به میلگرد منجر به خم شدن آن خواهد شد. برای خم شدن میلگرد با این روش ابتدا نقطه مورد نظر در میلگرد انتخاب می شود، سپس فک نگهدارنده روی نقطه فیکس می شود و بازوی هیدرولیکی که نقش آچار را به عهده دارد شروع به حرکت کرده و در نهایت میلگرد خم می شود.

استاندارد خمکاری میلگرد

آیین نامه ACD  و یا بتن آمریکا دارای قوانین و ضوابطی می باشد تا خمکاری میلگرد به شیوه ی صحیح انجام گیرد تا تنشی در محل اتصال میلگرد به بتن ایجاد نشود. در ادامه با این استاندارد آشنا خواهیم شد.

خمکاری میلگرد برای زوایا 90 و 180 درجه انجام می گیرد که موارد زیر در آن باید رعایت گردد:

حداقل قطر قلاب برای میلگرد های با سایز 10 تا 25 میلی متر باید 6 برابر اندازه میلگرد باشد.

حداقل قطر قلاب برای میلگرد های با سایز 29 تا 36 میلی متر باید 8 برابر اندازه میلگرد باشد.

حداقل قطر قلاب برای میلگرد های با سایز 43 تا 57 میلی متر باید 10 برابر اندازه میلگرد باشد.

سوالات کاربردی

خمکاری میلگرد چیست؟

خمکاری میلگرد به معنی تغییر شکل میلگرد بدون ایجاد شکستگی است.

روش های خمکاری میلگرد کدام است؟

• دستی
• برقی
• هیدرولیکی

طبق قانون استاندارد آمریکا خم کاری میلگرد های با سایز 43 تا 57 میلی متر به چه صورت باشد؟

حداقل قطر قلاب برای میلگرد های با سایز 43 تا 57 میلی متر باید 10 برابر اندازه میلگرد باشد.

در روش خمکاری میلگرد برای خم شدن میلگرد از چه ابزاری استفاده می شود؟

• میز
• صفحه
• آچار F
