جدول وزن لوله مانیسمان

مقدمه

لوله مانیسمان یا لوله بدون درز (Seamless Pipe) یکی از پرکاربردترین محصولات فولادی در صنایع مختلف است که به دلیل ساختار یکپارچه و نداشتن خط جوش طولی، مقاومت بالایی در برابر فشار و دمای کاری دارد. این نوع لوله در پروژه‌هایی مانند نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع فرآیندی، تأسیسات صنعتی و خطوط انتقال سیالات مورد استفاده قرار می‌گیرد.

یکی از مهم‌ترین اطلاعاتی که هنگام خرید لوله مانیسمان باید بررسی شود، وزن لوله است. وزن لوله علاوه بر تأثیر مستقیم روی قیمت نهایی، در محاسبه تناژ خرید، هزینه حمل‌ونقل، انتخاب تجهیزات جابه‌جایی و برآورد هزینه اجرای پروژه اهمیت زیادی دارد.

جدول وزن لوله مانیسمان به خریداران و مهندسان کمک می‌کند تا با توجه به سایز اسمی، قطر خارجی، ضخامت و رده لوله، وزن تقریبی محصول را مشخص کنند. این جداول معمولاً بر اساس استانداردهای معتبر مانند ASME B36.10 تهیه می‌شوند و وزن واحد طول لوله را بر حسب کیلوگرم بر متر (kg/m) نمایش می‌دهند.

جدول وزن لوله مانیسمان چگونه خوانده می‌شود؟

قبل از استفاده از جدول وزن لوله مانیسمان، باید با اصطلاحات فنی موجود در آن آشنا باشید.

سایز اسمی لوله (NPS)

سایز لوله معمولاً با واحد اینچ اعلام می‌شود. برای مثال:

• لوله مانیسمان 1 اینچ
• لوله مانیسمان 2 اینچ
• لوله مانیسمان 4 اینچ
• لوله مانیسمان 6 اینچ

نکته مهم این است که عدد اعلام‌شده برای سایز اسمی، همیشه برابر با قطر واقعی خارجی لوله نیست.

قطر خارجی لوله (OD)

قطر خارجی یا OD یکی از مهم‌ترین پارامترهای جدول وزن است و در محاسبه وزن لوله نقش مستقیم دارد.

به عنوان نمونه:

• لوله  2 اینچ دارای قطر خارجی حدود 60٫3 میلی‌متر است.
• لوله  4 اینچ دارای قطر خارجی حدود 114٫3 میلی‌متر است.

رده لوله (Schedule)

رده یا Schedule نشان‌دهنده ضخامت جداره لوله است.

هرچه رده افزایش پیدا کند:

• ضخامت لوله بیشتر می‌شود.
• وزن هر متر افزایش پیدا می‌کند.
• مقاومت لوله در برابر فشار بیشتر می‌شود.

از رده‌های رایج لوله مانیسمان می‌توان به موارد زیر اشاره کرد:

• STD
• SCH40
• SCH80
• SCH160
• XXS

جدول وزن لوله مانیسمان بر اساس استاندارد ASME B36.10

جدول زیر بر اساس اطلاعات استاندارد لوله‌های فولادی بدون درز تهیه شده است. در این جدول:

• سایز اسمی لوله بر حسب اینچ مشخص شده است.
• قطر خارجی بر حسب میلی‌متر درج شده است.
• وزن‌ها بر اساس کیلوگرم بر متر (kg/m) هستند.
• رده‌های مختلف لوله برای مقایسه وزن آورده شده‌اند.

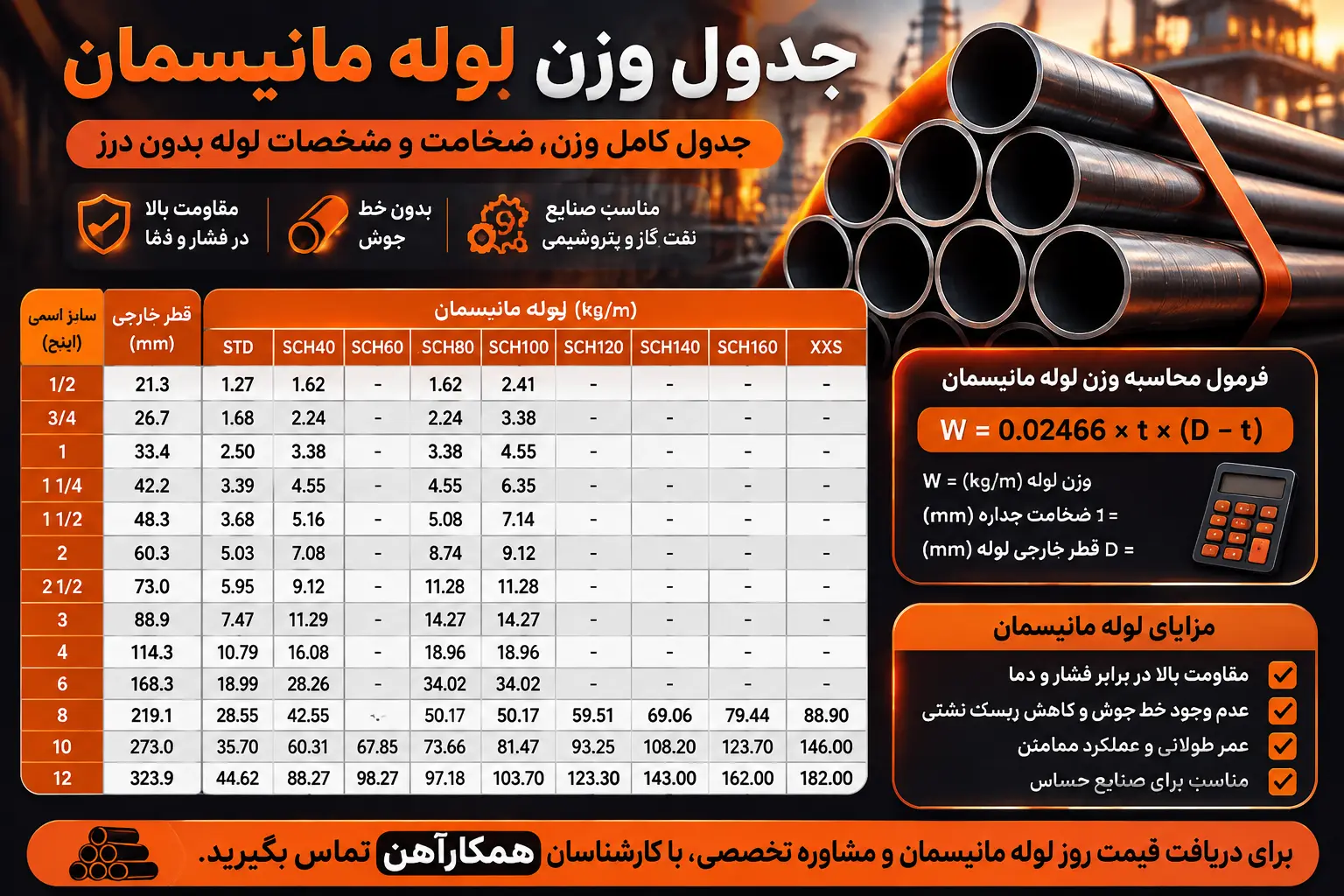

جدول وزن لوله مانیسمان

نکته مهم درباره جدول وزن لوله مانیسمان

در این جدول مشاهده می‌کنید که یک سایز مشخص می‌تواند چند وزن مختلف داشته باشد. دلیل این موضوع تفاوت در ضخامت جداره و رده لوله است.

برای مثال، لوله مانیسمان 4 اینچ:

• در رده سبک‌تر وزن کمتری دارد.
• در SCH40 وزن بیشتری دارد.
• در رده‌های بالاتر مانند SCH80 یا SCH160 به دلیل ضخامت بیشتر، سنگین‌تر خواهد بود.

به همین دلیل هنگام خرید لوله مانیسمان، اعلام سایز به تنهایی کافی نیست و باید رده و ضخامت نیز مشخص شود.

با افزایش سایز لوله‌های مانیسمان، وزن هر متر لوله نیز افزایش پیدا می‌کند. این لوله‌ها معمولاً در پروژه‌های بزرگ صنعتی مانند خطوط انتقال نفت و گاز، پالایشگاه‌ها، نیروگاه‌ها و صنایع سنگین استفاده می‌شوند.

در سایزهای بالاتر، تفاوت بین رده‌های مختلف اهمیت بیشتری پیدا می‌کند؛ زیرا افزایش چند میلی‌متر در ضخامت جداره می‌تواند باعث افزایش قابل توجه وزن کل پروژه شود.

جدول وزن لوله مانیسمان سایز 8 تا 20 اینچ

جدول وزن لوله مانیسمان سایزهای بزرگ صنعتی

لوله‌های سایز بزرگ معمولاً برای خطوط اصلی انتقال استفاده می‌شوند. در این سایزها، انتخاب رده مناسب اهمیت زیادی دارد؛ زیرا افزایش وزن لوله می‌تواند روی هزینه‌های پروژه، حمل‌ونقل و تجهیزات نصب تأثیر مستقیم بگذارد.

جدول وزن لوله مانیسمان سایز 22 تا 48 اینچ

چرا وزن لوله مانیسمان در سایزهای بزرگ اهمیت بیشتری دارد؟

در پروژه‌های صنعتی بزرگ، حتی اختلاف چند کیلوگرم در وزن هر متر لوله می‌تواند باعث تغییر قابل توجه در هزینه نهایی شود.

برای مثال، اگر در یک پروژه چند صد متر لوله با قطر بالا استفاده شود، افزایش وزن ناشی از انتخاب رده بالاتر می‌تواند:

• هزینه خرید فولاد را افزایش دهد.
• هزینه حمل را بیشتر کند.
• نیاز به تجهیزات سنگین‌تر برای نصب ایجاد کند.
• روی طراحی ساپورت‌ها و سازه‌های نگهدارنده تأثیر بگذارد.

به همین دلیل مهندسان قبل از انتخاب لوله، علاوه بر فشار کاری و دما، وزن لوله را نیز بررسی می‌کنند.

تفاوت وزن لوله مانیسمان سبک و سنگین

به طور کلی لوله‌های مانیسمان را می‌توان از نظر وزن به سه گروه تقسیم کرد:

لوله مانیسمان سبک

این لوله‌ها ضخامت کمتر و وزن پایین‌تری دارند و برای کاربردهایی با فشار کاری کمتر استفاده می‌شوند.

لوله مانیسمان متوسط

رایج‌ترین نوع در بازار است و معمولاً شامل رده‌هایی مانند SCH40 می‌شود.

لوله مانیسمان سنگین

این گروه شامل رده‌های بالاتر مانند SCH80، SCH160 و XXS است و برای شرایط کاری سخت و فشارهای بالا کاربرد دارد.

چگونه از جدول وزن لوله مانیسمان برای خرید استفاده کنیم؟

برای انتخاب صحیح لوله باید ابتدا مشخصات پروژه مشخص شود:

1. سایز مورد نیاز

مانند:

• 2اینچ
• 4اینچ
• 6اینچ
• 8اینچ

2. فشار کاری سیستم

فشار بالاتر معمولاً نیازمند لوله با ضخامت بیشتر است.

3. رده لوله

بر اساس شرایط کاری، Schedule مناسب انتخاب می‌شود.

4. وزن مورد نیاز

پس از مشخص شدن وزن هر متر، می‌توان وزن کل سفارش را محاسبه کرد.

فرمول:

وزن کل سفارش = وزن هر متر × طول کل لوله

فرمول محاسبه وزن لوله مانیسمان

علاوه بر استفاده از جدول وزن لوله مانیسمان، می‌توان وزن تئوری لوله را با استفاده از فرمول استاندارد محاسبه کرد. این روش زمانی کاربرد دارد که کاربر مشخصات دقیق لوله مانند قطر خارجی و ضخامت جداره را در اختیار داشته باشد.

فرمول رایج محاسبه وزن یک متر لوله فولادی:

[
وزن(kg/m)=0.02466 \times ضخامت(mm) \times (قطر خارجی(mm)-ضخامت(mm))
]

در این فرمول:

• وزن (kg/m): وزن یک متر از لوله بر حسب کیلوگرم
• ضخامت (t): ضخامت جداره لوله بر حسب میلی‌متر
• قطر خارجی (D): قطر بیرونی لوله بر حسب میلی‌متر
• 0٫02466: ضریب ثابت محاسبه بر اساس چگالی فولاد

این فرمول همان مبنایی است که برای تهیه بسیاری از جدول‌های وزنی لوله‌های فولادی استفاده می‌شود.

مثال محاسبه وزن لوله مانیسمان

فرض کنید قصد داریم وزن یک لوله مانیسمان 4 اینچ رده SCH40 را محاسبه کنیم.

مشخصات لوله:

• قطر خارجی: 114٫3 میلی‌متر
• ضخامت جداره: 6٫02 میلی‌متر

جایگذاری در فرمول:

[
0.02466 \times 6.02 \times (114.3-6.02)
]

نتیجه:

[
≈16.1 kg/m
]

بنابراین وزن هر متر از این لوله حدود 16٫1 کیلوگرم است.

اگر طول استاندارد شاخه لوله را 6 متر در نظر بگیریم:

[
16.1 \times 6 = 96.6 kg
]

پس وزن تقریبی یک شاخه 6 متری لوله مانیسمان 4 اینچ SCH40 حدود 96٫6کیلوگرم خواهد بود.

وزن تئوری و وزن واقعی لوله مانیسمان چه تفاوتی دارند؟

یکی از نکات مهم هنگام خرید لوله مانیسمان، تفاوت بین وزن درج‌شده در جدول و وزن واقعی محصول است.

وزن تئوری

وزنی است که بر اساس ابعاد استاندارد لوله محاسبه می‌شود. جدول‌های استاندارد مانند ASME B36.10 وزن تئوری را ارائه می‌کنند.

وزن واقعی

وزنی است که محصول پس از تولید روی باسکول اندازه‌گیری می‌شود.

ممکن است بین این دو مقدار اختلاف جزئی وجود داشته باشد که دلیل آن موارد زیر است:

• تلرانس ضخامت جداره
• تلرانس قطر خارجی
• فرآیند تولید کارخانه
• شرایط استاندارد تولید

در خریدهای عمده، معمولاً وزن باسکول کارخانه یا انبار ملاک معامله قرار می‌گیرد.

چه عواملی روی وزن لوله مانیسمان تأثیر می‌گذارند؟

وزن نهایی لوله به چند عامل اصلی وابسته است:

1. قطر خارجی لوله

هرچه قطر خارجی لوله بیشتر باشد، مقدار فولاد مصرفی افزایش پیدا کرده و وزن لوله بیشتر می‌شود.

به همین دلیل یک لوله 8 اینچ همیشه وزن بیشتری از یک لوله 2 اینچ دارد.

2. ضخامت جداره لوله

ضخامت یکی از مهم‌ترین عوامل تعیین‌کننده وزن است.

برای مثال:

دو لوله مانیسمان 4 اینچ با ضخامت‌های متفاوت، وزن یکسانی ندارند.

لوله‌ای با ضخامت بیشتر:

• وزن بالاتر دارد.
• تحمل فشار بیشتری دارد.
• معمولاً قیمت بیشتری دارد.

3. رده یا Schedule لوله

رده لوله نشان‌دهنده ضخامت استاندارد جداره است.

برای یک سایز مشخص:

SCH40 < SCH80 < SCH160

از نظر وزن.

یعنی با افزایش رده، وزن لوله افزایش پیدا می‌کند.

4. جنس فولاد

جنس لوله نیز می‌تواند روی وزن نهایی تأثیر داشته باشد.

لوله‌های مانیسمان ممکن است از فولادهای مختلف تولید شوند، مانند:

• فولاد کربنی
• فولاد آلیاژی
• فولاد زنگ‌نزن

رابطه وزن لوله مانیسمان با قیمت خرید

در بازار آهن و فولاد، قیمت لوله مانیسمان معمولاً بر اساس وزن تعیین می‌شود.

فرمول ساده محاسبه قیمت:

قیمت شاخه = وزن شاخه × قیمت هر کیلوگرم

به همین دلیل داشتن جدول وزن دقیق باعث می‌شود خریدار بتواند هزینه واقعی سفارش را بهتر تخمین بزند.

برای مثال، اگر وزن یک شاخه لوله 100 کیلوگرم باشد و قیمت هر کیلو مشخص باشد، هزینه تقریبی آن به راحتی محاسبه می‌شود.

استانداردهای مهم لوله مانیسمان

لوله‌های بدون درز بر اساس استانداردهای مختلفی تولید می‌شوند که هرکدام برای کاربردهای خاصی مناسب هستند.

ASME B36.10

یکی از مهم‌ترین استانداردها برای ابعاد، ضخامت و وزن لوله‌های فولادی است و مبنای بسیاری از جدول‌های وزنی لوله قرار می‌گیرد.

ASTM A106

برای لوله‌های فولادی بدون درز که در شرایط دما و فشار بالا استفاده می‌شوند.

کاربرد:

• نیروگاه‌ها
• صنایع فرآیندی
• خطوط بخار

API 5L

بیشتر برای خطوط انتقال نفت و گاز مورد استفاده قرار می‌گیرد.

ASTM A53

برای کاربردهای عمومی‌تر و سیستم‌های انتقال سیالات استفاده می‌شود.

هنگام خرید لوله مانیسمان به چه نکاتی توجه کنیم؟

برای خرید صحیح لوله مانیسمان نباید فقط به سایز توجه کرد. مشخصات کامل باید شامل موارد زیر باشد:

سایز اسمی لوله

مانند 2، 4، 6 یا 8 اینچ

رده لوله

مانند:

• SCH40
• SCH80
• SCH160

ضخامت واقعی

ضخامت تأثیر مستقیمی روی وزن و قیمت دارد.

استاندارد تولید

باید مشخص باشد لوله بر اساس چه استانداردی تولید شده است.

برند و کشور سازنده

در پروژه‌های حساس، برند تولیدکننده اهمیت زیادی دارد.

وزن واقعی

برای سفارش‌های عمده، وزن نهایی اهمیت زیادی دارد.

سوالات متداول درباره جدول وزن لوله مانیسمان

1.وزن لوله مانیسمان چگونه محاسبه می‌شود؟

وزن لوله مانیسمان با استفاده از قطر خارجی، ضخامت جداره و چگالی فولاد محاسبه می‌شود. همچنین می‌توان از جدول‌های استاندارد وزن مانند ASME B36.10 استفاده کرد.

2.وزن یک شاخه 6 متری لوله مانیسمان چقدر است؟

وزن شاخه به سایز و رده لوله بستگی دارد. برای محاسبه کافی است وزن هر متر لوله را در عدد 6 ضرب کنید.

3.وزن لوله مانیسمان 2 اینچ چقدر است؟

وزن لوله 2 اینچ به رده آن بستگی دارد. برای مثال وزن لوله 2 اینچ SCH40 حدود 5 تا 6 کیلوگرم در هر متر است.

4.وزن لوله مانیسمان 4 اینچ چقدر است؟

وزن لوله 4 اینچ نیز با توجه به ضخامت تغییر می‌کند. لوله 4 اینچ SCH40 حدود 16 کیلوگرم بر متر وزن دارد.

5.آیا وزن بیشتر لوله به معنی کیفیت بهتر است؟

خیر. وزن بیشتر معمولاً به معنی ضخامت بیشتر و تحمل فشار بالاتر است، اما انتخاب لوله باید بر اساس شرایط کاری پروژه انجام شود.

6.تفاوت SCH40 و SCH80 در چیست؟

تفاوت اصلی این دو رده در ضخامت جداره است. SCH80 ضخیم‌تر بوده و وزن بیشتری نسبت به SCH40 دارد.

7.آیا جدول وزن لوله مانیسمان برای قیمت‌گذاری استفاده می‌شود؟

بله. وزن یکی از اصلی‌ترین عوامل تعیین قیمت لوله‌های فولادی است و برای محاسبه هزینه خرید و حمل استفاده می‌شود.

جمع‌بندی

جدول وزن لوله مانیسمان یکی از مهم‌ترین ابزارها برای انتخاب و خرید صحیح لوله بدون درز است. با بررسی سایز اسمی، قطر خارجی، ضخامت و رده لوله می‌توان وزن تقریبی محصول را مشخص کرد و تصمیم دقیق‌تری برای خرید گرفت.

استفاده از جدول‌های استاندارد مانند ASME B36.10 در کنار فرمول محاسبه وزن، به مهندسان و خریداران کمک می‌کند تا محصول مناسب را بر اساس نیاز پروژه انتخاب کنند.

در هنگام خرید لوله مانیسمان، توجه به وزن، استاندارد تولید، رده و ضخامت اهمیت زیادی دارد؛ زیرا انتخاب صحیح علاوه بر کاهش هزینه‌ها، باعث افزایش ایمنی و عملکرد بهتر سیستم لوله‌کشی خواهد شد.
