لوله جدار چاه چیست؟

فهرست مطالب

لوله جدار چاه چیست؟

انواع لوله جدار چاه از نظر جنس

روش های تولید لوله جدار چاه فولادی

استاندارد لوله جدار چاه

کاربرد لوله های جدار چاه

مهم ترین تولید کننده های لوله های جدارچاه

جدول وزن لوله جدار چاه

سوالات کاربردی

لوله جدار چاه چیست؟

قبل از اینکه در خصوص این لوله صحبت کنیم بهتر است با چاه آشنا شویم. چاه در واقع یک حفره ی عمیق است که در زمین زده می شود تا به وسیله ی آن بتوان آب، نفت و یا گاز به سطح زمین منتقل کرد. حفر چاه اولین بار برای انتقال آب صورت گرفت. در قدیم دستیابی به آب شیرین یکی از دغدغه های بزرگ بشر بود و به همین منظور چاه های زیادی حفر می شد تا به آب دستیابی صورت گیرد. قدیمی ترین چاه مربوط به چین است که قدمت 5600 تا 7300 ساله دارد. در ایران هم قدیمی ترین چاه قدمتی 3000 ساله دارد.

لوله جدار چاه، لوله ای به شکل استوانه است که در درون چاه به منظور انتقال سیالات قرار می گیرد و از ریزش دیواره چاه جلوگیری می کند. این لوله باعث افزایش کیفیت آب می شود و از ترکیب شدن ماسه، شن و گل و لای با آب جلوگیری می کند. جنس این لوله می تواند PVC به صورت مشبک و غیر مشبک و یا فولادی باشد. با نصب لوله به صورت عمودی در دیواره چاه می توان از چاه محافظت کرد و از ریزش آن جلوگیری کرد.

انواع لوله جدار چاه از نظر جنس

لوله جدار چاه به دو صورت لوله های فلزی و پلی اتلین موجود می باشند. قدمت لوله های فلزی نسبت به لوله های پلی اتلین بسیار بیشتر می باشد.

• لوله های جدار چاه  فولادی

این لوله دارای مقاومت بسیار بالایی می باشد. از آنجایی که این لوله در زمین قرار می گیرد باید در برابر عوامل محیطی از جمله رطوبت مقاوم باشد و به همین علت از لوله های گالوانیزه برای ساخت این لوله استفاده می شود.

این لوله در برابر فشار و ضربه هم مقاومت بالایی دارد و به همین دلیل از چاه هم محافظت می کند و از ریزش آن جلوگیری می کند.

روش های تولید لوله جدار چاه فولادی

لوله جدار چاه درز مستقیم

در روش اول ورق فولادی بعد از اینکه به شکل استوانه ای ساده درآمد و جوشکاری می شود. ورق مورد استفاده برای این لوله ها ورق هایی با ضخامت بسیار بالا می باشد. جوشکاری لبه های لوله هم جوشکاری فرکانس بالا یک درز جوش در وسط لوله می باشد. در این جوشکاری، ابتدا باید دمای لبه های لوله یه 1427 درجه سانتی گراد می رسد و سپس با ایجاد فشار توسط دستگاه به یکدیگر متصل می شود.

مراحل تولید لوله جدار چاه درز مستقیم

در اولین مرحله طبق استاندارد لبه ها توسط دستگاه نورد لوله جوشکاری می شود. در محله دوم عیوب ورق و مرحله لبه زنی توسط دستگاه آلتراسونیک انجام می شود. در این مرحله لبه های لوله توسط دستگاه جوش 500kw جوشکاری می شود. ضخامت جوش ها طبق استاندارد توسط دستگاه تست جوش التراسونیک اندازه گیری می شود. در این مرحله باز پخت لوله توسط دو دستگاه با مجموع 800kw انجام می شود. خنک سازی انجام می شود وعیوب سطحی درز جوش توسط دستگاه تست eddy current مشخص می شود.

براساس کیفیت و تلرانس استاندارد پخ زنی، لوله ها در دستگاه پخ زنی می شوند. لوله از لحاظ نشتی توسط دستگاه تست هیدرواستاتیک تا فشار 5000PSI  انجام می شود. ناحیه ی  HZA و انتهای لوله بر اساس استاندارد توسط دستگاه 8 کاناله آلتراسونیک تست می شود. آخرین مرحله تولید لوله جدار چاهی درز مستقیم، اندازه گیر وزن و طول لوله است.

لوله جدار چاه درز جوش مارپیچ

در روش دوم لوله ها دارای جدار مارپیچ می باشد. برای تولید این لوله ورق تولید به صورت مارپیچ از دستگاه ها خارج می شود و با 2 الکترود جوشکاری می شود. از این روش برای تولید لوله هایی که عرض بیشتر از 10 متر دارند مناسب می باشد. به این روش لوله های درزجوش مارپیج و یا اسپیرال می گویند.

مراحل تولید لوله جدار چاه اسپیرال

در اولین مرحله ابتدا و انتها رول های وارد شده به دستگاه نورد با جوش زیرپودری SAW متصل می شود تا ورق در طول فرایند تولید کاملا یکپارچه شود. به کمک نورد مسطح ساز، ابتدا و انتهای ورق فولادی صاف می شود. بعد از صاف کردن لبه های ورق به وسیله دیسک گردان بریده می شود تا فرایند جوشکاری بهتر صورت گیرد. در این مرحله لبه های ورق زاویه سازی می شود و با عبور از غلطک های فرم دهی شبیه به لوله می شود. در مرحله فرم دهی ورق، لبه ها هم از داخل و هم از خارج جوشکاری می شود. روش جوشکاری، جوش زیر پودری شیار مارپیچ می باشد. در این مرحله برش لوله ها با طول های 6 تا 12 متری انجام می شود و انتهای لوله پخ زنی شده و کونیک می شود. در مرحله ی آخر، کیفیت جوش به وسیله دستگاه تست هیدرواستاتیک سنجیده می شود.

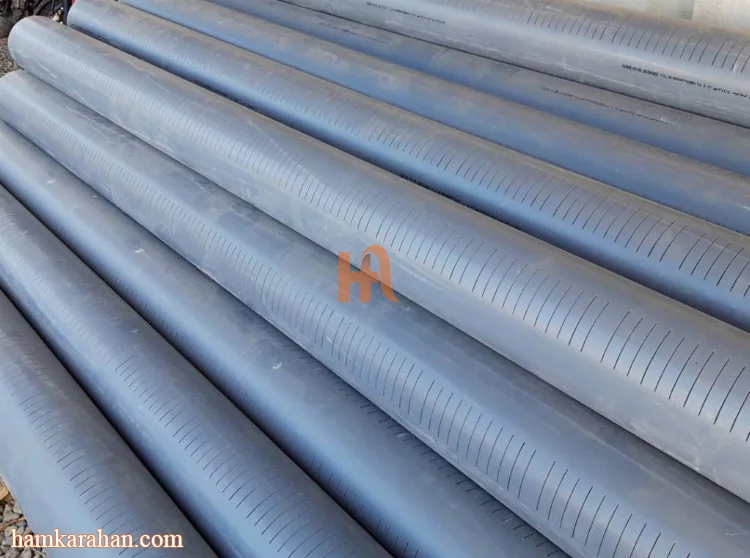

لوله های جدارچاه PVC

علاوه بر فولادی از PVC برای اسخت لوله های جدار چاه استفاده می شود. لوله های PVC دارای وزن کم تری نسبت به لوله های فولادی هستند.

ویژگی های لوله جدار چاه چیست؟

قطعا به این موضوع توجه داشته باشید که ویژگی و خصوصیات هر محصول با توجه به جنس و ساختار آن تعیین می شود این قاعده برای لوله جدار چاه نیز صادق است. ویزپی این لوله با توجه به مقاومت آن در برابر رطوبت و زنگ زدگی تعیین می شود. برای ساخت این نوع لوله از ورق هایی با ضخامت بسیار بالا استفاده می شود. این ورق ها در برابر خوردگی و اکسید شدگی مقاومت بسیار بالایی دارند. علاوه بر این موارد گفته شده، طول عمر نسبتا بالا، مقاومت در برابر فرسایش و وزن مطلوب از دیگر ویژگی های لوله جدار چاه است.

استاندارد لوله جدار چاه

لوله در استاندارد های زیر تولید می شود:

•  ASTM D-1785
• ASTM D-2241
• ASTM D-2740
• ASTM D-2729
• DIN8062
• AWWAC900
• AWWAC200
• API 5L
• ISIRI 9117
• ISIRI 9118

کاربرد لوله های جدار چاه

• برای انتقال سیالات از جمله آب، گاز و نفت استفاده می شود.
• از ریزش و کاهش یا ماسه دهی دیواره چاه جلوگیر می کند.
• طبقات مختلف از جمله آب، گاز و نفت در مخزن جدا می شود.
• طول عمر چاه را افزایش می دهد و منجر به کاهش هزینه های می گردد.
• از آشفته شدن جریان در چاه جلوگیری می کند.
• از ابزار درون چاه از جمله لوله مغزی جلوگیری می کند.
• لایه های کم فشار و پرفشار از هم جدا می شود.

مهم ترین تولید کننده های لوله های جدارچاه

• شرکت تولید لوله جدار چاه کالوپ
• شرکت تولید لوله جدار چاه کیان پرشیا
• شرکت تولید لوله تهران شرق
• شرکت تولید لوله آتنا
• کارخانه لوله قزوین
• شرکت تولید لوله فولادی اصفهان

جدول وزن لوله جدار چاه

سوالات کاربردی

لوله جدارچاه چیست؟

لوله جدار چاه، لوله ای به شکل استوانه است که در درون چاه به منظور انتقال سیالات قرار می گیرد و از ریزش دیواره چاه جلوگیری می کند. این لوله باعث افزایش کیفیت آب می شود و از ترکیب شدن ماسه، شن و گل و لای با آب جلوگیری می کند. جنس این لوله می تواند پی وی سی به صورت مشبک و غیر مشبک و یا فولادی باشد. با نصب لوله به صورت عمودی در دیواره چاه می توان از چاه محافظت کرد و از ریزش آن جلوگیری کرد.

کاربرد لوله جدار چاه چیست؟

• برای انتقال سیالات از جمله آب، گاز و نفت استفاده می شود.
• از ریزش و کاهش یا ماسه دهی دیواره چاه جلوگیر می کند.
• طبقات مختلف از جمله آب، گاز و نفت در مخزن جدا می شود.
• طول عمر چاه را افزایش می دهد و منجر به کاهش هزینه های می گردد.
• از آشفته شدن جریان در چاه جلوگیری می کند.
• از ابزار درون چاه از جمله لوله مغزی جلوگیری می کند.
• لایه های کم فشار و پرفشار از هم جدا می شود.

انواع لوله جدار چاه فولادی کدام است؟

لوله جدار چاه درز مستقیم

لوله جدار چاه درز جوش مارپیچ

لوله جدار چاه درز جوش مارپیچ چیست؟

لوله ها دارای جدار مارپیچ می باشد. برای تولید این لوله ورق تولید به صورت مارپیچ از دستگاه ها خارج می شود و با 2 الکترود جوشکاری می شود. از این روش برای تولید لوله هایی که عرض بیشتر از 10 متر دارند مناسب می باشد. به این روش لوله های درزجوش مارپیچ و یا اسپیرال  می گویند.
