جدول وزن لوله داربست
فهرست مطالب
لوله داربست چیست؟
اجزای داربست فلزی
نکات مهم هنگام نصب داربست
لوله داربستی با استاندارد EN93 طبق مشخصات زیر تولید می شود
فرمول محاسبه وزن لوله داربست
جدول وزنی لوله داربست
سوالات کاربردی

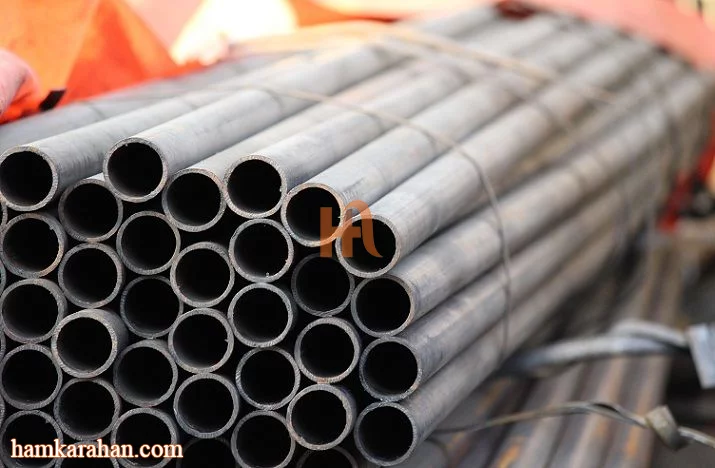

لوله داربست چیست؟
لوله ای است که برای ساخت داربست استفاده می شود و اصلی ترین جز از یک سازه ی داربستی را تشکیل می دهد. لوله داربستی جزو لوله های درزدار است و به وسیله ورق سیاه ساخته می شود. وزن لوله بستگی به ضخامت ورقی دارد که از آن برای ساخت استفاده شده است. هرچه ضخامت لوله بیشتر باشد، استحکام آن بیشتر است. لوله های داربستی به دو مدل سبک و سنگین تقسیم می شوند. همانطور که گفته شد لوله های داربستی برای سازه های داربستی و نگهداری از فنس مناسب می باشند و به هیچ وجه از آنها برای انتقال سیالات استفاده نمی شود. لوله داربستی در طول 3 و 6 متر تولید می شود.
این لوله یکی از متداول ترین لوله های موجود در بازار است که دارای ضخامت های مختلفی می باشد. لوله های داربستی به منظور دسترسی به نقاط بلند در ساختمان نصب می شوند. به این لوله، لوله 5 هم گفته می شود. این نام به علت سایز لوله است. برای تولید این نوع لوله، رول ورق سیاه بعد از باز شدن به نوارهای 6 متری برش داده می شود و سپس توسط دستگاه به صورت حرف انگلیسی u شکل داده می شود و در نهایت دو طرف ورق u شده، جوش داده می شود. لوله های داربستی به عنوان تکیه گاه استفاده می شوند و نصب آنها نیاز به مهارت و تخصص دارد. لوله ها به وسیله اتصالات با فاصله ی 1 تا 4 سانتی متر نصب می شوند. لوله داربست دارای ضخامت 2، 2.5، 3، 4 و 5 میلی متر می باشد.
اجزای داربست فلزی
لوله های سرتاسری: برای ایجاد تکیه گاه و زیر تخته در طول سازه و مهار داربست در طول از لوله های افقی استفاده می شود.
لوله های زیر تخته: برای تکیه گاه تخته در داربست از لوله های سرتاسری در سطح سازه استفاده می شود.
ستون داربست: به لوله های قائمی که به صورت عمودی نصب می شود و تکیه گاه کل سازه را تامین می کند لوله داربستی گفته می‌شود. این لوله ی قائم وظیفه ی انتقال بار و وزن داربست به زمین را به عهده دارد.
لوله های شمعی: لوله هایی که بر روی زمین و ساختمان مجاور نصب می شوند.
لوله های قطری: لوله هایی که وظیفه ی جلوگیری از حرکت داربست و تعادل را به عهده دارند. این لوله های به صورت قطری در داربست نصب می شوند.
دیواره درگاهی: به منظور مهار داربست در ساختمان استفاده می شود.
نکات مهم هنگام نصب داربست
بیشترین ارتفاع مجاز برای اجرای داربست، 3 متر می باشد. به منظور حفظ ایمنی در ساختمان هایی با ارتفاع بلند از داربست هایی با ارتفاع زیاد استفاده می شود. در صورتی که ارتفاع ساختمان کم باشد، از داربست های فلزی کوتاه و سبک استفاده می شود. در زمان کار بر روی داربست های فلزی بستن کمربند ایمنی الزامی است. در زمان نصب داربست باید مراقب بود که لوله های داربستی با خطوط الکتریکی تماس ندارد.
لوله داربستی با استاندارد EN93 طبق مشخصات زیر تولید می شود
جدول مشخصات لوله استاندارد EN93
|
طول لوله داربست |
قطر خارجی |
ضخامت دیواره |
ضخامت |
استاندارد |
|
6 متری |
48.3 – 48.6 |
4 4 میلی‌متر |
2، 2.5، 3، 3.5 و 4 میلی‌متر |
BS EN 39:2001 |
فرمول محاسبه وزن لوله داربست
وزن لوله ی داربست به راحتی با فرمول زیر به دست می آید:
قطرخارجی لوله (میلی متر) * ۱۴۷ * قطر لوله (میلی متر) / ۱۰۰۰
جدول وزنی لوله داربست
همانطور که گفته شد وزن یک لوله داربست بسته به ضخامت آن متفاوت می باشد.
|
قطر خارجی MM |
طول لوله داربست M |
ضخامت لوله داربست MM |
وزن KG |
|
48.3 |
2.0 – 6.0 |
2.75 |
18.53 |
|
3.00 |
20.11 |
||
|
3.20 |
21.35 |
||
|
3.60 |
23.81 |
||
|
3.75 |
24.72 |
||
|
3.80 |
25.02 |
||
|
4.00 |
26.22 |
||
|
48.6 |
2.0 – 6.0 |
2.1 |
14.45 |
|
2.2 |
15.10 |
||
|
2.3 |
15.76 |
||
|
2.4 |
16.41 |
||
|
2.5 |
17.5 |
||
|
2.6 |
17.70 |
||
|
2.7 |
18.34 |
سوالات کاربردی
لوله داربست چیست؟
لوله ای است که برای ساخت داربست استفاده می شود و اصلی ترین جز از یک سازه ی داربستی را تشکیل می دهد. لوله داربستی جزو لوله های درزدار است و به وسیله ورق سیاه ساخته می شود.
اجزای داربست فلزی چیست؟
لوله های سرتاسریt قید، قید دیواره درگاهی، لوله های قطری، لوله های شمعی، ستون داربست، لوله های زیر تخته، لوله های سرتاسری
فرمول محاسبه وزن لوله داربست چیست؟
قطرخارجی لوله (میلی متر) * ۱۴۷ * قطر لوله (میلی متر) / ۱۰۰۰
