ناودانی چیست؟
فهرست مطاب:
ناودانی چیست؟
انواع ناودانی
انواع ناودانی بر اساس شکل ظاهری
انواع ناودانی بر اساس مواد سازنده
انواع ناودانی بر اساس استاندارد تولید شده
انواع ناودانی بر اساس کاربرد
انواع ناودانی بر اساس وزن
ناودانی چه کاربرد هایی دارد؟
سوالات کاربردی
ناودانی از دسته پروفیل‌های باز محسوب می شود که کاربرد بسیار زیادی در صنعت ساختمان سازی برای ساخت پایه و قاب سازه دارد. در این مطلب قصد داریم در مورد انواع ناودانی توضیحات بدهیم پس تا انتها با همکار آهن باشید
ناودانی چیست؟

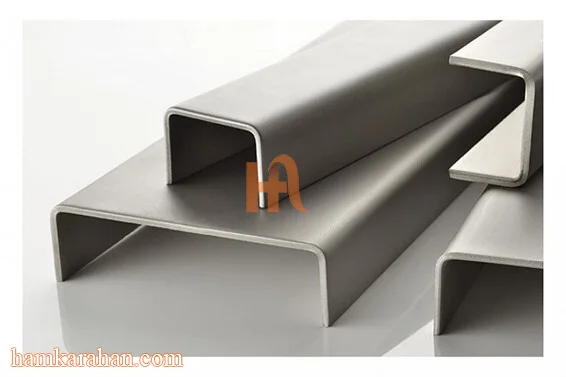

همانطور که گفتیم ناودانی در دسته پروفیل های باز قرار می گیرد که به روش نورد گرم تولید می شود. ناودانی به دلیل شکل خاص خود، به طور گسترده در ساخت و سازهای صنعتی و عمرانی استفاده می‌شود. این پروفیل که به شکل حرف "U" در زبان لاتین یا به شکل "C" در زبان فارسی دیده می‌شود، به دلیل طراحی منحصر به فرد خود، توانایی تحمل بارهای محوری و خمشی که بر سازه اعمال می شود را دارد.
ناودانی‌ها از جنس‌های مختلفی مانند فولاد، آلومینیوم و در برخی از شرایط پلاستیک ساخته می‌شوند. فولاد گالوانیزه و فولاد ضد زنگ نیز برای مقاومت بیشتر در برابر خوردگی و زنگ زدگی مورد استفاده قرار می‌گیرند. بسته به نوع کاربرد، ناودانی‌ها در اندازه‌ها و ضخامت‌های مختلف تولید می‌شوند. به عنوان مثال ناودانی‌های سبک عمدتاً در صنایع ساختمانی برای ساخت سازه‌های سبک، سقف‌های کاذب و دیوارهای جداکننده به کار می‌روند.
انواع ناودانی
ناودانی بر اساس استاندارد، کاربرد، شکل، مواد سازنده دارای انواع متفاوتی می باشد. که در ادامه هریک را توضیح خواهیم داد:
انواع ناودانی بر اساس شکل ظاهری
ناودانی ها بر اساس شکل ظاهری که دارند به دسته ی زیر تقسیم می شوند:
- ساده: ناودانی ساده معمولاً از جنس فولاد ساخته می‌شود و به دلیل ساختار ساده و مستحکم خود، در پروژه‌های مختلفی همچون ساخت فریم‌های فلزی، سازه‌های سبک، و چارچوب‌های ساختمانی به کار می‌رود. این نوع ناودانی به دلیل قابلیت باربری بالا و مقاومت در برابر نیروهای خمشی و برشی، برای تقویت سازه‌ها و ایجاد پایداری در ساختمان‌ها مناسب است.
- مشبک: ناودانی مشبک عمدتاً از جنس فولاد ساخته می‌شود و در صنایعی که نیاز به کاهش وزن سازه، تهویه بهتر، و امکان عبور کابل‌ها و لوله‌ها دارند، استفاده می‌شود. از جمله کاربردهای رایج ناودانی مشبک می‌توان به استفاده در سیستم‌های قفسه‌بندی، ساخت پارتیشن‌های صنعتی، و همچنین سازه‌های فلزی سبک اشاره کرد.سوراخ‌های موجود در ناودانی مشبک باعث کاهش وزن آن می‌شود، بدون اینکه تأثیر منفی بر مقاومت مکانیکی آن داشته باشد.
- اروپایی: ناودانی اروپایی به دلیل داشتن بالهای پهن تر و لبه‌های صاف، نسبت به ناودانی‌های معمولی، استحکام و مقاومت بیشتری در برابر خمیدگی و فشارهای جانبی دارد. این پروفیل‌ها اغلب از جنس فولاد ساخته شده و در صنایع مختلفی مانند ساختمان سازی، پل سازی، و ساخت سازه‌های فلزی به کار می‌روند. یکی از مزایای اصلی ناودانی اروپایی، وزن کمتر آن در مقایسه با ناودانی‌های مشابه است، که باعث کاهش هزینه‌های حمل‌ونقل و نصب می‌شود.
انواع ناودانی بر اساس مواد سازنده
ناودانی براساس جنس و ماده ی سازنده ی آن به موارد زیر تقسیم می شود:
- ناودانی آهنی
- ناودانی آلیاژی
- ناودانی آلومینیومی
- ناودانی گالوانیزه
انواع ناودانی بر اساس استاندارد تولید شده
استاندارد DIN-1026 و UPN و UNP اروپا
- استاندارد NFA 45-255 فرانسه
- استاندارد DIN EN ISO 12944-3 مقاوم در برابر خوردگی
انواع ناودانی بر اساس کاربرد
ناودانی ها بر اساس کاربرد به دو مدل C و U شکل تقسیم بندی می شوند به نوع C شکل، UPE می گویند و دارای بالهای موازی می باشد و به نوع U شکل UPN می گویند و دارای بالهای مخروطی شکل و شیب دار می باشد.
انواع ناودانی بر اساس وزن
- ناودانی سبک
وزن این ناودانی بسیار سبک است و به این دلیل به آن سبک می گویند چون وزن کم تری نسبت به جدول اشتال دارد.
- ناودانی سنگین
وزن این ناودانی از ناودانی سبک بسیار بیش تر است.
ناودانی چه کاربرد هایی دارد؟
در ساختمان هایی که به تیرهای حمال برای نماسازی و پشتوانه طرح های زیبایی نیاز است، از ناودانی آلیاژی در زیرسازی و اجرا نماهای مدرن استفاده می شود. از ناودانی در ساختمان های با قاب چوبی، نیز به عنوان تیرحمال استفاده می شود تا استحکام سازه افزایش یابد. در اجرا به این صورت است که تیرهای چوبی درون ناودانی قرار می گیرد تا استحکام بیشتری ایجاد شود. در سازه های که نیاز به مقاومت در برابر خوردگی می باشد، از ناودانی های استیل استفاده می شود.
ساخت خرپا
یکی از مهم ترین کاربرد های ناودانی، ساخت خرپا می باشد. برای ساخت تیر، ستون، خرپا، بادبند معمولا از ناودانی UNP که طبق استاندارد اروپا ساخته می شود استفاده می شود. این نوع ناودانی دارای وزن و استحکام بالاتری می باشد و به همین دلی برای پروژه های صنعتی با مقیاس بزرگ استفاده می شود.
استفاده از ناودانی در تاسیسات دریایی
در دریا برای ساخت سکوهای نفتی، اسکله ها، شناورها و خانه شناورها، از ناودانی های استیل و گالوانیزه که در برابر خوردگی مقاوم است با استحکام بالا استفاده می شود.
ساخت دیوار
ساخت دیوار یکی دیگر از کاربرد های بسیار مهم و متداول ناودانی می باشد. این محصول در ساخت انبارها، کارگاه ها و گاراژها نیز کاربرد فراوانی دارد. از ناودانی برای ساخت دیوار بیشتر در ساختمان های فلزی مرسوم است. به این صورت که ناودانی به عنوان یک پشتیبان عمودی برای سازه عمل می کند. این مقطع فولادی در زمین نصب می شود و به وسیله ی آن استحکام کافی برای مقاومت در برابر انواع نیروها فراهم می گردد. از ناودانی می توان به عنوان ایجاد نقطه اتصال و اجرای وال پست به عنوان یکی از اجزای افقی دیوار استفاده کرد. ناودانی بدون اینکه مقاومت کلی دیوار را از بین ببرد، بین دو قطب عمودی دیوار فاصله ایجاد می کند. نقش ناودانی در دیوار، ایجاد استحکام است تا هیچ گونه پیچ خوردگی یا تاب خوردگی بدون اعمال نیرو زیاد روی دیوار اتفاق نیفتد.
ساخت سقف
از ناودانی به عنوان تیرچه برای سقف های سبک برای ایجاد پشتیبانی برای عرشه سقف استفاده می شود. ناودانی نسبت به تیرهای چوبی دارای مقاومت و دوام ذاتی بیشتر و حجم کم تر و وزن سبک تری است. ناودانی دارای استحکام، ماندگاری و قدرت بیشتری نسبت به سقف چوبی می باشد و به همین دلیل از سقف در برابر آسیب های ناشی از رطوبت و پوسیدگی، مراقبت بیشتری می کند. در سقف هایی که سنگین تر می باشند از تیرآهن های IPE استفاده می شود و بالای آن ناودانی قرار می گیرد. این کار باعث می شوذ تا شکاف بین درزها پر شود و از طرفی فاصله ی بیشتر بین تیرآهن ها باشد و نقاط اتصال لازم فراهم شود.
جدول وزنی ناودانی
ناودانی معمولا از سایز 6 تا 24 در وزن و ضخامت مختلف و طول 6 و 12 متری تولید و در بازار ارائه می شود.
|
سایز |
ضخامت |
وزن |
|
6 |
6 |
5 |
|
6.5 |
5.5 |
7 |
|
8 |
6 |
8.6 |
|
10 |
6 |
10.6 |
|
12 |
7 |
13.5 |
|
14 |
7 |
16 |
|
16 |
7.5 |
19 |
|
18 |
8 |
22 |
|
20 |
8.5 |
25.3 |
|
22 |
9 |
29.4 |
سوالات کاربردی
ناودانی چیست؟
ناودانی یک نوع پروفیل باز محسوب می شود که در ساختمان سازی و صنعت کاربرد فراوانی دارد. این محصول طی فرایند نورد گرم تولید می شود و دارای یک سطح افقی که به آن جان می گویند و دو ضلع که بال نامیده می شود می باشد
انواع ناودانی بر اساس مواد سازنده چیست؟
- ناودانی آهنی
- ناودانی آلیاژی
- ناودانی آلومینیومی
- ناودانی گالوانیزه
انواع ناودانی بر اساس استاندارد تولید کدام است؟
- استاندارد DIN-1026 و UPN و UNP اروپا
- استاندارد NFA 45-255 فرانسه
- استاندارد DIN EN ISO 12944-3 مقاوم در برابر خوردگی
انواع ناودانی بر اساس کاربرد کدام است؟
ناودانی ها بر اساس کاربرد به دو مدل C و U شکل تقسیم بندی می شوند به نوع C شکل، UPE می گویند و دارای بالهای موازی می باشد و به نوع U شکل UPN می گویند و دارای بالهای مخروطی شکل و شیب دار می باشد.
انواع ناودانی بر اساس وزن کدام است؟
- ناودانی سنگین
- ناودانی سبک
انواع ناودانی بر اساس شکل ظاهری کدام است؟
- ساده
- مشبک
- اروپایی
