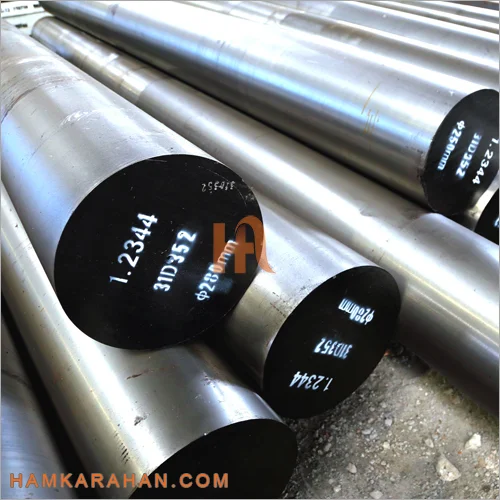

فولاد 2344 یا H13
مشخصات فولاد 2344
فولاد 2344 که با نام H13 نیز شناخته می‌شود، یک فولاد ابزار گرم‌کار با ترکیب شیمیایی و خواص مکانیکی مناسب برای کار در دماهای بالا است. این فولاد در صنایع مختلفی مانند قالب‌سازی، ریخته‌گری تحت فشار و اکستروژن مورد استفاده قرار می‌گیرد.
مشخصات کلی فولاد 2344 (H13)
ترکیب شیمیایی (درصد وزنی)
|
عنصر |
مقدار تقریبی |
|
کربن (C) |
0.35 - 0.42 |
|
سیلیسیم (Si) |
0.80 - 1.20 |
|
منگنز (Mn) |
0.20 - 0.50 |
|
کروم (Cr) |
4.75 - 5.50 |
|
مولیبدن (Mo) |
1.10 - 1.75 |
|
وانادیوم (V) |
0.80 - 1.20 |
|
فسفر (P) |
≤ 0.03 |
|
گوگرد (S) |
≤ 0.03 |
خواص مکانیکی
|
خاصیت |
مقدار تقریبی |
|
سختی در حالت آنیل شده |
180 - 230 HB |
|
سختی پس از عملیات حرارتی |
50 - 54 HRC |
|
استحکام کششی |
1300 - 1600 MPa |
|
چقرمگی بالا |
مناسب برای کار در دماهای بالا |
|
مقاومت در برابر شوک حرارتی |
عالی |
ویژگی‌ها و مزایا
- مقاومت بالا در برابر سایش و تغییر شکل در دمای بالا
- چقرمگی خوب و مقاومت به ترک‌خوردگی
- قابلیت سختکاری و مقاوم بودن به شوک حرارتی
- مناسب برای قالب‌های ریخته‌گری تحت فشار، اکستروژن آلومینیوم و تزریق پلاستیک
کاربردها
- قالب‌های ریخته‌گری آلومینیوم، روی و منیزیم
- ابزارهای اکستروژن فلزات
- تیغه‌های برش گرم
- ابزارهای فورج گرم
ترکیبات شیمیایی فولاد 2344
ترکیب شیمیایی فولاد 2344 (H13) به شرح زیر است:
|
عنصر |
مقدار تقریبی (%) |
|
کربن (C) |
0.35 - 0.42 |
|
سیلیسیم (Si) |
0.80 - 1.20 |
|
منگنز (Mn) |
0.20 - 0.50 |
|
کروم (Cr) |
4.75 - 5.50 |
|
مولیبدن (Mo) |
1.10 - 1.75 |
|
وانادیوم (V) |
0.80 - 1.20 |
|
فسفر (P) |
≤ 0.03 |
|
گوگرد (S) |
≤ 0.03 |
این ترکیب باعث می‌شود که فولاد 2344 از نظر چقرمگی، مقاومت به سایش و پایداری حرارتی در شرایط کاری سخت عملکرد بسیار خوبی داشته باشد.
کاربرد فولاد 2344
فولاد 2344 یا H13 یک فولاد ابزار گرم‌کار است که به دلیل مقاومت بالا در برابر سایش، شوک حرارتی و تغییر شکل در دماهای بالا، کاربردهای گسترده‌ای در صنایع مختلف دارد.
کاربردهای اصلی فولاد 2344 (H13)
- صنایع قالب‌سازی و ریخته‌گری تحت فشار
- قالب‌های ریخته‌گری آلومینیوم، منیزیم و روی
- سنبه و ماتریس قالب‌های دایکست (Die Casting)
- اینسرها و قطعات قالب‌های فلزات غیرآهنی
- صنایع اکستروژن فلزات
- قالب‌های اکستروژن آلومینیوم، مس و آلیاژهای آنها
- نگهدارنده‌های قالب اکستروژن
- ماندرل‌ها و سنبه‌های مورد استفاده در اکستروژن گرم
- ابزارهای فورج و پرس‌کاری گرم
- قالب‌های آهنگری گرم
- سنبه و ماتریس فورج
- پانچ‌های گرم‌کار و ابزارهای شکل‌دهی در دمای بالا
- صنایع تولید تیغه و ابزارهای برش گرم
- تیغه‌های برش گرم برای ورق‌های فلزی
- ابزارهای نورد گرم و غلطک‌های شکل‌دهی فلزات
- صنایع پلاستیک و لاستیک
- قالب‌های تزریق پلاستیک با دمای کاری بالا
- قالب‌های تولید قطعات لاستیکی و کامپوزیتی
چرا فولاد 2344 (H13)؟
مقاومت عالی در برابر حرارت و شوک حرارتی
سختی و استحکام بالا در دماهای کاری
مقاومت به سایش و طول عمر بالا
چقرمگی مناسب و مقاومت در برابر ترک‌خوردگی
روش های نگهداری و افزایش طول عمر فولاد 2344
روش‌های نگهداری و افزایش طول عمر فولاد 2344 (H13)
فولاد 2344 (H13) به دلیل مقاومت حرارتی بالا و چقرمگی مناسب در صنایع مختلف استفاده می‌شود. با این حال، برای افزایش طول عمر و عملکرد بهینه، باید روش‌های نگهداری و بهینه‌سازی مناسب اعمال شود.
- عملیات حرارتی صحیح و کنترل‌شده
عملیات حرارتی مناسب نقش مهمی در افزایش مقاومت و طول عمر فولاد دارد.
آنیلینگ (بازپخت اولیه):
- دمای 850-900°C به مدت 2-4 ساعت
- کاهش دما به‌صورت کنترل‌شده (حدود 10-20°C در ساعت) تا 600°C و سپس سرد شدن در هوا
- هدف: کاهش تنش‌های داخلی و بهبود ماشین‌کاری
سختکاری (Hardening):
- گرم کردن تا 1000-1050°C و نگه داشتن برای یکنواختی دما
- کوئنچ کردن در هوا، گاز یا حمام نمک
- هدف: افزایش سختی و مقاومت سایشی
تمپرینگ (بازپخت پس از سختکاری):
- 2 تا 3 مرحله در 550-650°C به مدت 2 ساعت
- کاهش تنش‌های داخلی و بهبود چقرمگی
- پوشش‌دهی سطحی برای افزایش مقاومت به سایش و خوردگی
نیتروژن‌دهی (Nitriding):
- سختی سطحی را به حدود 1000-1200HV افزایش می‌دهد.
- مقاومت به سایش و عمر قالب را تا 2 تا 3 برابر افزایش می‌دهد.
- انجام در دمای 500-550°C برای جلوگیری از افت سختی مغزی
PVD یا CVD Coating:
- پوشش‌هایی مانند TiN، TiAlN برای کاهش اصطکاک و سایش
کروم‌دهی یا وانادیوم‌دهی:
- افزایش مقاومت در برابر چسبندگی مواد مذاب به قالب
- روانکاری و جلوگیری از اکسیداسیون
استفاده از روغن‌ها و روانکارهای مخصوص دمای بالا برای کاهش اصطکاک
جلوگیری از تماس مستقیم فولاد با مواد مذاب برای کاهش سایش و خوردگی
تمیزکاری و حذف رسوبات و آلودگی‌ها پس از هر سیکل کاری
- کنترل دما و جلوگیری از شوک حرارتی
پیش‌گرم کردن فولاد قبل از استفاده در دماهای بالا برای جلوگیری از ترک‌خوردگی حرارتی
خنک‌سازی تدریجی پس از عملیات در دماهای بالا
جلوگیری از تماس مستقیم با آب یا هوای سرد در حین عملیات
- بازبینی و تعمیرات منظم
بررسی دوره‌ای سطوح قالب و ابزار برای شناسایی ترک‌ها و نقاط فرسوده
ترمیم ترک‌های ریز با جوشکاری لیزری یا روش‌های متال اسپری
تعویض قطعات آسیب‌دیده قبل از خرابی کامل قالب
جمع‌بندی
با اجرای این روش‌ها، طول عمر فولاد 2344 (H13) به میزان قابل‌توجهی افزایش می‌یابد و هزینه‌های نگهداری کاهش پیدا می‌کند.
مزایای استفاده از فولاد 2344
مزایای استفاده از فولاد 2344 (H13)
فولاد 2344 (H13) به دلیل ترکیب شیمیایی و خواص مکانیکی بی‌نظیر، در بسیاری از فرآیندهای دما بالا کاربرد دارد. این فولاد در برابر سایش، شوک حرارتی و تغییر شکل بسیار مقاوم بوده و به همین دلیل یکی از بهترین انتخاب‌ها برای قالب‌های ریخته‌گری، اکستروژن و ابزارهای برش گرم محسوب می‌شود.
مزایای کلیدی فولاد 2344 (H13)
- مقاومت عالی در برابر حرارت و شوک حرارتی
توانایی تحمل دماهای بالا بدون تغییر شکل یا ترک‌خوردگی
مقاوم در برابر سرد و گرم شدن ناگهانی (شوک حرارتی)
ایده‌آل برای قالب‌های دایکست (Die Casting) و اکستروژن گرم
- سختی و مقاومت به سایش بالا
سختی این فولاد پس از عملیات حرارتی به 50-54 HRC می‌رسد.
در برابر فرسایش و سایش در شرایط کاری سخت مقاوم است.
برای ابزارهای برش گرم، تیغه‌های برش و قالب‌های تحت فشار مناسب است.
- چقرمگی و استحکام بالا
مقاومت در برابر ترک‌خوردگی و شکست حتی تحت فشار و بارهای شدید
قابلیت تحمل نیروهای مکانیکی بالا بدون کاهش کیفیت
مناسب برای ابزارهای فورج، سنبه و ماتریس‌های پرس گرم
- قابلیت ماشین‌کاری و پولیش‌پذیری خوب
به راحتی ماشین‌کاری شده و سطح نهایی صافی دارد.
پولیش‌پذیری عالی که برای قالب‌های تزریق پلاستیک و قالب‌های دقیق ایده‌آل است.
- قابلیت عملیات حرارتی و پوشش‌دهی متنوع
امکان انجام نیتراسیون، PVD، کروم‌دهی و سایر پوشش‌های سختی‌دهی سطحی
انعطاف‌پذیری در تنظیم سختی و استحکام بر اساس نیاز صنعتی
- عمر طولانی و کاهش هزینه‌های نگهداری
طول عمر بیشتر نسبت به بسیاری از فولادهای ابزار گرم‌کار
کاهش هزینه‌های تعمیر و جایگزینی ابزار و قالب‌ها
نتیجه‌گیری
فولاد 2344 (H13) یک گزینه ایده‌آل برای کاربردهای دما بالا و ابزارهای تحت فشار است. این فولاد ترکیبی از سختی، استحکام، مقاومت به سایش و پایداری حرارتی را ارائه می‌دهد که باعث افزایش طول عمر ابزارها و کاهش هزینه‌های تولید می‌شود.
فرآیند تولید و عملیات حرارتی فولاد 2344
فرآیند تولید و عملیات حرارتی فولاد 2344 (H13)
فولاد 2344 (H13) یک فولاد ابزار گرم‌کار است که از طریق فرآیندهای خاص تولید و عملیات حرارتی، ویژگی‌های مقاومت به حرارت، سختی و چقرمگی بالا را به دست می‌آورد. در ادامه مراحل اصلی تولید، عملیات حرارتی و بهینه‌سازی این فولاد شرح داده می‌شود.
فرآیند تولید فولاد 2344 (H13)
- ذوب و تهیه مذاب
تولید این فولاد معمولاً از طریق کوره‌های قوس الکتریکی (EAF) یا کوره‌های القایی انجام می‌شود.
به منظور بهبود کیفیت، از تصفیه‌های ثانویه مانند فرآیند ESR (Electroslag Remelting) یا VAR (Vacuum Arc Remelting) استفاده می‌شود که باعث کاهش ناخالصی‌ها و یکنواختی ترکیب شیمیایی می‌شود.
- ریخته‌گری و فرم‌دهی اولیه
مذاب به صورت شمش (Ingot Casting) یا ریخته‌گری پیوسته (Continuous Casting) شکل داده می‌شود.
فرآیند آهنگری (Forging) یا نورد (Rolling) برای دستیابی به ساختار ریزدانه و افزایش استحکام انجام می‌شود.
- عملیات حرارتی اولیه (آنیلینگ نرم‌کاری)
برای کاهش سختی و بهبود قابلیت ماشین‌کاری، فولاد به دمای 850-900°C گرم شده و به‌آرامی در کوره تا 600°C سرد می‌شود.
عملیات حرارتی فولاد 2344 (H13)
عملیات حرارتی مناسب نقش مهمی در بهینه‌سازی خواص این فولاد دارد. این فرآیند شامل مراحل زیر است:
- سختکاری (Hardening)
گرم کردن:
- دمای 1000-1050°C به مدت 30-60 دقیقه (بسته به ضخامت قطعه)
- برای یکنواختی دما، پیش‌گرم اولیه در 600-700°C و سپس در 850-900°C انجام می‌شود.
سرد کردن (کوئنچ):
- خنک‌سازی در هوا یا گاز (در شرایط خاص، از حمام روغن یا حمام نمک نیز استفاده می‌شود).
- کوئنچ در هوای آرام برای جلوگیری از ترک‌خوردگی و اعوجاج انجام می‌شود.
- تمپرینگ (بازپخت)
برای کاهش تنش‌های داخلی و افزایش چقرمگی، فولاد در 550-650°C به مدت 2 ساعت حرارت داده می‌شود.
این فرآیند 2 تا 3 مرتبه تکرار می‌شود تا تعادل بین سختی و چقرمگی برقرار شود.
سختی نهایی پس از تمپرینگ 50-54 HRC خواهد بود.
- نیتراسیون برای افزایش مقاومت به سایش
برای افزایش سختی سطحی و مقاومت به خوردگی، از نیتراسیون گازی یا پلاسمایی در دمای 500-550°C استفاده می‌شود.
سختی سطحی پس از نیتراسیون به 1000-1200HV می‌رسد.
این روش برای قالب‌های اکستروژن و ریخته‌گری تحت فشار مفید است.
جمع‌بندی
فرآیند تولید فولاد 2344 شامل ذوب، ریخته‌گری و آهنگری است.
عملیات حرارتی شامل سختکاری، کوئنچ و تمپرینگ انجام می‌شود تا فولاد سختی 50-54 HRC را به دست آورد.
برای بهبود عملکرد، از نیتراسیون و پوشش‌دهی سطحی استفاده می‌شود.
