لوله گل میخی چیست؟

۱۴:۴۲ - ۱۴۰۳/۱۱/۰۸

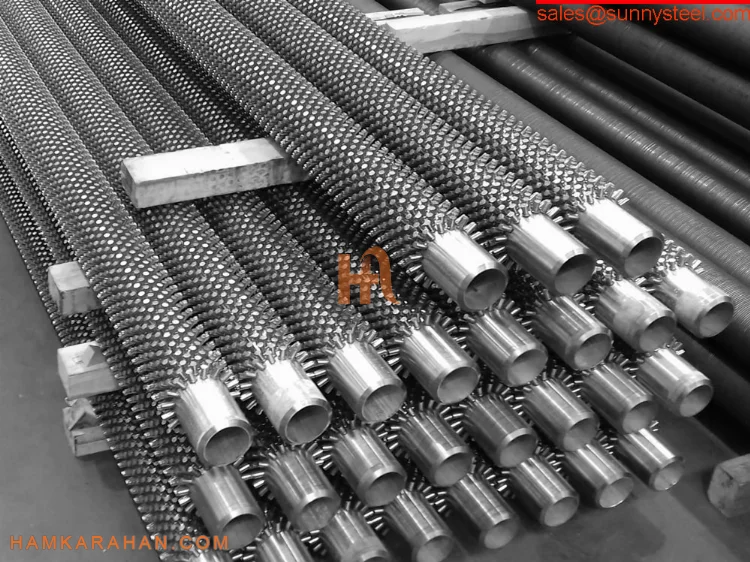

لوله گل میخی یا لوله‌های فین‌دار (Finned Tube) نوعی لوله است که برای بهبود انتقال حرارت در سیستم‌های حرارتی طراحی شده است.

لوله گل میخی چیست

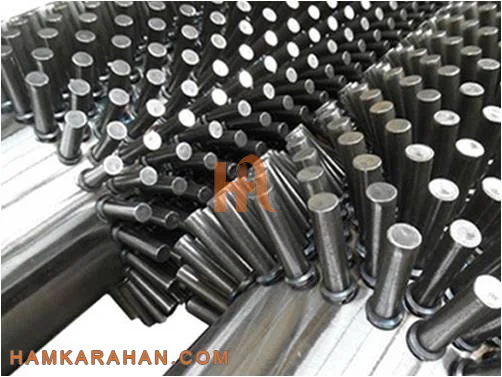

لوله گل میخی یا لوله‌های فین‌دار (Finned Tube) نوعی لوله است که برای بهبود انتقال حرارت در سیستم‌های حرارتی طراحی شده است. این لوله‌ها با داشتن شیارها یا پره‌های بیرونی (که به آن‌ها "فین" می‌گویند)، سطح تماس با محیط را افزایش می‌دهند و به این ترتیب، نرخ انتقال حرارت را بالا می‌برند.

کاربردها:

  1. مبدل‌های حرارتی: در صنایع نفت و گاز، پالایشگاه‌ها و نیروگاه‌ها برای افزایش کارایی سیستم‌های خنک‌سازی یا گرمایش استفاده می‌شود.
  2. دیگ‌های بخار: برای بهبود بازده حرارتی.
  3. صنایع پتروشیمی و شیمیایی: برای گرم یا سرد کردن مایعات و گازها.
  4. سیستم‌های HVAC: در سیستم‌های گرمایشی، تهویه و تهویه مطبوع.

مزایا:

  • افزایش انتقال حرارت با افزودن سطح بیشتر به لوله.
  • کاهش مصرف انرژی در سیستم‌های حرارتی.
  • کارایی بالا در فضاهای محدود.

جنس لوله گل میخی:

این لوله‌ها می‌توانند از جنس‌های مختلفی مانند فولاد، آلیاژهای مس، آلومینیوم و فولاد ضدزنگ ساخته شوند، بسته به کاربرد و نوع سیال در حال عبور.

نحوه ساخت:

فین‌ها ممکن است به روش‌های مختلفی مانند جوشکاری، اکسترود کردن، یا رولینگ به سطح خارجی لوله اضافه شوند. طراحی و تعداد فین‌ها بستگی به نیازهای سیستم و شرایط عملیاتی دارد

مزایای لوله گل میخی

لوله‌های گل میخی یا فین‌دار به دلیل طراحی خاص خود مزایای متعددی دارند که آن‌ها را برای کاربردهای مختلف در صنایع مختلف ایده‌آل می‌کند. در ادامه مهم‌ترین مزایای لوله گل میخی را بررسی می‌کنیم:

  1. افزایش انتقال حرارت
  • وجود فین‌ها سطح تماس بین لوله و محیط اطراف (مانند هوا، آب یا گاز) را به‌طور چشمگیری افزایش می‌دهد.
  • این افزایش سطح منجر به بهبود راندمان انتقال حرارت می‌شود، به‌ویژه در سیستم‌هایی که اختلاف دمایی کمی بین سیال داخل لوله و محیط وجود دارد.
  1. کاهش اندازه تجهیزات
  • با افزایش راندمان انتقال حرارت، نیاز به استفاده از لوله‌های بلندتر یا تجهیزات بزرگ‌تر کاهش می‌یابد.
  • این ویژگی به صرفه‌جویی در فضای موردنیاز برای نصب سیستم کمک می‌کند.
  1. صرفه‌جویی در هزینه انرژی
  • افزایش راندمان حرارتی به معنای کاهش مصرف انرژی برای دستیابی به دمای موردنظر است.
  • این موضوع باعث کاهش هزینه‌های عملیاتی و بهره‌برداری در طولانی‌مدت می‌شود.
  1. تطبیق‌پذیری با محیط‌های مختلف
  • این لوله‌ها قابلیت استفاده در شرایط عملیاتی مختلف (دما و فشارهای بالا یا پایین) را دارند.
  • امکان استفاده از متریال‌های مختلف (مانند فولاد، مس، آلومینیوم) برای فین‌ها و لوله اصلی، آن‌ها را برای محیط‌های خورنده، مرطوب و خشک مناسب می‌سازد.
  1. کاهش وزن کلی سیستم
  • با افزایش راندمان انتقال حرارت، نیاز به استفاده از تعداد زیاد لوله‌ها یا تجهیزات سنگین‌تر حذف می‌شود، که در نتیجه وزن کلی سیستم کاهش می‌یابد.
  1. بهبود عملکرد در سیستم‌های محدود به جریان هوا
  • در کاربردهایی که جریان هوا محدود است (مانند رادیاتورها یا مبدل‌های هوایی)، لوله گل میخی به بهبود انتقال حرارت کمک می‌کند.
  • در این سیستم‌ها، فین‌ها باعث تسهیل تبادل حرارت بین سیال و هوای محیط می‌شوند.
  1. طول عمر بالا
  • استفاده از مواد مقاوم در برابر خوردگی و طراحی‌های بهینه می‌تواند دوام و طول عمر این لوله‌ها را افزایش دهد.
  • در سیستم‌هایی با شرایط سخت، این ویژگی باعث کاهش هزینه‌های تعویض و تعمیرات می‌شود.
  1. انعطاف‌پذیری در طراحی
  • امکان طراحی فین‌ها با ابعاد، ضخامت، و تعداد مختلف بر اساس نیاز سیستم وجود دارد.
  • این انعطاف‌پذیری باعث می‌شود لوله‌های گل میخی برای انواع کاربردها مناسب باشند.
  1. مناسب برای بازیابی انرژی
  • این لوله‌ها در سیستم‌های بازیابی حرارت به‌خوبی عمل می‌کنند و اتلاف انرژی را کاهش می‌دهند.
  • در صنایعی مانند نیروگاه‌ها یا پالایشگاه‌ها، استفاده از این لوله‌ها به‌طور مستقیم باعث افزایش بهره‌وری کلی می‌شود.
  1. صرفه‌جویی اقتصادی در بلندمدت
  • اگرچه ممکن است هزینه اولیه خرید و نصب این لوله‌ها بیشتر از لوله‌های ساده باشد، اما به دلیل کاهش مصرف انرژی و هزینه‌های نگهداری، در بلندمدت اقتصادی‌تر هستند.
  1. عملکرد بهتر در سیالات کم‌رسانا
  • در کاربردهایی که سیال عبوری دارای رسانایی حرارتی پایینی است (مانند گازها)، لوله گل میخی می‌تواند کارایی انتقال حرارت را به میزان قابل‌توجهی افزایش دهد.
  1. کاهش افت دما در طول لوله
  • فین‌ها کمک می‌کنند که انتقال حرارت به‌صورت یکنواخت‌تر انجام شود، و این موضوع از کاهش دما در طول لوله جلوگیری می‌کند.
  1. مناسب برای محیط‌های صنعتی و غیرصنعتی
  • لوله گل میخی در صنایع مختلف (مانند نفت و گاز، پتروشیمی، صنایع غذایی، و نیروگاه‌ها) و همچنین در کاربردهای خانگی (مانند رادیاتورهای حرارتی) استفاده می‌شود.

نتیجه:

لوله گل میخی با ارائه راندمان بالاتر، کاهش هزینه‌ها، و انعطاف‌پذیری در طراحی، گزینه‌ای ایده‌آل برای سیستم‌های حرارتی و مبدل‌های حرارتی است!



معایب لوله گل میخی

لوله‌های گل میخی با وجود مزایای متعدد، معایبی نیز دارند که در برخی شرایط ممکن است استفاده از آن‌ها را محدود کند. در ادامه به مهم‌ترین معایب این نوع لوله‌ها اشاره می‌کنم:

  1. هزینه بالا
  • تولید پیچیده: فرآیند ساخت لوله‌های گل میخی (مانند جوشکاری فین‌ها یا اکسترود کردن) معمولاً پرهزینه‌تر از لوله‌های ساده است.
  • مواد اولیه گران‌تر: استفاده از متریال خاص برای فین‌ها و لوله اصلی می‌تواند هزینه را افزایش دهد.
  1. حساسیت به آلودگی و رسوب‌گذاری
  • رسوب‌گذاری روی فین‌ها: در محیط‌هایی که گرد و غبار، مواد شیمیایی یا رسوبات زیاد است، فین‌ها می‌توانند دچار انسداد یا کاهش کارایی شوند.
  • سختی تمیزکاری: به دلیل طراحی پیچیده و تراکم فین‌ها، تمیز کردن این لوله‌ها دشوارتر از لوله‌های ساده است.
  1. محدودیت در کاربردهای خاص
  • دمای بسیار بالا یا پایین: فین‌ها ممکن است در دماهای شدید (بسته به متریال) دچار تغییر شکل یا خرابی شوند.
  • سیالات خورنده: برخی سیالات می‌توانند به فین‌ها آسیب بزنند و عمر مفید آن‌ها را کاهش دهند.
  1. افزایش وزن سیستم
  • فین‌ها به وزن کلی لوله اضافه می‌کنند، که ممکن است در سیستم‌های حساس به وزن یک محدودیت محسوب شود.
  1. آسیب‌پذیری در برابر ضربه و ارتعاش
  • فین‌ها به دلیل طراحی نازک و برجسته‌شان، نسبت به ضربه، خراش یا ارتعاشات مداوم حساس‌تر هستند و ممکن است به راحتی آسیب ببینند.
  1. محدودیت در انتقال حرارت داخلی
  • فین‌ها فقط روی سطح خارجی لوله هستند و نمی‌توانند انتقال حرارت داخلی را بهبود دهند. در نتیجه، اگر مقاومت گرمایی در داخل لوله زیاد باشد، کارایی کاهش می‌یابد.
  1. نیاز به طراحی دقیق
  • استفاده نادرست از فین‌ها (مانند تعداد یا ارتفاع بیش از حد) می‌تواند باعث افت فشار یا کاهش جریان سیال شود.

با این حال، استفاده از لوله‌های گل میخی زمانی منطقی است که شرایط عملیاتی و نیاز به بهبود انتقال حرارت توجیه اقتصادی و فنی داشته باشد!

کاربرد لوله گل میخی

لوله گل میخی به دلیل افزایش سطح انتقال حرارت، در کاربردهای مختلف صنعتی و غیرصنعتی مورد استفاده قرار می‌گیرد. این لوله‌ها با طراحی خاص خود برای بهبود عملکرد حرارتی در سیستم‌هایی که نیاز به انتقال حرارت بالا دارند، بسیار مناسب هستند. در زیر به مهم‌ترین کاربردهای این نوع لوله‌ها اشاره شده است:

  1. مبدل‌های حرارتی
  • صنایع نفت و گاز: برای خنک‌سازی یا گرم کردن گازها و مایعات در پالایشگاه‌ها و پتروشیمی‌ها.
  • نیروگاه‌ها: در مبدل‌های حرارتی کندانسور و بازیابی حرارت.
  • سیستم‌های صنعتی: در صنایع شیمیایی برای انتقال حرارت بین سیالات.
  1. بویلرها و دیگ‌های بخار
  • افزایش بازده حرارتی و صرفه‌جویی در مصرف سوخت.
  • استفاده در بویلرهای بخار برای گرمایش سیالات در نیروگاه‌ها و کارخانجات.
  1. سیستم‌های HVAC (تهویه مطبوع)
  • گرمایش و سرمایش محیط: در سیستم‌های گرمایشی و سرمایشی برای افزایش راندمان.
  • استفاده در واحدهای خنک‌کننده (Cooling Units) و کویل‌های حرارتی.
  1. صنایع پتروشیمی
  • بهبود انتقال حرارت در فرآیندهای شیمیایی.
  • خنک کردن یا گرم کردن سیالات خورنده یا حساس.
  1. رادیاتورها و سیستم‌های خنک‌کننده
  • در خودروها و ماشین‌آلات برای خنک کردن موتور یا تجهیزات.
  • در سیستم‌های تهویه برای تبادل حرارتی موثرتر.
  1. نیروگاه‌های حرارتی و سیکل ترکیبی
  • در واحدهای تولید برق برای بهبود راندمان بازیابی حرارت.
  • در سیستم‌های خنک‌کننده توربین‌های گازی و بخار.
  1. صنایع غذایی
  • برای گرمایش یا سرمایش مواد غذایی در فرآیندهای تولید و بسته‌بندی.
  • در خشک‌کن‌ها و سیستم‌های خنک‌سازی مواد غذایی.
  1. صنایع دریایی
  • در سیستم‌های خنک‌کننده کشتی‌ها و تجهیزات دریایی.
  • استفاده در واحدهای تبادل حرارت در محیط‌های مرطوب و شور.
  1. سیستم‌های بازیابی انرژی
  • استفاده در مبدل‌های حرارتی برای بازیابی حرارت در فرآیندهای صنعتی و کاهش اتلاف انرژی.
  1. صنایع معدنی
  • در فرآیندهای گرمایش و سرمایش مواد معدنی.
  • برای خنک کردن تجهیزات سنگین در محیط‌های صنعتی.

مزایای کاربرد لوله گل میخی در این صنایع:

  1. افزایش راندمان حرارتی.
  2. صرفه‌جویی در انرژی و هزینه‌های عملیاتی.
  3. کاهش حجم و اندازه تجهیزات حرارتی.
  4. افزایش طول عمر سیستم‌های حرارتی



نکات مهم در انتخاب و خرید لوله گل میخی



انتخاب و خرید لوله گل میخی (Finned Tube) نیازمند در نظر گرفتن نکات فنی و عملیاتی خاصی است تا بهترین عملکرد و بازده را در کاربرد موردنظر فراهم کند. در ادامه به مهم‌ترین نکات در انتخاب و خرید این نوع لوله‌ها اشاره می‌کنم:

  1. نوع و جنس لوله و فین‌ها
  • جنس لوله اصلی: بسته به نوع سیال (مایع یا گاز) و دمای عملیاتی، باید جنس لوله را انتخاب کنید (مانند فولاد کربنی، فولاد ضدزنگ، مس، یا آلومینیوم).
  • جنس فین‌ها: فین‌ها باید مقاومت کافی در برابر خوردگی، دما و فشار محیطی داشته باشند. جنس آن‌ها معمولاً از آلومینیوم، مس یا آلیاژهای خاص است.
  1. شرایط عملیاتی
  • دمای کاری: اطمینان حاصل کنید که جنس و طراحی لوله گل میخی می‌تواند دماهای کاری سیستم را تحمل کند.
  • فشار عملیاتی: لوله باید توان تحمل فشار سیستم را داشته باشد.
  • نوع سیال: ترکیب شیمیایی سیال عبوری (گاز یا مایع) و احتمال خورندگی آن باید در نظر گرفته شود.
  1. طراحی فین‌ها
  • ارتفاع و تعداد فین‌ها: طراحی فین‌ها باید متناسب با نیاز انتقال حرارت باشد. تعداد یا ارتفاع بیش از حد می‌تواند باعث افزایش افت فشار شود.
  • ضخامت فین‌ها: ضخامت مناسب برای مقاومت در برابر ضربه یا فرسایش انتخاب شود.
  • فین یکپارچه یا جداگانه: فین‌های یکپارچه از دوام بیشتری برخوردارند، اما هزینه تولید بالاتری دارند.
  1. ابعاد لوله
  • قطر داخلی و خارجی لوله: متناسب با سیستم حرارتی و جریان سیال انتخاب شود.
  • طول لوله: طول مورد نیاز بر اساس فضای سیستم و طراحی مبدل حرارتی تعیین گردد.
  1. شرایط محیطی
  • خوردگی محیطی: اگر لوله‌ها در محیط‌های خورنده مانند محیط‌های دریایی استفاده می‌شوند، باید پوشش‌های محافظتی یا متریال مقاوم در برابر خوردگی انتخاب شود.
  • وجود آلودگی یا گرد و غبار: اگر محیط دارای گرد و غبار یا ذرات آلاینده است، باید تمهیداتی برای جلوگیری از گرفتگی فین‌ها در نظر گرفته شود.
  1. تکنولوژی ساخت
  • روش اتصال فین‌ها: جوشکاری، اکسترود کردن یا رولینگ روش‌های مختلف اتصال فین‌ها هستند که بر کیفیت و دوام تاثیر دارند.
  • کیفیت ساخت: از سازنده‌های معتبر و دارای استانداردهای بین‌المللی خرید کنید.
  1. نگهداری و تمیزکاری
  • سهولت تمیزکاری: طراحی باید امکان دسترسی و تمیز کردن آسان فین‌ها و لوله را فراهم کند.
  • هزینه‌های نگهداری: متریال و طراحی مناسب هزینه‌های نگهداری را کاهش می‌دهد.
  1. استانداردها و گواهینامه‌ها
  • اطمینان حاصل کنید که لوله گل میخی دارای استانداردهای بین‌المللی مانند ASME، ASTM یا DIN است.
  • گواهینامه‌های کیفیت سازنده را بررسی کنید.
  1. قیمت و هزینه
  • بررسی قیمت و کیفیت: قیمت پایین ممکن است نشان‌دهنده کیفیت پایین باشد. تعادل بین قیمت و کیفیت را مدنظر قرار دهید.
  • هزینه‌های جانبی: مانند حمل‌ونقل، نصب و نگهداری را در محاسبات خود لحاظ کنید.
  1. تامین‌کننده معتبر
  • از تولیدکنندگان و تامین‌کنندگانی خرید کنید که سابقه درخشانی در تولید لوله گل میخی دارند.
  • از خدمات پس از فروش و پشتیبانی فنی آن‌ها اطمینان حاصل کنید.
  1. مشخصات فنی دقیق

قبل از سفارش، مشخصات فنی کامل شامل موارد زیر را ارائه دهید:

  • نوع سیال و دما.
  • فشار کاری.
  • نوع کاربرد (مثلاً مبدل حرارتی، دیگ بخار یا رادیاتور).
  • محیط نصب و شرایط خاص.

نتیجه:

انتخاب لوله گل میخی مناسب بستگی به کاربرد، شرایط محیطی، و نیازهای سیستم حرارتی دارد. توجه به این نکات می‌تواند علاوه بر افزایش کارایی، هزینه‌های عملیاتی را نیز کاهش دهد
