روش‌های اتصال میلگرد بستر به نبشی
اتصال میلگرد بستر به نبشی (Steel Lintel یا Angle) معمولاً در سازه‌های بنایی و دیوارچینی استفاده می‌شود.

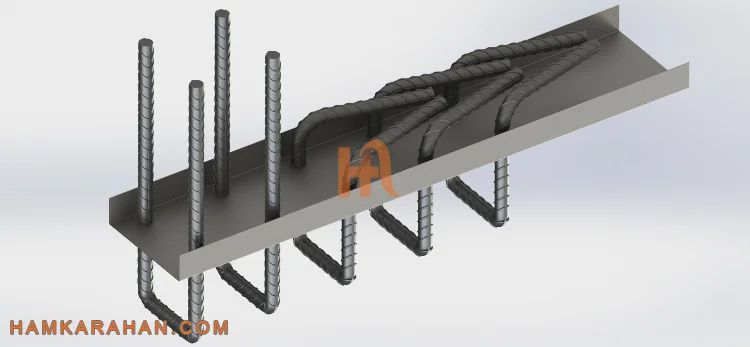

انواع روش‌های اتصال میلگرد بستر به نبشی
اتصال میلگرد بستر به نبشی (Steel Lintel یا Angle) معمولاً در سازه‌های بنایی و دیوارچینی استفاده می‌شود. این اتصالات برای افزایش مقاومت سازه در برابر تنش‌ها و فشارها طراحی شده‌اند. انواع روش‌های اتصال میلگرد بستر به نبشی شامل موارد زیر است:
- اتصال مکانیکی
این روش شامل استفاده از قطعات یا ابزارهای مکانیکی برای محکم کردن میلگرد بستر به نبشی است.
- گیره‌های مخصوص: استفاده از گیره‌های فلزی که به شکل مستقیم یا زاویه‌دار روی نبشی نصب می‌شوند.
- پیچ و مهره: سوراخ‌کاری روی نبشی و نصب میلگرد بستر با پیچ و مهره.
- بست‌های U شکل: بست‌هایی که میلگرد را محکم در جای خود نگه می‌دارند.
- جوشکاری
در این روش، میلگرد بستر مستقیماً به نبشی جوش داده می‌شود:
- جوش قوس الکتریکی (SMAW): استفاده از جوشکاری دستی با الکترود.
- جوش نقطه‌ای: جوش‌های کوچک و سریع در فواصل معین برای اتصال میلگرد.
- جوش MIG یا TIG: برای اتصالات دقیق و مقاوم.
نکته: استفاده از جوشکاری نیازمند توجه به مواد و پوشش ضدزنگ میلگرد و نبشی است.
- اتصال با چسب‌های صنعتی و رزین‌های اپوکسی
این روش برای اتصالات سبک یا در مواردی که امکان جوشکاری یا سوراخ‌کاری وجود ندارد، استفاده می‌شود:
- رزین‌های اپوکسی: میلگرد را به نبشی با چسب‌های قوی صنعتی متصل می‌کنند.
- چسب‌های پلیمری: گزینه‌ای سریع و اقتصادی برای اتصالات موقت.
- اتصال با قطعات پیش‌ساخته
این روش شامل استفاده از اجزای طراحی‌شده خاص است که نصب میلگرد را آسان‌تر می‌کند:
- صفحه‌های فلزی سوراخ‌دار: این صفحات به نبشی جوش داده شده و میلگرد درون آن‌ها قرار می‌گیرد.
- نبشی‌های دارای شیار: این نوع نبشی‌ها از قبل شیارهایی برای قرارگیری میلگرد دارند.
- اتصال با سیم آرماتور
- میلگرد بستر را با سیم‌های آرماتوربندی به نبشی محکم می‌کنند.
- روشی سریع و ارزان، اما مناسب برای بارهای سبک.
توصیه‌ها:
- انتخاب روش مناسب به نوع پروژه، بارهای وارده، و شرایط محیطی بستگی دارد.
- در محیط‌های خورنده، استفاده از مواد ضدزنگ یا گالوانیزه توصیه می‌شود.
- حتماً استانداردها و الزامات مهندسی را در نظر بگیرید.
مزایا و معایب روش های مختلف اتصال میلگرد بستر به نبشی
مقایسه مزایا و معایب روش‌های مختلف اتصال میلگرد بستر به نبشی:
- اتصال مکانیکی
مزایا:
- نصب سریع و ساده.
- قابل تنظیم و تغییر در صورت نیاز.
- عدم نیاز به ابزارهای تخصصی مانند دستگاه جوش.
- حداقل تأثیر روی کیفیت و پوشش گالوانیزه نبشی یا میلگرد.
معایب:
- نیاز به دقت بالا در انتخاب گیره یا بست مناسب.
- احتمال شل شدن گیره‌ها در اثر ارتعاش یا بارهای متغیر.
- ممکن است در محیط‌های خورنده مقاومت کافی نداشته باشد.
- جوشکاری
مزایا:
- ایجاد اتصال قوی و دائمی.
- مناسب برای بارهای سنگین و سازه‌های حساس.
- قابل اجرا در پروژه‌های با اشکال و شرایط پیچیده.
معایب:
- نیاز به نیروی متخصص و تجهیزات جوشکاری.
- احتمال آسیب به پوشش ضدزنگ میلگرد یا نبشی.
- ایجاد تمرکز تنش در نقاط جوش.
- زمان‌بر بودن و هزینه بالاتر در مقایسه با سایر روش‌ها.
- اتصال با چسب‌های صنعتی و رزین‌های اپوکسی
مزایا:
- مناسب برای محیط‌های مرطوب یا خورنده، زیرا از خوردگی فلزات جلوگیری می‌کند.
- نصب آسان و بدون نیاز به تجهیزات سنگین.
- انعطاف‌پذیر در پروژه‌های سبک یا موقت.
معایب:
- مقاومت کمتر نسبت به روش جوشکاری یا مکانیکی در بارهای سنگین.
- حساس به دما و شرایط محیطی (گرما یا سرما شدید).
- هزینه بالای چسب‌های باکیفیت.
- نیازمند زمان برای خشک شدن و تثبیت کامل اتصال.
- اتصال با قطعات پیش‌ساخته
مزایا:
- کاهش خطاهای نصب به دلیل طراحی استاندارد.
- افزایش سرعت اجرا.
- ظاهر منظم‌تر و یکپارچه.
- مناسب برای پروژه‌های بزرگ با تکرار بالا.
معایب:
- هزینه بالای تولید و حمل قطعات پیش‌ساخته.
- نیاز به انطباق دقیق قطعات با شرایط پروژه.
- ممکن است در پروژه‌های کوچک به صرفه نباشد.
- اتصال با سیم آرماتور
مزایا:
- ارزان و سریع.
- نیاز به ابزار ساده (سیم‌چین و سیم آرماتور).
- مناسب برای سازه‌های با بار سبک یا موقت.
معایب:
- استحکام کمتر نسبت به روش‌های دیگر.
- احتمال باز شدن یا شل شدن در طول زمان یا تحت بارهای متغیر.
- کمتر مناسب برای پروژه‌های حساس یا با بارهای سنگین.
جمع‌بندی:
- برای بارهای سنگین و دائمی: روش جوشکاری مناسب‌تر است.
- برای سازه‌های موقت یا سبک: استفاده از سیم آرماتور یا چسب‌های اپوکسی پیشنهاد می‌شود.
- در پروژه‌های سریع یا استاندارد: روش‌های مکانیکی یا قطعات پیش‌ساخته بهترین انتخاب هستند.
- در محیط‌های خورنده یا مرطوب، توجه ویژه‌ای به پوشش‌های ضدزنگ و نوع اتصال داشته باشید.
اتصالات پیش ساخته میلگرد بستر به نبشی
اتصالات پیش‌ساخته میلگرد بستر به نبشی به‌منظور سرعت‌بخشیدن به عملیات اجرا، افزایش دقت در نصب، و کاهش هزینه‌های پروژه طراحی و استفاده می‌شوند. این اتصالات از قطعات آماده‌ای تشکیل شده‌اند که قابلیت سازگاری با انواع سازه‌ها و شرایط مختلف را دارند. در ادامه، اجزای مختلف و روش‌های این اتصالات توضیح داده می‌شوند:
اجزای اتصالات پیش‌ساخته میلگرد بستر به نبشی
- نبشی‌های دارای شیار یا سوراخ‌های آماده
- این نبشی‌ها دارای شیارهای طراحی‌شده یا سوراخ‌هایی در فواصل منظم هستند که میلگرد بستر را در خود جای می‌دهند.
- شیارها و سوراخ‌ها ممکن است به‌صورت افقی، عمودی، یا مورب باشند.
- صفحه‌های فلزی سوراخ‌دار یا نگهدارنده
- قطعات فلزی که بین نبشی و میلگرد قرار گرفته و به‌عنوان واسط عمل می‌کنند.
- این صفحات معمولاً به نبشی جوش داده یا با پیچ و مهره متصل می‌شوند.
- گیره‌های پیش‌ساخته (Clamp)
- گیره‌هایی که برای نگهداری و تثبیت میلگرد روی نبشی طراحی شده‌اند.
- برخی گیره‌ها دارای پیچ و مکانیزم قفل‌شونده هستند.
- اتصالات U شکل یا زاویه‌دار
- قطعات فلزی U شکل که میلگرد درون آن‌ها قرار می‌گیرد و به نبشی متصل می‌شوند.
- این قطعات با پیچ، پرچ یا جوش به نبشی متصل می‌شوند.
روش نصب اتصالات پیش‌ساخته
- تثبیت نبشی در جای خود
- ابتدا نبشی در محل مشخص (مثلاً لبه دیوار) نصب و تثبیت می‌شود.
- از پیچ و رول‌پلاک، جوشکاری یا روش‌های دیگر برای این تثبیت استفاده می‌شود.
- قرار دادن میلگرد بستر
- میلگرد بستر به‌صورت مستقیم در شیارها، سوراخ‌ها، یا گیره‌های طراحی‌شده قرار می‌گیرد.
- بستن اتصالات
- در صورت استفاده از گیره، پیچ یا صفحه نگهدارنده، این قطعات محکم شده تا میلگرد به‌طور ایمن در جای خود تثبیت شود.
- کنترل نهایی
- پس از نصب، تمامی اتصالات بررسی و از محکم بودن آن‌ها اطمینان حاصل می‌شود.
مزایای استفاده از اتصالات پیش‌ساخته
- سرعت بالا: کاهش زمان نصب به دلیل طراحی آماده و استاندارد قطعات.
- دقت بیشتر: طراحی صنعتی باعث افزایش دقت در ابعاد و فواصل نصب می‌شود.
- کاهش خطا: کاهش اشتباهات انسانی در حین اجرا.
- قابلیت تعویض: در صورت نیاز، قطعات به‌راحتی تعویض یا تنظیم می‌شوند.
- ظاهر منظم: اجرای تمیزتر و زیباتر در مقایسه با روش‌های سنتی.
- سازگاری: قابل استفاده در انواع شرایط محیطی و سازه‌های مختلف.
معایب و محدودیت‌ها
- هزینه بالا: تولید و حمل قطعات پیش‌ساخته ممکن است هزینه‌بر باشد.
- نیاز به انطباق: قطعات باید دقیقاً متناسب با ابعاد و مشخصات پروژه طراحی شوند.
- محدودیت انعطاف‌پذیری: ممکن است در پروژه‌های سفارشی‌سازی شده محدودیت‌هایی وجود داشته باشد.
کاربردها
- سازه‌های بنایی: مانند دیوارهای آجری یا بلوکی.
- سازه‌های بتنی: در جایی که نیاز به تقویت و تثبیت میلگرد بستر به نبشی وجود دارد.
- پروژه‌های صنعتی: برای اجرای سریع و استاندارد سازه‌ها.
نمونه طراحی اتصالات پیش‌ساخته
در صورتی که نیاز به طراحی دقیق یا نقشه اجرایی دارید، می‌توان از نرم‌افزارهای مهندسی مانند AutoCAD یا Revit استفاده کرد. در صورت تمایل، می‌توانم شما را در طراحی یک نمونه کمک کنم.
انواع اتصالات پیش ساخته:
اتصالات پیش‌ساخته برای میلگرد بستر به نبشی در پروژه‌های ساختمانی و صنعتی طراحی شده‌اند تا سرعت و کیفیت نصب را افزایش دهند. انواع این اتصالات بر اساس نوع طراحی و کاربرد به شرح زیر است:
- گیره‌های فلزی پیش‌ساخته (Clamps)
- گیره‌هایی از جنس فولاد یا آلیاژ مقاوم که برای نگه‌داشتن میلگرد روی نبشی طراحی شده‌اند.
- ویژگی‌ها:
- دارای پیچ و مهره برای تنظیم و قفل کردن.
- قابلیت نصب آسان و تعویض در صورت نیاز.
- کاربرد:
- سازه‌های سبک و دیوارهای غیر باربر.
- نبشی‌های شیار‌دار یا سوراخ‌دار
- نبشی‌هایی که به‌صورت پیش‌ساخته با شیارها یا سوراخ‌هایی برای عبور میلگرد طراحی شده‌اند.
- ویژگی‌ها:
- شیارها معمولاً در فواصل منظم قرار دارند.
- امکان استفاده در بارهای سنگین به دلیل استحکام بالا.
- کاربرد:
- سازه‌های بنایی یا بتنی در معرض بارهای افقی.
- صفحات فلزی سوراخ‌دار (Perforated Plates)
- صفحات فولادی که به نبشی جوش یا پیچ شده و دارای سوراخ‌هایی برای عبور میلگرد هستند.
- ویژگی‌ها:
- اتصال ایمن و پایدار.
- مناسب برای پروژه‌های استاندارد و تکرارپذیر.
- کاربرد:
- تقویت دیوارها در محل تلاقی با نبشی.
- بست‌های U شکل (U-Bolts)
- قطعات فلزی U شکل که میلگرد را در جای خود روی نبشی محکم می‌کنند.
- ویژگی‌ها:
- مناسب برای بارهای متوسط.
- قابلیت نصب سریع و ایمن.
- کاربرد:
- دیوارهای بلوکی یا آجری.
- سیستم‌های کشویی (Sliding Systems)
- قطعات پیش‌ساخته‌ای که به‌صورت کشویی روی نبشی قرار گرفته و میلگرد را نگه می‌دارند.
- ویژگی‌ها:
- انعطاف‌پذیر در تنظیم موقعیت.
- مناسب برای پروژه‌هایی که نیاز به تغییرات دارند.
- کاربرد:
- پروژه‌های خاص یا موقت.
- براکت‌های نگهدارنده (Brackets)
- براکت‌های کوچک فلزی که به نبشی جوش داده یا پیچ می‌شوند و محل قرارگیری میلگرد را فراهم می‌کنند.
- ویژگی‌ها:
- طراحی مستحکم برای بارهای سنگین.
- قابلیت استفاده در محیط‌های خورنده با پوشش‌های گالوانیزه.
- کاربرد:
- دیوارهای مقاوم در برابر زلزله یا بارهای جانبی.
- اتصالات با پیچ و مهره
- قطعاتی که از ترکیب نبشی، میلگرد، و پیچ و مهره برای ایجاد یک اتصال پیش‌ساخته استفاده می‌کنند.
- ویژگی‌ها:
- قابل تنظیم و تغییر.
- مناسب برای بارهای سنگین و پروژه‌های صنعتی.
- کاربرد:
- سازه‌های دائمی و صنعتی.
- بست‌های تسمه‌ای (Strap Connectors)
- تسمه‌های فلزی باریک که میلگرد را به نبشی می‌بندند.
- ویژگی‌ها:
- انعطاف‌پذیری بالا.
- نصب ساده و کم‌هزینه.
- کاربرد:
- اتصالات سبک یا موقت.
- گیره‌های فنری (Spring Clips)
- گیره‌هایی با مکانیزم فنری که میلگرد را در محل ثابت نگه می‌دارند.
- ویژگی‌ها:
- نصب سریع بدون نیاز به ابزار اضافی.
- مناسب برای محیط‌هایی با لرزش یا حرکت.
- کاربرد:
- پروژه‌های ساختمانی با نصب سریع.
- قطعات ترکیبی پیش‌ساخته
- ترکیبی از گیره‌ها، نبشی‌ها، و صفحات فلزی که به‌صورت یکپارچه طراحی و تولید می‌شوند.
- ویژگی‌ها:
- حداکثر دقت و استحکام.
- نصب سریع و بدون نیاز به تنظیمات اضافی.
- کاربرد:
- پروژه‌های بزرگ و صنعتی با نیاز به استاندارد بالا.
مزایای استفاده از اتصالات پیش‌ساخته:
- کاهش زمان اجرا.
- افزایش دقت و کیفیت.
- کاهش خطاهای نصب.
- دوام بالا در برابر بارهای مکانیکی و شرایط محیطی.
معایب احتمالی:
- هزینه بالاتر نسبت به روش‌های سنتی.
- نیاز به طراحی و تولید سفارشی برای پروژه‌های خاص.
- محدودیت در انعطاف‌پذیری برای شرایط غیرمعمول.
