تعداد میلگرد در ستون بتنی
محاسبه تعداد میلگرد در ستون بتنی فرآیندی دقیق است که باید با رعایت اصول طراحی سازه‌ای و آیین‌نامه‌های ساختمانی انجام شود.

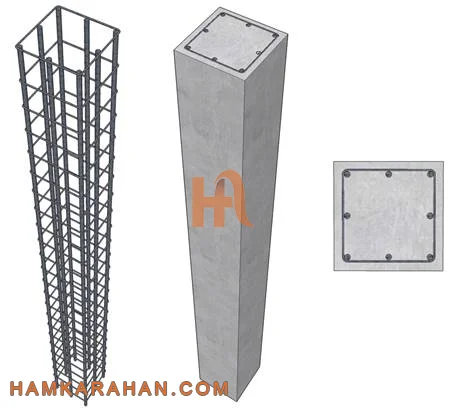

ستون بتنی چیست؟
ستون بتنی یکی از مهم‌ترین اجزای سازه‌های بتنی است که وظیفه اصلی آن انتقال بارهای عمودی ساختمان (مانند بار سقف، دیوارها و سایر اجزا) به فونداسیون و زمین است. این ستون‌ها از بتن مسلح (بتن همراه با میلگردهای فولادی) ساخته می‌شوند تا بتوانند هم در برابر فشار و هم در برابر کشش مقاومت کنند.
اجزای ستون بتنی:
- بتن: ترکیبی از سیمان، شن، ماسه و آب که نقش ماده اصلی ستون را ایفا می‌کند.
- میلگردهای طولی: میلگردهایی که در امتداد ارتفاع ستون قرار می‌گیرند و مقاومت کششی و فشاری ستون را افزایش می‌دهند.
- خاموت‌ها (میلگردهای عرضی): میلگردهایی که به صورت حلقه یا مارپیچ به دور میلگردهای طولی بسته می‌شوند و وظیفه اصلی آن‌ها جلوگیری از ترک‌خوردگی بتن و افزایش مقاومت برشی است.
انواع ستون بتنی:
- بر اساس مقطع:
- ستون‌های مربع یا مستطیلی
- ستون‌های دایره‌ای
- ستون‌های چندضلعی
- بر اساس نحوه اجرا:
- ستون‌های درجا (که در محل پروژه بتن‌ریزی می‌شوند)
- ستون‌های پیش‌ساخته (که در کارخانه تولید شده و به محل پروژه منتقل می‌شوند)
- بر اساس نوع بارگذاری:
- ستون‌های محوری (تحمل بار در امتداد محور طولی)
- ستون‌های غیرمحوری یا مایل (بار به صورت زاویه‌دار به ستون وارد می‌شود)
مزایای ستون بتنی:
- مقاومت بالا: توانایی تحمل بارهای سنگین.
- دوام و طول عمر: مقاوم در برابر عوامل محیطی مانند زنگ‌زدگی و آتش.
- انعطاف‌پذیری در طراحی: قابلیت اجرا در شکل‌ها و ابعاد مختلف.
معایب ستون بتنی:
- وزن زیاد در مقایسه با ستون‌های فولادی.
- نیاز به زمان بیشتر برای اجرا (به دلیل زمان گیرش بتن).
- ترک‌خوردگی در صورت طراحی و اجرای نادرست.
ستون‌های بتنی یکی از عناصر حیاتی در سازه‌های مدرن محسوب می‌شوند و طراحی و اجرای صحیح آن‌ها نقش کلیدی در ایمنی و پایداری ساختمان دارد.
اهمیت تعداد میلگرد در هر ستون بتنی
تعداد میلگردها در ستون بتنی از اهمیت بالایی برخوردار است، زیرا تأثیر مستقیم بر استحکام، پایداری و ایمنی سازه دارد. میلگردهای طولی و خاموت‌ها با همدیگر مقاومت کششی و برشی ستون را فراهم می‌کنند و تعداد و نحوه قرارگیری آن‌ها باید به دقت مطابق با محاسبات مهندسی طراحی شود.
دلایل اهمیت تعداد میلگرد در ستون بتنی:
- افزایش مقاومت ستون:
- میلگردهای بیشتر در ستون باعث افزایش مقاومت در برابر نیروهای فشاری، کششی و خمشی می‌شود. این مقاومت برای جلوگیری از شکست یا کمانش ستون ضروری است.
- تقسیم یکنواخت نیروها:
- با افزایش تعداد میلگردها، نیروهای وارد شده به ستون به شکل یکنواخت‌تر در مقطع ستون توزیع می‌شود، که خطر شکست موضعی را کاهش می‌دهد.
- پایداری در برابر زلزله و بارهای جانبی:
- ستون‌هایی با میلگردهای کافی و مناسب می‌توانند بهتر در برابر بارهای جانبی (مانند باد یا زلزله) مقاومت کنند و از تغییر شکل بیش از حد یا فروپاشی جلوگیری کنند.
- جلوگیری از کمانش میلگردها:
- اگر تعداد میلگردها کم باشد، احتمال کمانش یا خم شدن میلگردها تحت بارهای سنگین افزایش می‌یابد. این موضوع ممکن است موجب فروپاشی سازه شود.
- ایجاد چسبندگی مناسب بین بتن و میلگرد:
- تعداد مناسب میلگردها همراه با خاموت‌ها به بتن کمک می‌کنند که چسبندگی خوبی با میلگردها داشته باشد و از ترک‌خوردگی یا جداشدگی جلوگیری شود.
عوامل مؤثر بر تعداد میلگرد در ستون:
- بار وارده به ستون:
- ستون‌هایی که باید بار بیشتری تحمل کنند، نیاز به میلگردهای بیشتری دارند.
- ابعاد ستون:
- ابعاد ستون (عرض و طول مقطع) تعیین‌کننده فضای لازم برای قرارگیری میلگردها است. ستون‌های بزرگ‌تر می‌توانند میلگرد بیشتری داشته باشند.
- نوع بتن و میلگرد:
- مقاومت فشاری بتن و مقاومت کششی میلگردها می‌تواند بر تعداد میلگردها تأثیر بگذارد.
- استانداردها و آیین‌نامه‌ها:
- بر اساس آیین‌نامه‌های مهندسی (مانند آیین‌نامه بتن ایران یا ACI)، حداقل تعداد میلگردها و فاصله بین آن‌ها مشخص شده است. به طور مثال:
- حداقل تعداد میلگرد طولی برای ستون‌های دایره‌ای: ۶ میلگرد.
- حداقل تعداد میلگرد طولی برای ستون‌های مستطیلی: ۴ میلگرد.
مشکلات ناشی از کمبود میلگرد:
- کاهش مقاومت سازه در برابر بارهای سنگین.
- ترک‌خوردگی یا خرد شدن بتن در بارهای بالا.
- افزایش خطر کمانش ستون.
- کاهش ایمنی ساختمان، به‌ویژه در برابر زلزله.
نتیجه:
تعداد میلگردها در ستون باید بر اساس محاسبات دقیق مهندسی و با رعایت استانداردها تعیین شود. استفاده از میلگردهای کمتر از حد نیاز یا توزیع نامناسب آن‌ها می‌تواند منجر به خرابی یا فروپاشی سازه شود.
عوامل موثر بر تعیین تعداد میلگرد در هر ستون بتنی
تعداد میلگرد در هر ستون بتنی به عوامل متعددی بستگی دارد که شامل بارهای وارده، ابعاد ستون، نوع بتن و میلگرد، شرایط محیطی و الزامات آیین‌نامه‌ای است. در زیر این عوامل به تفصیل بررسی شده‌اند:
- بارهای وارده به ستون:
- بار مرده: شامل وزن خود سازه (دیوارها، سقف‌ها، کف‌ها و تجهیزات ثابت).
- بار زنده: شامل وزن اشیاء متحرک، افراد و بارهای موقت.
- بارهای جانبی: شامل بارهای ناشی از زلزله، باد یا رانش زمین.
- بارگذاری محوری یا غیرمحوری: ستون‌های تحت بار محوری (عمود) به میلگرد کمتری نسبت به ستون‌های تحت بار غیرمحوری نیاز دارند.
- ابعاد مقطع ستون:
- ابعاد ستون (عرض و طول مقطع) فضای مورد نیاز برای قرارگیری میلگردها را تعیین می‌کند.
- ستون‌های بزرگ‌تر که بار بیشتری را تحمل می‌کنند به میلگردهای بیشتری نیاز دارند.
- نوع بتن:
- مقاومت فشاری بتن (بر حسب مگاپاسکال یا کیلوگرم بر سانتی‌متر مربع) تأثیر مستقیمی بر تعداد میلگردها دارد. بتن‌های با مقاومت بالاتر به میلگرد کمتری نیاز دارند، زیرا خود بتن می‌تواند بخشی از بار را تحمل کند.
- نوع میلگرد:
- مقاومت کششی میلگرد (مانند میلگرد A1، A2، یا A3) مشخص می‌کند که چه تعداد میلگرد برای تحمل نیروهای کششی و فشاری نیاز است.
- میلگردهای با مقاومت بیشتر (مانند میلگرد A4) می‌توانند تعداد میلگرد مورد نیاز را کاهش دهند.
- شکل ستون:
- ستون‌های دایره‌ای، مربع یا مستطیلی نیازمند تعداد میلگرد متفاوتی هستند:
- ستون‌های مربع و مستطیلی: حداقل ۴ میلگرد طولی.
- ستون‌های دایره‌ای: حداقل ۶ میلگرد طولی.
- ستون‌های خاص (چندضلعی): نیاز به محاسبات دقیق‌تری دارند.
- ارتفاع ستون:
- ستون‌های بلندتر نیازمند تعداد بیشتری میلگرد هستند تا از کمانش جلوگیری شود.
- فاصله بین خاموت‌ها نیز در ستون‌های بلند به‌طور دقیق طراحی می‌شود تا میلگردها در جای خود ثابت بمانند.
- شرایط محیطی:
- در محیط‌های خورنده (مانند مناطق ساحلی یا محیط‌های صنعتی) تعداد میلگرد یا پوشش بتن ممکن است افزایش یابد تا از زنگ‌زدگی میلگردها جلوگیری شود.
- آیین‌نامه‌ها و استانداردها:
- آیین‌نامه‌های ساختمانی حداقل تعداد و اندازه میلگردها را تعیین می‌کنند. به عنوان مثال:
- حداقل تعداد میلگرد طولی برای ستون‌های دایره‌ای: ۶ عدد.
- حداقل تعداد میلگرد طولی برای ستون‌های مستطیلی: ۴ عدد.
- حداقل فاصله بین میلگردها: بر اساس قطر میلگرد و اندازه خاموت تعیین می‌شود.
- الزامات مربوط به مقاومت برشی و خمشی نیز تأثیرگذار است.
- ضریب اطمینان و طراحی خاص:
- در سازه‌های حساس (مانند ساختمان‌های بلندمرتبه یا پل‌ها)، ممکن است تعداد میلگردها به دلیل ضریب اطمینان بیشتر افزایش یابد.
- در طراحی خاص، ممکن است از میلگردهای بیشتری برای تحمل بارهای غیرمنتظره استفاده شود.
- کاربرد سازه:
- سازه‌های مختلف مانند ساختمان‌های مسکونی، تجاری، صنعتی، پل‌ها یا سدها نیازمند طراحی متفاوتی برای ستون‌ها هستند.
- بارهای وارد بر ستون در این کاربردها تعیین‌کننده تعداد میلگردها خواهد بود.
نتیجه:
تعداد میلگرد در هر ستون به محاسبات دقیق مهندسی نیاز دارد و باید با توجه به بارهای طراحی، نوع مصالح، شرایط محیطی و الزامات استانداردها تعیین شود. طراحی نامناسب ممکن است به شکست سازه یا کاهش عمر مفید آن منجر شود.
استانداردهای مربوط به تعداد میلگرد در هر ستون بتنی
استانداردها و آیین‌نامه‌های ساختمانی، الزامات دقیقی را برای تعداد میلگردها، حداقل و حداکثر مقطع میلگرد، و نحوه قرارگیری آن‌ها در ستون‌های بتنی مشخص می‌کنند. این استانداردها برای تضمین ایمنی، دوام و عملکرد مناسب سازه طراحی شده‌اند. در ادامه، مهم‌ترین استانداردهای مرتبط با تعداد میلگرد در ستون بتنی ارائه شده است:
- حداقل تعداد میلگرد طولی:
- ستون‌های مربع یا مستطیلی: حداقل ۴ میلگرد طولی.
- ستون‌های دایره‌ای یا چندضلعی: حداقل ۶ میلگرد طولی.
- ستون‌های مارپیچ (با خاموت مارپیچ): حداقل ۶ میلگرد طولی.
- حداقل و حداکثر مساحت میلگرد طولی (AsA_s):
- طبق آیین‌نامه بتن ایران (آبا) و ACI 318:
- حداقل مساحت میلگرد طولی: باید ۱٪ از مساحت مقطع کل ستون (AgA_g) باشد.
- حداکثر مساحت میلگرد طولی: نباید از ۸٪ مساحت مقطع کل ستون (AgA_g) بیشتر شود.
- در عمل، درصد بهینه مساحت میلگرد معمولاً بین ۱.۵٪ تا ۴٪ است تا تراکم میلگردها و کارایی ستون بهینه باشد.
- حداقل فاصله بین میلگردهای طولی:
- فاصله خالص بین میلگردهای طولی نباید از موارد زیر کمتر باشد:
- قطر میلگرد.
- 2525 میلی‌متر.
- 1.33×1.33 \times حداکثر اندازه سنگدانه بتن.
- حداقل پوشش بتن روی میلگردها:
- برای محافظت میلگردها در برابر خوردگی و آتش‌سوزی:
- در ستون‌های معمولی: ۲۵ تا ۵۰ میلی‌متر (بسته به شرایط محیطی).
- در محیط‌های خورنده یا مناطق ساحلی: ۵۰ میلی‌متر یا بیشتر.
- حداقل و حداکثر فاصله بین خاموت‌ها:
- فاصله خاموت‌ها برای جلوگیری از کمانش میلگردهای طولی و تأمین مقاومت برشی طراحی می‌شود:
- در ناحیه بحرانی (مانند اطراف اتصالات): فاصله خاموت‌ها معمولاً بین ۷۵ تا ۱۵۰ میلی‌متر است.
- در سایر نواحی: فاصله خاموت‌ها می‌تواند تا ۲۰۰ میلی‌متر افزایش یابد.
- خاموت‌ها باید به نحوی طراحی شوند که تمامی میلگردهای طولی را محصور کنند.
- ضوابط مربوط به ستون‌های ویژه در مناطق زلزله‌خیز:
طبق آیین‌نامه 2800 ایران و ACI 318 برای مناطق لرزه‌خیز:
- خاموت‌ها باید به‌گونه‌ای باشند که از کمانش میلگردهای طولی جلوگیری کنند.
- فاصله خاموت‌ها در ستون‌های بحرانی (مثلاً در ۱.۵ برابر قطر ستون از بالای ستون) باید بسیار کمتر باشد (حدود 75 mm75 \, \text{mm}).
- تعداد میلگردهای طولی معمولاً بیشتر از ستون‌های عادی است، زیرا بارهای لرزه‌ای اضافی وارد می‌شود.
- حداکثر قطر میلگردها:
- قطر میلگردهای طولی نباید بیشتر از ۱/۸ کوچک‌ترین بعد ستون باشد.
- برای خاموت‌ها، قطر میلگرد معمولاً بین ۸ تا ۱۲ میلی‌متر است.
- ضوابط توزیع میلگرد در مقطع ستون:
- میلگردهای طولی باید به‌صورت یکنواخت در اطراف مقطع ستون توزیع شوند.
- اگر ستون دارای خاموت مارپیچ باشد، میلگردهای طولی باید در داخل خاموت مارپیچ قرار بگیرند.
- ضوابط ستون‌های بلند:
ستون‌هایی با نسبت ارتفاع به عرض بیشتر از ۱۲ به عنوان ستون بلند در نظر گرفته می‌شوند. برای این ستون‌ها:
- طراحی میلگردها باید کمانش و تغییر شکل‌های ناشی از لنگر ثانویه (P-Δ) را در نظر بگیرد.
- میلگردهای طولی بیشتر یا خاموت‌های نزدیک‌تر ممکن است نیاز باشد.
- استفاده از آیین‌نامه‌های معتبر:
- آیین‌نامه بتن ایران (آبا): مرجع اصلی طراحی بتن در ایران.
- ACI 318 (امریکا): استاندارد بین‌المللی برای طراحی سازه‌های بتنی.
- آیین‌نامه 2800 ایران: برای طراحی ساختمان‌های مقاوم در برابر زلزله.
نکات تکمیلی:
- رعایت تراکم میلگردها: استفاده از تعداد زیاد میلگرد می‌تواند باعث تراکم زیاد شده و اجرای بتن‌ریزی را دشوار کند. این موضوع باید در طراحی لحاظ شود.
- استفاده از نرم‌افزارهای طراحی: نرم‌افزارهایی مانند ETABS و SAFE می‌توانند به محاسبه دقیق تعداد میلگردها و رعایت استانداردها کمک کنند.
- بازرسی میدانی: اجرای میلگردها باید با نقشه‌های طراحی و الزامات استاندارد مطابقت داشته باشد.
نتیجه:
رعایت استانداردها و آیین‌نامه‌ها در طراحی و اجرای تعداد میلگرد در ستون‌های بتنی از اهمیت بالایی برخوردار است، زیرا این امر مستقیماً بر ایمنی و دوام سازه تأثیر می‌گذارد. مهندسین سازه باید همواره محاسبات خود را مطابق با الزامات آیین‌نامه‌ها انجام دهند و در هنگام اجرا نظارت دقیق داشته باشند.
نکات کلیدی برای انتخاب تعداد میلگرد در ستون
انتخاب تعداد میلگرد در ستون‌های بتنی نیازمند در نظر گرفتن چندین نکته کلیدی است تا ایمنی، دوام، و کارایی سازه تضمین شود. در ادامه، مهم‌ترین نکات برای انتخاب تعداد میلگرد در ستون ارائه شده است:
- رعایت حداقل و حداکثر تعداد میلگرد:
- ستون‌های مربع و مستطیلی: حداقل ۴ میلگرد طولی.
- ستون‌های دایره‌ای: حداقل ۶ میلگرد طولی.
- ستون‌های با مقاطع بزرگ یا بارهای زیاد ممکن است به تعداد بیشتری میلگرد نیاز داشته باشند.
- تناسب با مساحت مقطع ستون:
- مساحت میلگردهای طولی (AsA_s) باید بین ۱٪ تا ۸٪ مساحت کل مقطع ستون (AgA_g) باشد.
- درصد بهینه برای مساحت میلگرد معمولاً بین ۱.۵٪ تا ۴٪ است.
- انتخاب قطر مناسب میلگردها:
- قطر میلگردها نباید از ۱/۸ کوچک‌ترین بعد مقطع ستون بیشتر باشد.
- میلگردهای با قطر بزرگ‌تر به تعداد کمتری نیاز دارند اما ممکن است اجرای بتن‌ریزی را دشوار کنند.
- رعایت فاصله مناسب بین میلگردها:
- حداقل فاصله بین میلگردهای طولی باید برابر با قطر میلگرد یا 2525 میلی‌متر (هرکدام بزرگ‌تر باشد) باشد.
- فاصله بیش از حد بین میلگردها ممکن است باعث ضعف در توزیع نیروها و چسبندگی بتن شود.
- پوشش بتن کافی برای حفاظت میلگردها:
- پوشش بتن روی میلگردها باید طبق شرایط محیطی تعیین شود:
- در شرایط معمولی: ۲۵ تا ۵۰ میلی‌متر.
- در مناطق خورنده یا ساحلی: ۵۰ میلی‌متر یا بیشتر.
- بارهای وارده به ستون:
- بارهای طراحی (شامل بارهای مرده، زنده، و جانبی) مستقیماً بر تعداد میلگردها تأثیر می‌گذارد.
- ستون‌های با بارهای جانبی زیاد (مانند مناطق زلزله‌خیز) معمولاً به میلگردهای بیشتری نیاز دارند.
- رعایت الزامات آیین‌نامه‌ای:
- استفاده از آیین‌نامه‌های معتبر مانند:
- آیین‌نامه بتن ایران (آبا).
- آیین‌نامه ACI 318 (امریکا).
- آیین‌نامه 2800 ایران (برای مناطق زلزله‌خیز).
- رعایت حداقل تعداد میلگرد، فاصله خاموت‌ها و توزیع میلگردها بر اساس این آیین‌نامه‌ها الزامی است.
- استفاده از خاموت‌ها برای مهار میلگردها:
- خاموت‌ها میلگردهای طولی را مهار می‌کنند و از کمانش آن‌ها جلوگیری می‌کنند.
- فاصله خاموت‌ها باید در نواحی بحرانی (مانند نزدیکی اتصالات) کاهش یابد.
- توزیع یکنواخت میلگردها در مقطع ستون:
- میلگردها باید به‌صورت یکنواخت در محیط ستون توزیع شوند.
- توزیع مناسب میلگردها باعث افزایش پایداری ستون و توزیع یکنواخت نیروها می‌شود.
- تناسب با ارتفاع ستون:
- ستون‌های بلندتر معمولاً به میلگردهای بیشتری نیاز دارند، زیرا احتمال کمانش و تغییر شکل آن‌ها بیشتر است.
- فاصله بین خاموت‌ها در ستون‌های بلند باید کمتر باشد.
- شرایط محیطی و نوع سازه:
- در مناطق خورنده یا با شرایط آب‌وهوایی خاص، تعداد میلگردها یا ضخامت پوشش بتن ممکن است افزایش یابد.
- سازه‌های ویژه (مانند پل‌ها یا ساختمان‌های بلند) به طراحی دقیق‌تر و میلگردهای بیشتر نیاز دارند.
- پیشگیری از تراکم بیش از حد میلگردها:
- تراکم بیش از حد میلگردها می‌تواند بتن‌ریزی را دشوار کند و باعث ایجاد حفره‌ها یا ضعف در چسبندگی بتن شود.
- استفاده از میلگردهای با قطر مناسب می‌تواند این مشکل را کاهش دهد.
- بررسی اقتصادی بودن طراحی:
- تعداد و اندازه میلگردها باید بهینه باشد تا علاوه بر تامین ایمنی سازه، هزینه‌ها نیز کنترل شود.
- استفاده از میلگردهای با مقاومت بالا (مانند میلگرد A4) ممکن است تعداد میلگردها را کاهش دهد و طراحی را اقتصادی‌تر کند.
- استفاده از نرم‌افزارهای طراحی:
- نرم‌افزارهای مهندسی مانند ETABS و SAFE می‌توانند در محاسبه تعداد میلگردها و طراحی بهینه مقاطع ستون کمک کنند.
- این نرم‌افزارها نتایج را بر اساس الزامات آیین‌نامه‌ای ارائه می‌دهند.

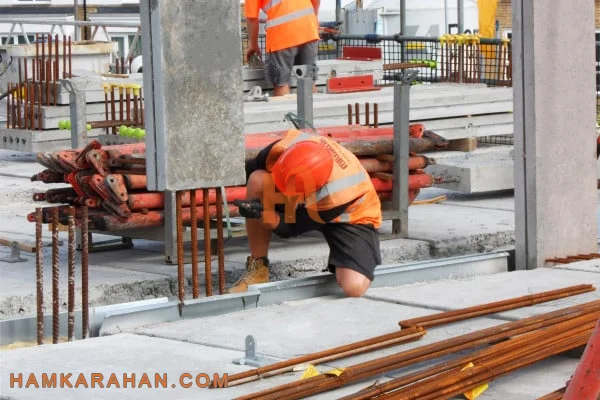

- بازرسی و نظارت در اجرا:
- نقشه‌های طراحی باید دقیقاً اجرا شوند.
- بازرسین باید اطمینان حاصل کنند که تعداد، اندازه، و موقعیت میلگردها مطابق طراحی است.
نتیجه:
انتخاب تعداد میلگرد در ستون بتنی باید بر اساس محاسبات مهندسی دقیق، الزامات آیین‌نامه‌ای، شرایط محیطی، و ملاحظات اجرایی انجام شود. رعایت این نکات کلیدی می‌تواند از ضعف سازه و افزایش هزینه‌ها جلوگیری کرده و ایمنی و دوام آن را تضمین کند.
