موارد تأثیر گذار روی حداکثر طول تیرآهن در سقف

حداکثر طول تیرآهن در انواع سقف

وزن واحد طول تیرآهن

موارد تأثیر گذار روی حداکثر طول تیرآهن در سقف

حداکثر طول تیرآهن در سقف یا دهانهٔ تیرآهن (Span) به عوامل مختلفی بستگی دارد. این عوامل می‌توانند بر تحمل بار، پایداری و میزان خمش تیرآهن تأثیر بگذارند. برخی از مهم‌ترین عوامل مؤثر شامل موارد زیر هستند:

1. **نوع و ابعاد تیرآهن**

   - **جنس و نوع پروفیل**: تیرآهن‌های فولادی معمولاً از فولاد ساختمانی ساخته می‌شوند که دارای مقاومت کششی و خمشی بالایی است. نوع پروفیل تیرآهن (مثلاً IPE، IPB یا HEB) نیز بر ظرفیت باربری و طول دهانه تأثیر می‌گذارد.

   - **ابعاد تیرآهن**: ابعاد تیرآهن، به‌ویژه ارتفاع و ضخامت بال‌ها و جان، تعیین‌کنندهٔ میزان خمش و توانایی تیرآهن برای تحمل بار است. تیرآهن با ابعاد بزرگتر می‌تواند دهانه‌های طولانی‌تری را پوشش دهد.

 2. **بارهای وارد شده**

   - **نوع بار**: بارهای مرده (وزن سازه و مصالح) و بارهای زنده (افراد، تجهیزات و عوامل محیطی مثل باد و برف) تأثیر زیادی بر طول دهانه مجاز تیرآهن دارند. با افزایش بارهای وارد شده، طول دهانه مجاز کاهش می‌یابد.

   - **توزیع بار**: نحوه توزیع بار (متمرکز یا یکنواخت) نیز می‌تواند بر رفتار تیرآهن تأثیر بگذارد. در صورت وجود بارهای متمرکز در وسط دهانه، خمش بیشتری در تیر ایجاد می‌شود.

3. **فاصله تکیه‌گاه‌ها**

   فاصله تکیه‌گاه‌ها یا محل‌هایی که تیرآهن به آن‌ها تکیه دارد، عاملی کلیدی در تعیین طول دهانه است. تیرآهن‌های با دهانه‌های بزرگتر نیاز به تکیه‌گاه‌های بیشتر یا تیرهای کمکی دارند تا از افتادگی و خمش بیش از حد جلوگیری شود.

 4. **سیستم سازه‌ای**

   نوع سیستم سازه‌ای که تیرآهن در آن استفاده می‌شود (مثلاً قاب ساده، قاب خمشی یا تیر و ستون‌های مرکب) بر پایداری و ظرفیت تیرآهن تأثیرگذار است. سیستم‌های سازه‌ای پیچیده‌تر می‌توانند بارهای بیشتری را تحمل کرده و دهانه‌های طولانی‌تری را پوشش دهند.

 5. **کنترل خیز (Deflection)**

   خیز تیرآهن یا میزان انحنای آن تحت بار، یکی از محدودیت‌های اصلی در تعیین طول دهانه است. برای جلوگیری از ایجاد خمش و تغییر شکل زیاد در تیرآهن، باید طول دهانه به‌گونه‌ای انتخاب شود که خیز مجاز سازه رعایت شود. استانداردهای مختلفی برای میزان خیز مجاز وجود دارد.

 6. **کنترل پایداری جانبی (Lateral Stability)**

   تیرآهن‌های با دهانه‌های طولانی ممکن است دچار ناپایداری جانبی شوند (یعنی خمیدگی در جهت عرضی تیر)، به‌ویژه در صورت عدم مهار جانبی مناسب. کنترل و استفاده از تیرهای فرعی یا مهاربندها به‌منظور جلوگیری از ناپایداری ضروری است.

 7. **ضریب ایمنی و آیین‌نامه‌ها**

   آیین‌نامه‌های ساختمانی و ضریب‌های ایمنی تعریف‌شده در طراحی سازه‌ها نیز مستقیماً بر طول دهانه تیرآهن تأثیر می‌گذارند. این ضوابط برای اطمینان از پایداری و ایمنی سازه تنظیم شده‌اند.

 8. **تأثیر دما و شرایط محیطی**

   تغییرات دما و شرایط محیطی (مثل زلزله یا باد شدید) می‌توانند بر تنش‌های وارد بر تیرآهن اثر بگذارند. برای دهانه‌های بزرگتر، باید تمهیدات لازم جهت جبران تغییرات دما و سایر نیروهای غیرمستقیم در نظر گرفته شود.

در مجموع، تعیین حداکثر طول تیرآهن به ترکیبی از این عوامل بستگی دارد و باید با توجه به نیازهای خاص پروژه و ضوابط مهندسی و آیین‌نامه‌های مربوطه طراحی شود.

حداکثر طول تیرآهن در انواع سقف

حداکثر طول تیرآهن در انواع سقف‌ها به نوع سقف، نوع تیرآهن، میزان بارگذاری و استانداردهای طراحی بستگی دارد. در ادامه، برخی از انواع سقف‌های رایج و حداکثر طول دهانهٔ تیرآهن در هر نوع را توضیح می‌دهم:

 1. **سقف تیرچه بلوک**

   در سقف‌های تیرچه بلوک، تیرآهن‌ها معمولاً به عنوان تیرهای فرعی یا اصلی برای تحمل بار تیرچه‌ها استفاده می‌شوند. حداکثر طول تیرآهن در این نوع سقف معمولاً بین 6 تا 9 متر است، البته با توجه به میزان بار و نوع پروفیل تیرآهن (مثل IPE یا IPB) می‌تواند کمی متغیر باشد. برای دهانه‌های بزرگتر نیاز به استفاده از تیرآهن‌های سنگین‌تر یا تقویت شده (مثل تیرهای دوبل یا تیرآهن با تقویت‌ ورق) وجود دارد.

 2. **سقف کامپوزیت**

   در سقف‌های کامپوزیت (ترکیب فولاد و بتن)، تیرآهن به همراه دال بتنی به عنوان یک سیستم ترکیبی عمل می‌کند که می‌تواند بارهای بیشتری را تحمل کند. در این نوع سقف، طول دهانه معمولاً بین 8 تا 12 متر است. با افزایش طول دهانه، لازم است از تیرهای قوی‌تر (مثل HEB یا IPB) یا روش‌های تقویت مثل استفاده از تیرهای دوبل یا تیرهای متقاطع بهره برد.

3. **سقف کرومیت (یونولیتی)**

   در سقف کرومیت، تیرآهن‌ها به عنوان تیرهای اصلی یا فرعی برای نگه‌داشتن بلوک‌ها و ایجاد سیستم شبکه‌ای مورد استفاده قرار می‌گیرند. طول مجاز دهانه تیرآهن در سقف کرومیت بسته به نوع تیرآهن و سیستم باربری، معمولاً بین 7 تا 10 متر است. این سقف‌ها برای دهانه‌های بزرگ مناسب هستند و می‌توانند با ترکیب تیرآهن‌های قوی‌تر و افزایش ضخامت دال بتن به دهانه‌های طولانی‌تری نیز برسند.

 4. **سقف طاق ضربی**

   سقف طاق ضربی از سیستم‌های قدیمی است که از تیرآهن به عنوان عضو باربر و طاق‌های آجری یا سیمانی برای پر کردن فضاها استفاده می‌شود. در این سقف‌ها، حداکثر طول تیرآهن معمولاً بین 4 تا 6 متر است، چرا که بارهای وارد بر تیرآهن نسبتاً زیاد هستند و خمش قابل توجهی در دهانه‌های طولانی‌تر اتفاق می‌افتد.

 5. **سقف عرشه فولادی (Metal Deck)**

   در سقف‌های عرشه فولادی، که با استفاده از ورق‌های فولادی موجدار و بتن مسلح ساخته می‌شود، تیرآهن‌ها به‌عنوان عضو باربر اصلی استفاده می‌شوند. در این سیستم، دهانه‌های تا حدود 12 متر با تیرآهن‌های معمولی و تا حدود 18 متر با استفاده از تیرهای تقویت‌شده امکان‌پذیر است. این سیستم به دلیل سبک بودن و سرعت اجرای بالا در پروژه‌های بزرگ و صنعتی بسیار محبوب است.

6. **سقف‌های فضاکار و سازه‌های پیشرفته**

   در برخی سازه‌های مدرن و فضاهای بزرگ مثل سالن‌های ورزشی، پارکینگ‌های طبقاتی یا استادیوم‌ها، استفاده از تیرآهن‌های بسیار قوی و سازه‌های پیشرفته مثل قاب‌های فضاکار یا تیرهای شبکه‌ای (Truss) رایج است. در این سیستم‌ها، حداکثر دهانهٔ تیرآهن می‌تواند به 20 متر یا حتی بیشتر برسد، اما این تیرها اغلب از پروفیل‌های بسیار بزرگ و سازه‌های تقویت‌شده استفاده می‌کنند و به‌صورت خاص برای هر پروژه طراحی می‌شوند.

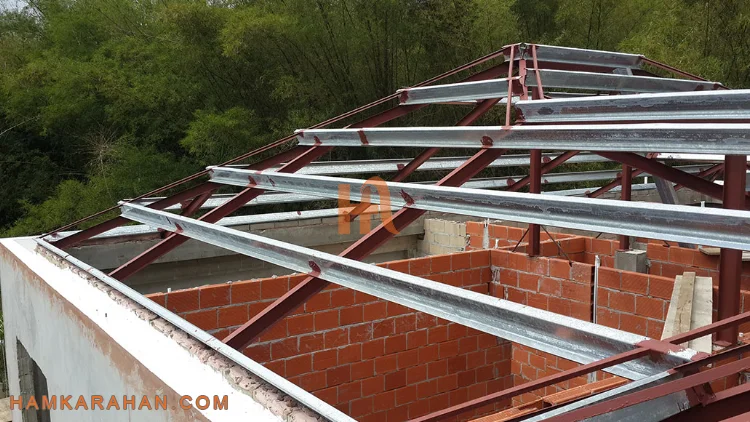

 7. **سقف‌های شیروانی و خرپایی**

   در سیستم سقف‌های خرپایی یا شیروانی، تیرآهن به‌عنوان قسمتی از خرپا (ترکیب تیرآهن با سایر اعضای فولادی یا چوبی) مورد استفاده قرار می‌گیرد. طول دهانه در این سقف‌ها می‌تواند تا 20 متر یا بیشتر نیز برسد، به شرط آنکه طراحی خرپا به‌درستی انجام شده و تمامی بارها به‌طور مناسب بین اعضای سازه توزیع شوند.

 جمع‌بندی

حداکثر طول تیرآهن بسته به نوع سقف و عوامل مختلفی مانند نوع پروفیل، بارهای وارد شده و روش‌های طراحی متفاوت است. برای سقف‌های معمول مسکونی، طول دهانه معمولاً بین 6 تا 12 متر است، اما در سازه‌های خاص و پیشرفته، دهانه‌ها می‌توانند تا 20 متر یا بیشتر نیز افزایش یابند.

وزن واحد طول تیرآهن

وزن واحد طول تیرآهن (وزن هر متر تیرآهن) بستگی به نوع و ابعاد پروفیل آن دارد. تیرآهن‌ها معمولاً در استانداردهای مختلفی تولید می‌شوند که رایج‌ترین آن‌ها **IPE** (تیرآهن معمولی)، **IPB** (تیرآهن بال‌پهن یا هاش) و **HEB** هستند. وزن هر متر از تیرآهن به ابعاد بال‌ها، جان، و ضخامت آن‌ها بستگی دارد. در زیر وزن واحد طول برخی از پروفیل‌های استاندارد را مشاهده می‌کنید:

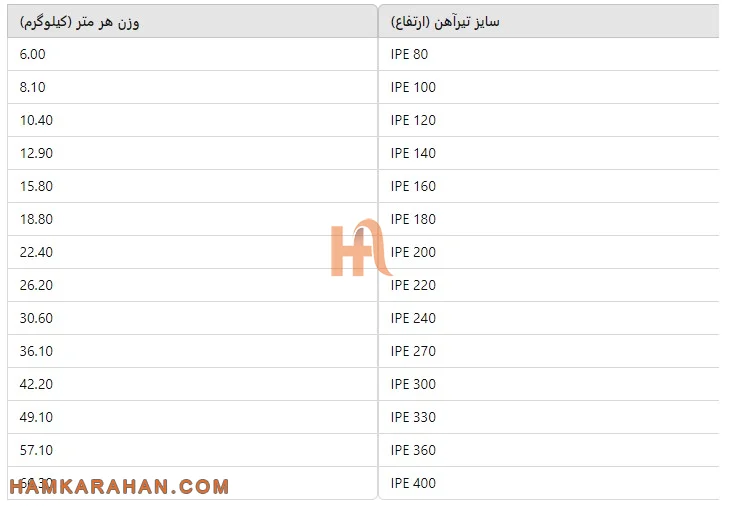

 وزن واحد طول تیرآهن IPE (معمولی)

| سایز تیرآهن (ارتفاع) | وزن هر متر (کیلوگرم) |

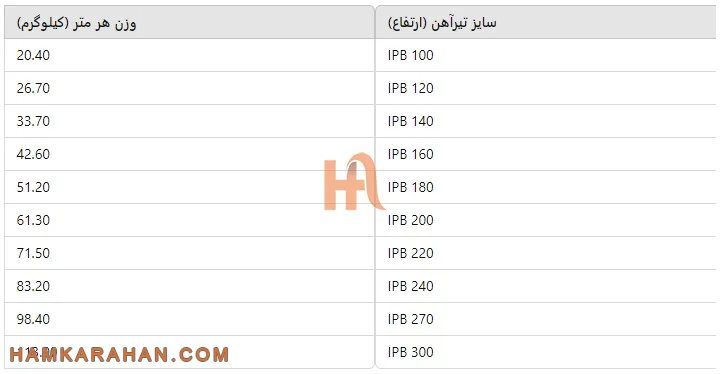

 وزن واحد طول تیرآهن IPB (هاش بال‌پهن سبک)

| سایز تیرآهن (ارتفاع) | وزن هر متر (کیلوگرم) |

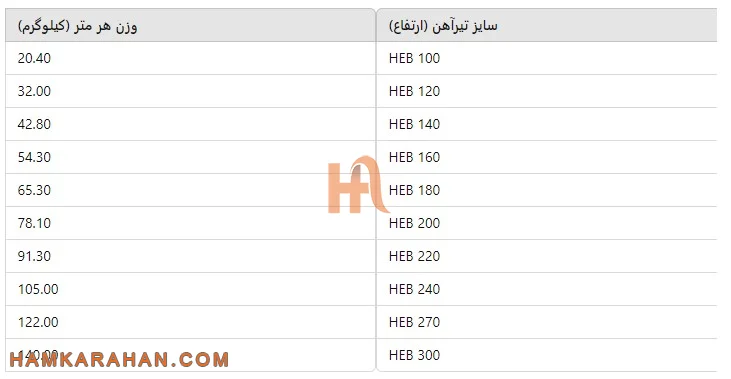

 وزن واحد طول تیرآهن HEB (هاش بال‌پهن سنگین)

| سایز تیرآهن (ارتفاع) | وزن هر متر (کیلوگرم) |

 نکات:

- تیرآهن‌های **IPE** (معمولی) در ساختمان‌های مسکونی و صنعتی رایج هستند.

- تیرآهن‌های **IPB (هاش)** به دلیل مقاومت بالا در دهانه‌های بزرگ و بارهای سنگین استفاده می‌شوند.

- **HEB** نسبت به **IPB** مقطع ضخیم‌تر و سنگین‌تری دارد و در کاربردهای سنگین‌تر استفاده می‌شود.

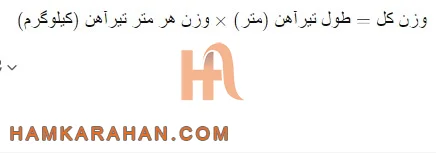

برای محاسبه وزن کل تیرآهن در یک پروژه می‌توانید از فرمول زیر استفاده کنید:
