تیرآهن IPE چیست و چه تفاوتی با تیرآهن معمولی دارد؟

۱۰:۲۷ - ۱۴۰۳/۰۶/۰۸
تیرآهن IPE یا تیر آهن معمولی یکی از انواع تیرآهن می باشد. این تیرآهن شبیه به حرف I انگلیسی می باشد. در این تیرآهن ضخامت بالها در ابتدا و انتها آن کاملا یکسان می باشد. تیر آهن معمولی با تیرآهن هاش در مقاومت و شکل ظاهری تفاوت دارد.

تیرآهن IPE  چیست؟

فهرست مطالب:

تیرآهن چیست؟

تیرآهن چند نوع دارد؟

تیرآهن IPE  یا تیرآهن معمولی چیست؟

ابعاد تیرآهن IPE

انواع تیرآهن IPE  از نظر کشور تولید کننده

 تیرآهن IPE خارجی

انواع تیرآهن IPE  از نظر استاندارد تولید در ایران

انواع تیرآهن I PE بر اساس گرید فولاد

نحوه ساخت تیرآهن IPE

کاربرد تیرآهن IPE

مزایا استفاده از تیرآهن IPE

معایب استفاده از تیرآهن IPE

سوالات کاربردی

تیرآهن چیست؟

تیرآهن یکی از مهم ترین و اساسی ترین مقاطع فولادی در سازه می باشد. از این مقطع فولادی بیشتر به عنوان ستون و پل در سازه های فلزی استفاده می شود. تیرآهن در واقع یک مقطع فولادی به شکل I و یا H  انگلیسی می باشد که وظیفه آن تحمل تنش های ناشی از نیروهای برشی و خمشی  وارده بر سازه است. تیرآهن تشکیل شده از یک جان عمودی و دو بال افقی شکل. بال‌ها به صورت موازی با یکدیگر در دو انتها تیرآهن قرار می گیرند و به تنه ی اصلی تیرآهن جان می گویند.

تیرآهن چند نوع دارد؟

  • تیرآهن IPE
  • تیرآهن INP
  • تیرآهن CNP
  • تیرآهن IPB

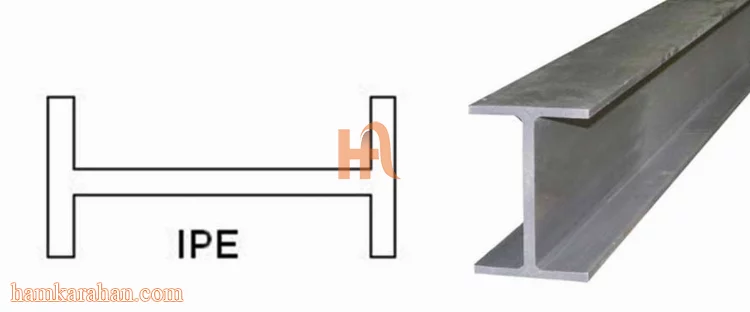

تیرآهن IPE چیست؟

تیرآهن IPE (یا تیرآهن نوع I) یکی از مقاطع فولادی پرکاربرد در ساخت و ساز است. IPE مخفف "European I-beam Profile" است که به معنی "پروفیل I شکل اروپایی" است. تیرآهن‌های IPE به دلیل شکل خاصشان که به حرف I انگلیسی شباهت دارد، به این نام معروف شده‌اند. این نوع تیرآهن دارای بال‌های یکنواخت در دو طرف جان (بخش میانی تیرآهن) است و بال‌های آن نازک‌تر از تیرآهن‌های IPB یا H شکل (تیرآهن‌های هاش) می‌باشند. این نوع تیرآهن به دلیل وزن کمتر و همچنین مقاومت خمشی مناسب، در سازه‌های مختلفی مانند ساختمان‌ها، پل‌ها و سازه‌های صنعتی استفاده می‌شود.

ویژگی‌های اصلی تیرآهن IPE

  • دارای بال‌های یکنواخت و موازی با هم
  • جان تیرآهن I شکل
  • مناسب برای کاربردهایی که نیاز به مقاومت خمشی متوسط دارند
  • معمولاً در استانداردهای اروپایی تولید می‌شود و در بازار ایران نیز بسیار متداول است.

به طور کلی، تیرآهن IPE به دلیل داشتن نسبت مقاومت به وزن مناسب و قابلیت استفاده در شرایط مختلف، یکی از پرطرفدارترین انواع تیرآهن در صنعت ساخت و ساز است. تیرآهنی است شبیه به شکل ظاهری I  انگلیسی که در آن ضخامت بال ها در انتها و ابتدا کاملا یکسان می باشد. به این نوع تیرآهن، معمولی نیز می گویند. ضخامت جان در تمام طول تیرآهن ثابت می باشد. این تیرآهن بیشترین استفاده را در ساختمان سازی دارد. این تیرآهن بر اساس استاندارد اروپا در طول 12 متر تولید می شود. در صورتی که طول تیرآهن تولیدی کم تر از 12 متر باشد به آن تیرآهن نرمال می گویند. تیرآهن IPE  در ایران محبوبیت زیادی دارد. این تیرآهن درصورتی که وارداتی باشد تولید کشورهای کره، اسپانیا، آلمان و لهستان می باشد. مهم ترین مشخصه تیرآهن IPE مساوی بودن ضخامت بال آن با یکدیگر می باشد.

تیرآهن IPE مخفف عبارت I-section beam  parallel flanges European می باشد.

مفهوم IPE

European

parallel flanges

I-section beam

تولید شده بر اساس استاندارد UNI 5398 اروپا

بال موازی

نشان دهنده سطح مقطع تیرآهن

تیرآهن IPE  در ایران براساس استاندارد 1791 استاندارد ملی ایران به اسم تیرآهن گرم نورد دیده بال نیم پهن موازی (I-2) تولید می شود. دیگر استاندارد های این محصول،  EN 10034وDIN 1025-5  می باشد. تیرآهن IPE دارای وزن سبک تری نسب به دیگر مدل ها می باشد و تناسب یکنواختی بین قسمت های مختلف آن وجود دارد.

"IPE" مخفف "International Profile of the European" است. این اصطلاح به نوعی پروفیل فولادی اشاره دارد که در استانداردهای اروپایی تعریف شده است و به شکل حرف "I" طراحی شده است. پروفیل‌های IPE معمولاً در ساختمان‌ سازی و مهندسی سازه برای ایجاد تیرهای حامل بار استفاده می‌شوند.

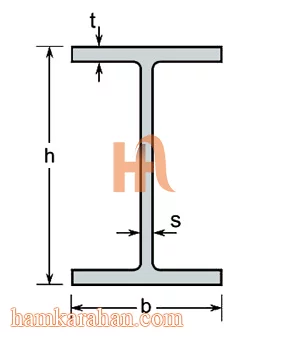

ابعاد تیرآهن IPE

تیرآهن IPE  چیست؟

t

h

b

s

ضخامت بالها

ارتفاع بالها

عرض بالها

ضخامت جان ها

برای معرفی ابعاد تیرآهن، ارتفاع بالها، ضخامت بالها، عرض بالها و ضخامت جان ها مدنظر می باشد. ارتفاع تیرآهن IPE: سایز جهانی تیرآهن IPE در بازه 80 تا 600 میلی متر می باشد اما در ایران از سایز 120 تا 300 میلی متر تولید می شود.  طول تیرآهن IPE: طول آن از 8 تا 16 متر می باشد که بیشتر در طول 12 متری تولید می شود. عرض تیرآهن IPE: از 46 تا 220 میلی متر، عرض آن می تواند متغییر باشد.

انواع تیرآهن IPE  از نظر کشور تولید کننده

تیرآهن IPE ایرانی

در ایران از 12 تا 30 توسط کارخانه های زیر تولید می شود.

  • کارخانه ذوب‌آهن اصفهان
  • کارخانه جهان فولاد غرب
  • کارخانه صنعت بناب
  • کارخانه فولاد البرز ایرانیان (فایکو)
  • کارخانه آریان فولاد
  • شرکت فولاد ناب تبریز
  • کارخانه کوثر اهواز
  • کارخانه ظفربناب
  • کارخانه تیرآهن ماهان
  • کارخانه فولاد یزد

 تیرآهن IPE خارجی

تیرآهن های کشور های زیر به عنوان تیرآهن IPE خارجی وارد کشور می شوند

  • ترکیه
  • روسیه
  • کره
  • آلمان
  • اسپانیا
  • لهستان
  • چین
  • روسیه

انواع تیرآهن IPE  از نظر استاندارد تولید در ایران

  • تیرآهن IPE  معمولی
  • تیرآهن I7

انواع تیرآهن I PE بر اساس گرید فولاد

  • ST37  یا S235
  • ST44 یا S275
  • ST52 یا S355

 در برخی از کشورهای اروپایی از فولاد های ضد زنگ برای تولید این نوع تیرآهن استفاده می شود. مهم ترین ویژگی فولاد ضد زنگ، انعطاف پذیر بالای ترکیبات ضد زنگ می باشد.

نحوه ساخت تیرآهن IPE

تیرآهن IPE با روش های متفاوتی تولید می شود که کاربردی ترین آن روش نورد گرم می باشد. در روش نورد گرم ابتدا شمش ها وارد کوره می شوند و در دمای 1100 درجه سانتی گراد قرار می گیرند. بعد از گرم شدن وارد مرحله نورد شده و طی 3 مرحله نورد از قطر شمش ها کاسته می شود و طول آن افزایش می یابد. بعد از کاسته شدن از قطر شمش ها و تغییر شکل توسط قیچی های مخصوص برش داده می شوند و سپس بسته بندی و روانه بازار می گردد.

کاربرد تیرآهن IPE

بسته به نوع ضخامت تیرآهن، کاربرد آن مشخص می شود. به طور کلی این نوع تیرآهن یکپارچگی و پایداری سازه را تعمین می کند و می تواند فشار زیادی را تحمل کند. از این تیرآهن می توان برای ساخت موارد زیر استفاده کرد:

  • پل های لانه زنبوری
  • تیر سقف ها
  • خرپا
  • نعل درگاه
  • ماشین آلات و تجهیزات آن
  • و...

مزایا استفاده از تیرآهن IPE

  • نصب و اجرا آن ساده می باشد.
  • نسبت به بتن فضای کم تری اشغال می کند.
  • قابل استفاده در سازه های مرتفع می باشد.

معایب استفاده از تیرآهن IPE

  • مقاومت کمی در دماهای بالا دارد.
  • در شرایط جوی نامناسب، دچار فرسودگی و خوردگی می شود.

سوالات کاربردی

تیرآهن چیست؟

تیرآهن در واقع یک مقطع فولادی به شکل I و یا H  انگلیسی می باشد که وظیفه آن تحمل تنش های ناشی از نیروهای برشی و خمشی  وارده بر سازه است.

تیرآهن IPE  چیست؟

تیرآهنی است شبیه به شکل ظاهری I  انگلیسی که در آن ضخامت بال ها در انتها و ابتدا کاملا یکسان می باشد. به این نوع تیرآهن، معمولی نیز می گویند.

انواع تیرآهن بر اساس گرید فولاد کدام است؟

  • ST37  یا S235
  • ST44 یا S275
  • ST52 یا S355

مزایا استفاده از تیرآهن IPE چیست؟

  • نصب و اجرا آن ساده می باشد.
  • نسبت به بتن فضای کم تری اشغال می کند.
  • قابل استفاده در سازه های مرتفع می باشد.

تیرآهن IPE  در ایران توسط چه کارخانه هایی تولید می شود؟

  • کارخانه ذوب‌آهن اصفهان
  • کارخانه جهان فولاد غرب
  • کارخانه صنعت بناب
  • کارخانه فولاد البرز ایرانیان (فایکو)
  • کارخانه آریان فولاد
  • شرکت فولاد ناب تبریز
  • کارخانه کوثر اهواز
  • کارخانه ظفربناب
  • کارخانه تیرآهن ماهان
  • کارخانه فولاد یزد
