هیدروفرمینگ
فهرست مطالب
هیدروفرمینگ چیست
انواع هیدروفرمینگ
کاربردهای هیدروفرمینگ
چه مواد فلزی برای هیدروفرمینگ استفاده می‌شوند
آیا هیدروفرمینگ به روش‌های حرارتی یا سرد شکل‌دهی نیاز دارد
چه مزایا و معایبی در هیدروفرمینگ وجود دارد
چه تفاوت‌هایی بین هیدروفرمینگ و روش‌های سنتی شکل‌دهی فلزات وجود دارد؟
آیا هیدروفرمینگ برای تولید انبوه مناسب است؟
آیا هیدروفرمینگ برای مواد نازک یا ضخیم مناسب است
هیدروفرمینگ چیست
هیدروفرمینگ یک فرآیند تشکیل‌دهی فلزات است که در آن از فشار آب برای شکل‌دهی قطعات فلزی استفاده می‌شود. در این روش، یک لوله یا شیت فلزی به شکل دلخواه با استفاده از یک قالب خاص و آب فشرده شکل می‌گیرد. فرآیند هیدروفرمینگ به عنوان یک روش پویا برای تولید قطعات با شکل‌ها و اندازه‌های مختلف شناخته شده است. این روش معمولاً در صنایع خودروسازی برای تولید اجزایی مانند پنل‌های بدنه، سقف خودرو و قطعات داخلی استفاده می‌شود. به عنوان مثال، قطعاتی که نیاز به شکل‌دهی پیچیده و تنوع زیاد دارند، از هیدروفرمینگ بهره می‌برند. در فرآیند هیدروفرمینگ، فشار آب به طور مستقیم یا غیرمستقیم بر روی مواد فلزی اعمال می‌شود تا آنها را به شکل مطلوب تغییر شکل دهد. این روش به دلیل امکان شکل‌دهی دقیق، کاهش میزان پسماند و افزایش سرعت تولید در مقایسه با روش‌های سنتی، جذابیت دارد.
انواع هیدروفرمینگ
هیدروفرمینگ در انواع مختلفی از جمله هیدروفرمینگ لوله‌ای (Tube Hydroforming) و هیدروفرمینگ شیتی (Sheet Hydroforming) اجرا می‌شود. در هر یک از این انواع، فشار آب برای تغییر شکل مواد فلزی به کار می‌رود، اما تفاوت‌هایی در استفاده از قالب و نوع مواد وجود دارد.
- هیدروفرمینگ لوله‌ای (Tube Hydroforming):

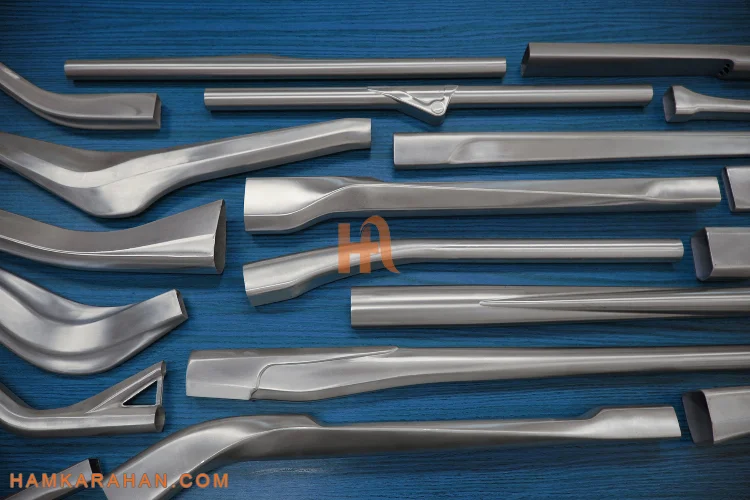

در این روش، لوله‌ها یا پروفیل‌های استوانه‌ای از مواد فلزی، مانند آلومینیوم یا فولاد، به وسیله فشار آب شکل‌دهی می‌شوند. این روش معمولاً برای تولید قطعاتی با شکل‌های پیچیده و استفاده از مواد فلزی با ضخامت نسبتاً کم استفاده می‌شود.
- هیدروفرمینگ شیتی (Sheet Hydroforming):
در این روش، شیت‌های نسبتاً نازک از مواد فلزی به وسیله فشار آب به شکل‌های مختلف تغییر شکل می‌دهند. این روش به خصوص برای تولید قطعات بزرگ، نازک و با شکل‌های پیچیده مورد استفاده قرار می‌گیرد. هیدروفرمینگ شیتی از جلوه‌های تولید کمتر پسماند و کاهش مواد مصرفی بهره‌مند است. هر کدام از این انواع هیدروفرمینگ ویژگی‌ها و کاربردهای خود را دارند و به توجه به نیازهای خاص تولید، انتخاب می‌شوند.
کاربردهای هیدروفرمینگ
هیدروفرمینگ به عنوان یک روش شکل‌دهی فلزات، در صنایع مختلف به کار می‌رود. کاربردهای این فرآیند گسترده و متنوع هستند. در زیر تعدادی از کاربردهای هیدروفرمینگ ذکر شده است:
صنعت خودروسازی: تولید بخش‌های بدنه خودرو مانند پنل‌ها، درب‌ها، سقف و قطعات داخلی. ساخت قطعات پیچیده موتور و سیستم‌های جلوبندی.
تولید ابزار و ماشین آلات: تولید قطعاتی با شکل‌ها و اندازه‌های پیچیده برای ابزارها و ماشین‌آلات.
صنعت هوافضا و دفاعی: تولید قطعات ساختاری از جمله پوشش‌ها و بخش‌های پیچیده در هواپیماها و سیستم‌های دفاعی.
تولید لوازم خانگی: تولید قطعات خاص لوازم خانگی مانند قطعات دستگاه‌های گرمایشی و سرمایشی.
صنعت لوازم ورزشی: تولید بخش‌های اسکی، دوچرخه، موتورسیکلت و تجهیزات ورزشی دیگر.
تولید محصولات الکترونیکی: تولید قطعات خاص الکترونیکی و جعبه‌های فلزی برای محافظت از تجهیزات الکترونیکی.
تولید لوازم خدماتی: تولید محصولات متنوعی برای استفاده در صنایع خدماتی مانند مبلمان، تابلوهای تبلیغاتی، و غیره.
هیدروفرمینگ به دلیل امکان تولید قطعات با شکل‌های پیچیده، کارایی در زمینه افزایش سرعت تولید و کاهش پسماند، جایگاه خود را در صنایع مختلف به‌خصوص در زمینه تولید انبوه یا محصولات سفارشی پیدا کرده است.
چه مواد فلزی برای هیدروفرمینگ استفاده می‌شوند
هیدروفرمینگ معمولاً از مواد فلزی با خواص خاص برای شکل‌دهی استفاده می‌کند. برخی از مواد فلزی که به خوبی به این فرآیند سازگار هستند عبارتند از:
- آلومینیوم: آلومینیوم به دلیل وزن سبک، خواص شکل‌پذیری خوب، و مقاومت در برابر خوردگی، یکی از مواد محبوب برای هیدروفرمینگ است.
- فولاد: برخی از نوع‌های فولاد با خواص خاص مانند استحکام بالا و قابلیت شکل‌پذیری مناسب، برای هیدروفرمینگ مناسب هستند.
- فولاد ضدزنگ: فولادهای ضدزنگ مانند فولادهای آستنیتیک به خوبی در مقابل خوردگی مقاوم بوده و برای تولید قطعاتی که با محیط‌های خورنده در تماس هستند، مورد استفاده قرار می‌گیرند.
- مس: مس به دلیل خواص حرارتی و الکتریکی خوب، نیز برای هیدروفرمینگ به‌کار می‌رود.
- تیتانیوم: تیتانیوم به دلیل استحکام بالا و وزن سبک، در برخی از صنایع نظیر هوافضا و پزشکی برای هیدروفرمینگ استفاده می‌شود.
- آلیاژهای خاص: برخی از آلیاژهای خاص مانند آلیاژهای آلومینیومی با عناصر اضافی (مانند منیزیم و روی) یا آلیاژهای فولادی با ترکیبات مختلف نیز ممکن است برای حسین هایدروفرمینگ استفاده شوند.
انتخاب مواد بر اساس نیازهای خاص پروژه، خصوصیات مورد نیاز برای قطعه نهایی، و استانداردهای صنعتی مشخص می‌شود.
آیا هیدروفرمینگ به روش‌های حرارتی یا سرد شکل‌دهی نیاز دارد
هیدروفرمینگ به طور کلی یک فرآیند شکل‌دهی فلزی است که می‌تواند به صورت حرارتی یا سرد انجام شود. نیاز به اعمال حرارت یا نداشتن آن به ویژگی‌های مخصوص هر پروژه و نوع مواد فلزی مورد استفاده بستگی دارد. در ادامه توضیحاتی در مورد هر یک ارائه می‌شود:
هیدروفرمینگ حرارتی (Hot Hydroforming)؛ در این حالت، مواد فلزی قبل از شکل‌دهی به دماهای بالا گرم می‌شوند. این افزایش دما می‌تواند به شکل‌پذیری مواد کمک کند و احتمال ایجاد شکستگی‌ها را کاهش دهد. این روش معمولاً برای موادی مانند فولاد استفاده می‌شود.
هیدروفرمینگ سرد (Cold Hydroforming) در این حالت، شکل‌دهی فلزات در دماهای محیط یا دماهای پایین‌تر انجام می‌شود. این روش به ویژه برای موادی که به دماهای بالا حساس هستند یا نیاز به حفظ خواص مکانیکی خود دارند، مناسب است.
تصمیم به انجام هیدروفرمینگ حرارتی یا سرد بستگی به مواد استفاده شده، خصوصیات نهایی محصول، نیاز به تغییرات در سختی و استحکام مواد، و شرایط پروژه دارد. هر یک از این روش‌ها دارای مزایا و معایب خود است، و انتخاب بین آنها باید با توجه به نیازهای خاص هر پروژه انجام شود.
چه مزایا و معایبی در هیدروفرمینگ وجود دارد
هیدروفرمینگ یک فرآیند شکل‌دهی فلزات است که مزایا و معایب خاص خود را دارد. در زیر به برخی از مهمترین مزایا و معایب هیدروفرمینگ اشاره شده است:
شکل‌پذیری بالا، هیدروفرمینگ به خوبی به شکل‌پذیری بالا از مواد فلزی پاسخ می‌دهد، که این امکان را فراهم می‌کند تا قطعات با شکل‌ها و جزئیات پیچیده‌تر تولید شوند. کاهش پسماند مواد؛ این فرآیند معمولاً باعث کاهش پسماند مواد در مقایسه با روش‌های سنتی شکل‌دهی فلزات می‌شود. افزایش سرعت تولید هیدروفرمینگ به عنوان یک فرآیند دینامیک، می‌تواند به سرعت بالاتری در تولید قطعات منجر شود. تنوع بالا این روش به تولید قطعات با اندازه و شکل‌های متنوع و تنوع بالا از نظر طراحی و ابعاد امکان پذیری می‌دهد.
یکی از معایب هیدروفرمینگ، هزینه تجهیزات است.هیدروفرمینگ نیاز به تجهیزات و دستگاه‌های خاصی دارد که هزینه آنها ممکن است بالا باشد. نیاز به مهندسی دقیق، موفقیت در هیدروفرمینگ نیاز به دقت و مهندسی دقیق در تعیین پارامترهای فرآیند دارد تا جلوگیری از مشکلاتی مانند شکستگی یا تغییرات غیرمطلوب در خصوصیات مواد.
محدودیت در ضخامت مواد؛ هیدروفرمینگ معمولاً برای مواد با ضخامت نسبتاً نازک مناسب‌تر است و برای مواد با ضخامت زیاد ممکن است محدودیت‌ها وجود داشته باشد. نیاز به آزمون و اعتبارسنجی دقیق؛ به دلیل پیچیدگی فرآیند، نیاز به آزمون و اعتبارسنجی دقیق برای اطمینان از کیفیت قطعات تولیدی و استحکام‌های مورد نظر است. همیشه بر اساس نیازهای خاص هر پروژه، این مزایا و معایب باید مورد ارزیابی قرار گیرند تا تصمیم به انتخاب هیدروفرمینگ یا روش دیگری بر اساس شرایط خاص گرفته شود.
چه تفاوت‌هایی بین هیدروفرمینگ و روش‌های سنتی شکل دهی فلزات وجود دارد؟
هیدروفرمینگ و روش‌های سنتی شکل‌دهی فلزات در تعدادی از ویژگی‌ها با یکدیگر تفاوت دارند. در زیر تعدادی از این تفاوت‌ها ذکر شده است:
شکل‌پذیری هیدروفرمینگ دراین روش به شکل‌پذیری بالا از مواد فلزی پاسخ می‌دهد، که به تولید قطعات با شکل‌ها و جزئیات پیچیده امکان می‌دهد.
روش‌های سنتی: شکل‌دهی فلزات به کمک ابزارها و قالب‌های سنتی نیز امکان‌پذیر است، اما ممکن است محدودیت‌هایی در شکل‌پذیری داشته باشد تنوع و انعطاف پذیری: به دلیل دینامیک بودن فرآیند، تنوع و انعطاف پذیری در طراحی و ابعاد قطعات زیاد است. در روش روش‌های سنتی معمولاً تغییرات در قطعات ممکن است زمان‌برتر باشد و نیاز به تعویض ابزارها باشد.
پسماند مواد: معمولاً با کاهش پسماند مواد همراه است، زیرا فرآیند شکل‌دهی فلزات به دقت و انطباق بالایی از مواد استفاده می‌کند. در روش‌های سنتی ممکن است باعث ایجاد پسماند بیشتری شود، زیرا ممکن است نیاز به برش‌ها و تنظیمات بیشتری داشته باشد. هزینه‌ها:هیدروفرمینگ نیاز به تجهیزات و دستگاه‌های خاص دارد که ممکن است هزینه بیشتری داشته باشد. در روش‌های سنتی معمولاً از لحاظ هزینه می‌تواند مقرون به صرفه‌تر باشد، به‌ویژه در تولید انبوه.
ضخامت مواد هیدروفرمینگ به‌طور کلی برای مواد نسبتاً نازک مانند شیت‌ها یا لوله‌ها مناسب‌تر است. در روش‌های سنتی می‌تواند برای مواد با ضخامت بالاتر نیز مناسب باشد. پیچیدگی فرآیند هیدروفرمینگ نیاز به مهندسی دقیق برای تعیین پارامترهای فرآیند و کنترل دقیق اجزای آن دارد. روش‌های سنتی ممکن است فرآیند ساده‌تر و قابل کنترل‌تری داشته باشد.
تصمیم به انتخاب هیدروفرمینگ یا روش سنتی باید با توجه به نیازهای مشخص پروژه، حجم تولید، و خصوصیات مواد انجام شود.
آیا هیدروفرمینگ برای تولید انبوه مناسب است؟
بله، هیدروفرمینگ برای تولید انبوه در برخی از موارد می‌تواند مناسب باشد، اما این وابسته به مشخصات پروژه، نیازهای قطعات تولیدی، و شرایط تولید است. برخی از مزایا و معایب هیدروفرمینگ که تأثیرگذار بر تصمیم به تولید انبوه دارند عبارتند از:
- سرعت تولید: هیدروفرمینگ به دلیل فرآیند دینامیک و سریع خود، می‌تواند تولید قطعات را با سرعت بالا انجام دهد.
- کاهش پسماند: این روش ممکن است با کاهش پسماند مواد همراه باشد، زیرا انطباق دقیق با شکل قطعات مواد فلزی را فراهم می‌کند.
- قابلیت شکل‌دهی پیچیده: هیدروفرمینگ به دلیل قابلیت شکل‌دهی پیچیده، به تولید قطعات با شکل‌ها و جزئیات پیچیده امکان می‌دهد.
- انعطاف‌پذیری در طراحی: قابلیت انعطاف پذیری بالا در طراحی و ابعاد قطعات به این روش این امکان را می‌دهد تا به نیازهای متغیر پروژه پاسخ دهد.
- هزینه تجهیزات: نیاز به تجهیزات و دستگاه‌های خاص، ممکن است هزینه تولید را افزایش دهد.
- پیچیدگی: این فرآیند نیاز به مهندسی دقیق و کنترل دقیق پارامترهای فرآیند، می‌تواند پیچیدگی را افزایش دهد.
- محدودیت در ضخامت مواد: معمولاً برای مواد با ضخامت نسبتاً نازک مانند شیت‌ها یا لوله‌ها مناسب‌تر است.
با در نظر گرفتن این نکات، اگر پروژه نیاز به تولید انبوه قطعات با شکل‌های پیچیده و تنوع زیاد دارد و تفاوت‌های قیمتی در تجهیزات قابل جبران است، هیدروفرمینگ ممکن است یک گزینه مناسب باشد. اما برای تولید انبوه، همیشه لازم است هزینه‌ها، کنترل کیفیت، و نیازهای مشخص پروژه را به دقت ارزیابی کرد.
آیا هیدروفرمینگ برای مواد نازک یا ضخیم مناسب است
هیدروفرمینگ به طور کلی برای مواد نازک مناسب‌تر است و معمولاً برای شیت‌ها یا لوله‌های با ضخامت نسبتاً کمتر به کار می‌رود. البته، استفاده از هیدروفرمینگ برای مواد با ضخامت بالا هم ممکن است باشد، اما در این حالت مشکلاتی نظیر کاهش دقت در شکل‌دهی و افزایش نیاز به فشار آب بیشتر ممکن است پیش آید.
برای مواد نازک: هیدروفرمینگ به خوبی به شکل‌پذیری مواد نازک پاسخ می‌دهد و می‌تواند قطعات با جزئیات پیچیده را با دقت بالا تولید کند.
برای مواد ضخیم:هرچند ممکن است برای مواد با ضخامت بالا هم استفاده شود، اما ممکن است مواجه به چالش‌هایی نظیر کاهش دقت در شکل‌دهی یا نیاز به تنظیمات و فشار آب بیشتر شود. انتخاب مواد نیز مهم است. مواد با خواص شکل‌پذیری خوب به هیدروفرمینگ واکنش مثبتی نشان می‌دهند. برخی از مواد معمولاً برای هیدروفرمینگ مناسب‌تر هستند شامل آلومینیوم، فولادهای خاص، مس، و تیتانیوم می‌شوند. بنابراین، برای انتخاب بین هیدروفرمینگ یا دیگر روش‌ها و همچنین برای تعیین ضخامت مناسب مواد، نیاز به ارزیابی دقیق ترکیب مواد، نیازهای پروژه، و توانایی‌های فنی فرآیندی دارید.
