پانچ کردن ورق چیست؟
فهرست مطالب
پانچ کردن فلزات چیست؟
مراحل آماده سازی پانچ ورق فلزی
چگونه ورق فلزی پانچ می‌شود؟
الگوها و طرح های مختلف برای ورق پانچ فلزی
آشنایی با انواع دستگاه های پانچ ورق
چه کاربردهایی برای پانچ ورق فلزی وجود دارد؟
آیا پانچ ورق فلزی می‌تواند به شکل دستی انجام شود؟
در مورد تولید ورق های فلزی به این مورد باید اشاره کرد که این دسته از ورق ها از نورد گرم یا نورد سرد تولید می شوند. کارخانه های تولید کننده ورق‌های فولادی بر اساس نیاز کاربران و کاربری‌های مختلف، تغییراتی در شکل ظاهری این ورق ایجاد می کنند. یکی از اصلی ترین تغییراتی که در ورق فولادی ایجاد می شود، تغییر در شکل ظاهری آن است. این تغییر شامل ایجاد سوراخ بر روی سطح ورق است که به آن ورق پانچ می گویند. در واقع ورق فلزی با روش‌های مختلف سوراخ می‌شود و به شکل های مختلف تبدیل می شود. در هنگام انجام عملیات پانچ ورق، از یک دستگاه پرس پانچ استفاده می شود این دستگاه با اعمال فشار وارد ورق شده و باعث ایجاد سوراخ بر سطح ورق می شود. لازم به ذکر است این نوع ورق در ضخامت های مختلف تولید و روانه بازار می‌شود.
پانچ کردن فلزات چیست؟
پانچ کردن یک فرآیند فرم دهی . شکل دهی به فلزات است که در آن از یک ابزار ویژه به نام "پانچ" یا "دستگاه پانچ" برای ایجاد سوراخ یا حفره در فلز استفاده می‌شود. از این فرآیند به منظور ایجاد اتصالات، ایجاد سوراخ‌ها برای پیچ و مهره‌ها، یا ایجاد الگوهای خاص در مواد فلزی استفاده می‌کنند.
انواع ورق پانچ
ورق‌های پانچ یکی از پر کاربردترین محصولات فلزی در صنایع مختلف هستند که با ایجاد الگوها و حفره‌های مختلف روی سطح ورق، قابلیت‌های متعددی مانند تهویه، زیباسازی و کاهش وزن را ارائه می‌دهند. انواع ورق‌های پانچ بر اساس مواد سازنده و نوع پانچ شدن به دسته‌های مختلفی تقسیم می‌شوند. سه نوع متداول از این ورق‌ها عبارتند از ورق پانچ استیل، ورق پانچ گالوانیزه و ورق پانچ ارزان که هر کدام کاربردها و ویژگی‌های خاص خود را دارند.
ورق پانچ استیل یکی از محبوب ترین انواع ورق‌های پانچ است که به دلیل مقاومت بالا در برابر خوردگی، زنگ زدگی و تحمل شرایط محیطی سخت، در صنایع مختلفی استفاده می‌شود. این نوع ورق معمولاً در محیط‌های مرطوب یا مکان‌هایی که نیاز به استحکام و دوام بالا دارند، مانند صنایع غذایی، دارویی و دریایی، کاربرد دارد. ورق پانچ استیل همچنین به دلیل ظاهر براق و زیبا، در طراحی داخلی و خارجی ساختمان‌ها نیز مورد استفاده قرار می‌گیرد.
ورق پانچ گالوانیزه نیز از دیگر انواع ورق‌های پانچ است که به دلیل پوشش محافظ از جنس روی، مقاومت خوبی در برابر زنگ‌زدگی و خوردگی دارد. این ورق‌ها بیشتر در صنایعی که نیاز به ترکیب دوام و هزینه‌ی کمتر نسبت به استیل دارند، استفاده می‌شوند. ورق پانچ گالوانیزه در ساخت و ساز، سیستم‌های تهویه، حفاظ‌ها و حتی در تولید لوازم خانگی کاربرد دارد. یکی از مزایای اصلی این ورق‌ها، قیمت مناسب آنها در مقایسه با ورق‌های استیل است، در حالی که همچنان مقاومت مطلوبی را ارائه می‌دهند.
در دسته‌ای دیگر، ورق پانچ ارزان قرار دارد که معمولاً از مواد فلزی با هزینه‌ی کمتر، مانند فولاد سیاه یا حتی ورق‌های نازک‌تر و سبک‌تر ساخته می‌شوند. این ورق‌ها برای پروژه‌هایی که نیاز به ورق‌های پانچ با بودجه محدود دارند یا در کاربردهایی که نیاز به مقاومت زیاد در برابر خوردگی نیست، مناسب هستند. ورق پانچ ارزان در مواردی مانند دکوراسیون موقت، پوشش‌های محافظ ساده، و پروژه‌های کوچک‌تری که استحکام و دوام بلندمدت در آنها اولویت ندارد، مورد استفاده قرار می‌گیرد.
به طور کلی، انتخاب نوع ورق پانچ بسته به نیاز و بودجه پروژه متفاوت است. ورق پانچ استیل برای کاربردهای با دوام بالا و محیط‌های سخت، ورق پانچ گالوانیزه برای کاربردهایی با نیاز به مقاومت در برابر خوردگی و قیمت مناسب، و ورق پانچ ارزان برای پروژه‌های با بودجه کمتر و کاربردهای موقتی یا کم‌اهمیت مناسب است. تنوع این محصولات باعث شده تا هر صنعت یا پروژه‌ای بتواند ورق پانچ مناسب خود را بر اساس نیازهای خاص انتخاب کند.
مراحل آماده سازی پانچ ورق فلزی
در مرحله اول برای شروع فرآیند پانچ ورق فلزی باید ضخامت و اندازه ورق تعیین شود به همین منظور دستگاه‌های مختلفی برای پانچ ورق ساخته شده است. برای اجرای بهتر و دقیق تر فرایند سوراخ کاری در ورق، از نوعی برنامه استفاده می‌کنند. این برنامه باعث می شود تا اندازه چشمه و ضخامت و ناحیه دقیق سوراخ کاری مشخص شود تا ورق پانچ کیفیت بالایی داشته باشد. بعد از اینکه ناحیه مورد نظر توسط دستگاه شناسایی شد، ورق را بر روی دستگاه قرار داده و تحت نیروی فشار، سوراخ می شود. بعد از قرارگیری در دستگاه، ورق پانچ سوراخ می شود.
توجه داشته باشید بعد از پانچ کردن، ورق فلزی ممکن است نیاز به پردازش‌های دیگری مانند پخت (برای رسوب‌گذاری روی ورق) داشته باشد.پانچ کردن فلزات در صنایع مختلف از جمله صنایع خودروسازی، صنعت ماشین‌سازی، و ساختمان‌سازی به کار می‌رود. این فرآیند می‌تواند به شکل دستی یا با استفاده از ماشین‌آلات CNC انجام شود و بسته به نیاز و مواد مورد استفاده، اندازه و شکل سوراخ‌ها متغیر خواهد بود.
چگونه ورق فلزی پانچ می‌شود؟
پانچ کردن ورق فلزی یک فرآیند دقیق و تخصصی است که به کمک ابزارهای خاص به نام پانچ انجام می‌گیرد. در ادامه، مراحل کلی پانچ کردن ورق فلزی را شرح می‌دهیم:
تهیه مواد و تجهیزات: اولین مرحله در اجرای ورق پانچ مشبک، انتخاب ورق فلزی مناسب برای این کار است. انتخاب ورق با ضخامت و نوع مناسب بسته به نیاز و پروژه مورد نظر اهمیت دارد. توجه داشته باشید بر اساس نوع و ظرفیت دستگاه، ورق فولادی انتخاب می شود. ابزار پانچ نیز باید مطابق با استانداردهای خاصی ساخته و طراحی شود. این دستگاه ها معمولا با استفاده از فولاد آلیاژی یا تنگستن ساخته می شود.
طراحی و نقشه کشی دستگاه: اولین و مهمترین قدم برای پانچ ورق فلزی استفاده از دستگاه های از پیش طراحی شده است. این دستگاه ها با استفاده از نوعی برنامه دقیق، فرآیند پانچ ورق را به خوبی انجام می‌دهند. برای این امر نقشه دقیق سوراخ ها بر روی ورق انجام می شود.
تنظیم دستگاه پانچ: این دستگاه برای اینکه بتواند حرکت درستو صحیح بر روی ورق داشته باشد باید به خوبی بر روی سطح ورق تنظیم شود. فشار و سرعت انجام فرآیند پانچ ورق بستگی زیادی به نوع ورق و پروژه مدنظر شما دارد. مهمترین نکته در پانچ کردن ورق فلزی دقت در تعیین موقعیت و اندازه سوراخ‌ها و الگوها است. همچنین، باید از ایمنی کارگران در این فرآیند حائز اهمیت باشد و از تجهیزات محافظ مانند عینک ایمنی و دستکش‌های مناسب استفاده شود.
الگوها و طرح های مختلف برای ورق پانچ فلزی
تعیین پرکاربردترین طرح‌های پانچ ورق فلزی به طور دقیق به نیاز و موارد مصرف مختلف مرتبط با صنایع مختلف بستگی دارد؛ اما در زیر، برخی از طرح‌های پرکاربرد در این زمینه ذکر شده‌اند:

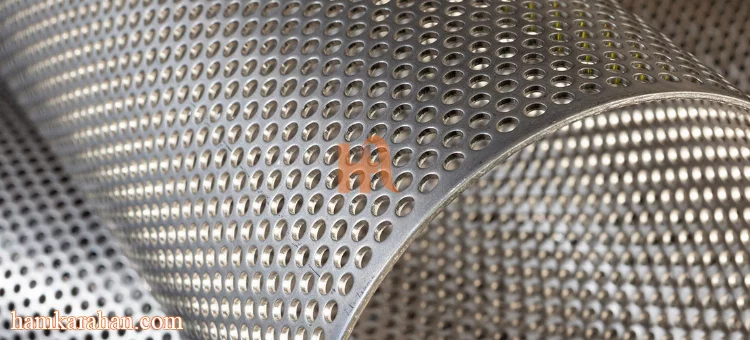

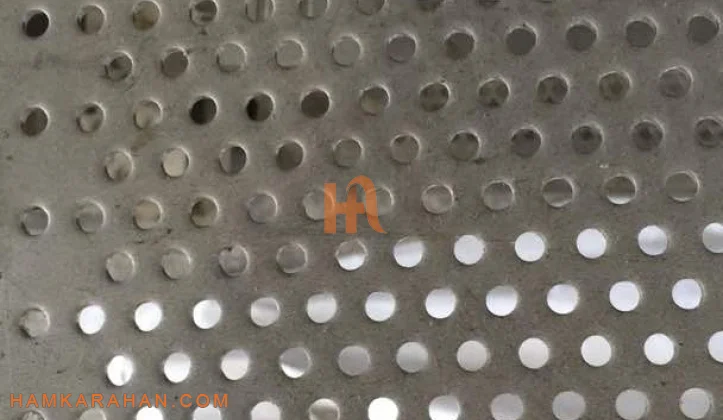

سوراخ‌های دایره‌ای یکی از پرکاربردترین چشمه های ورق پانچ مشبک است. سوراخ‌های دایره‌ای از میان پرکاربردترین طرح‌ها برای پانچ کردن ورق فلزی هستند. این نوع سوراخ‌ها به عنوان محل اتصال پیچ و مهره، تهویه هوا، ورودی‌ها و خروجی‌ها در انواع مختلف صنایع مورد استفاده قرار می‌گیرند. از آنجایی که این ورق پانچ مشبک طرفداران زیادی دارند، در انواع صنایع از آنها استفاده می‌شود. یکی از کاربردهای جالب این نوع ورق در ساخت صفحه مشبک میکروفون و بلندگوهای دستی است. در برخی موارد، ورق‌های فلزی پانچ شده به منظور ایجاد الگوها یا طرح‌های مخصوص به کار می‌روند. این الگوها معمولاً برای استفاده در صنایع هنری، طراحی داخلی و معماری ایجاد می‌شوند.

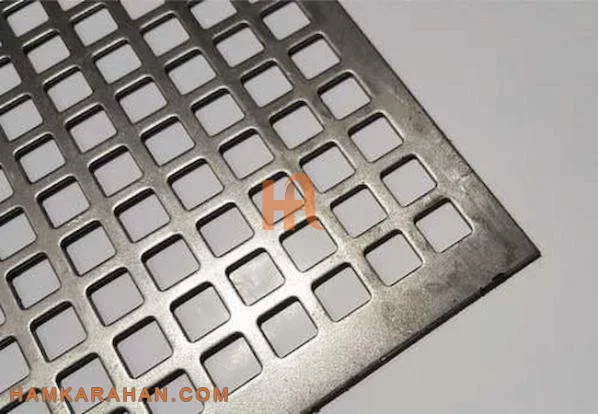

سوراخ‌های مربع یا مستطیلی برای ترتیب و مونتاژ مواد ورقی در ساختمان‌سازی و صنایع مختلف به کار می‌روند. این نوع سوراخ‌ها به عنوان سازه‌های تثبیتی و اتصالی مورد استفاده قرار می‌گیرند. یکی از موراد استفاده مهم از این نوع ورق پانچ شده؛ برای فیلتراسیون مواد و تهویه هوا استفاده می‌شود. از این نوع ورق پانچ مشبک برای سیستم HVAC استفاده می شود.

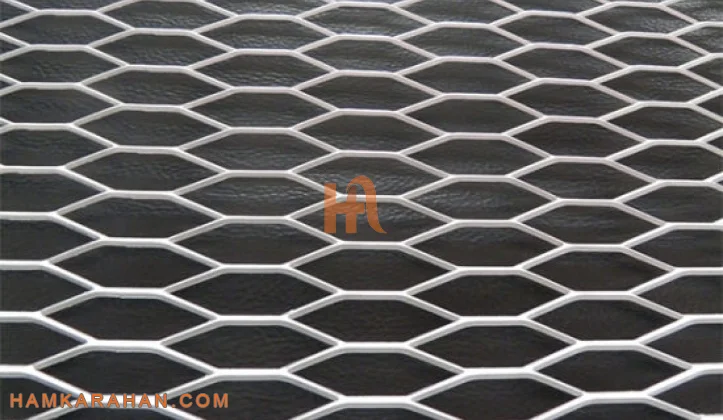

ورق با سوراخ های شش ضلعی یکی از انواع دیگر ورق پانچ مشبک است که در صنایع مختلف استفاده گوناگونی دارد. الگو و طرح شش ضلع چندین مزیت دارد یکی از اصلی ترین مزیت های آن زهکشی مناسب و تهویه هوا است. از آنجایی که سوراخ های ورق پانچ مشبک باز است؛ فرصت مناسبی برای تهویه هوا و عبور آب وجود دارد.

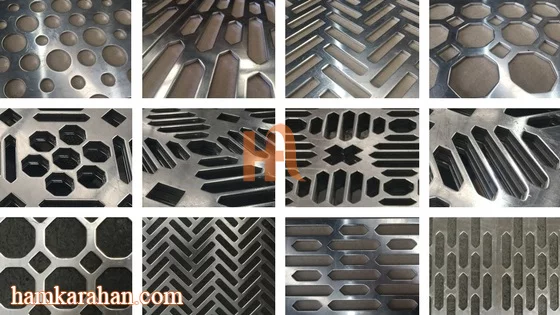

سوراخ‌های با شابلونی خاص مانند ستاره، مثلث، یا مستطیلی نیز برای ایجاد طرح‌ها و دکوراسیون‌های ویژه در صنایع مانند صنایع خودروسازی، ساختمان‌سازی، و دکوراسیون داخلی به کار می‌روند.سوراخ‌های میکرو شکل و چشمه هایی ابعاد بسیار کوچک و الگوهای میکرو ایجاد می کنند و معمولاً در صنایع الکترونیک و فناوری اطلاعات به عنوان اتصالات و ایجاد مدارهای الکتریکی کاربرد دارند. سوراخ‌های با الگوی شبکه، مانند الگوهای مشبک یا سوراخ‌های رتیکولیت، برای تهویه هوا، صفحات فیلتر، و کاربردهای مشابه در صنایع مختلف به کار می‌روند.
آشنایی با انواع دستگاه های پانچ ورق
دستگاه‌های پانچ برای انجام عملیات پانچ کردن ورق‌های فلزی در انواع مختلف و با ویژگی‌های متنوعی تولید می‌شوند. انتخاب دستگاه مناسب بسته به نیاز پروژه و نوع ورق فلزی مورد استفاده می‌تواند متغیر باشد. در زیر، برخی از انواع دستگاه‌های پانچ ورق فلزی ذکر شده است:
- دستگاه پانچ مکانیکی: دستگاه‌های پانچ مکانیکی از انواع قدیمی‌ترین و پراستفاده‌ترین دستگاه‌ها برای پانچ کردن ورق‌های فلزی هستند. این دستگاه‌ها با استفاده از سیستم‌های مکانیکی و میکانیزم‌های ساده فشار و نیرو را به پانچ انتقال می‌دهند. مناسب برای کاربردهای کم حجم و پروژه‌های کوچک.
- دستگاه پانچ هیدرولیک: دستگاه‌های پانچ هیدرولیک از نیروی هیدرولیک برای ایجاد فشار و نیرو در عملیات پانچ کردن استفاده می‌کنند. قابلیت ایجاد نیرو بیشتر و ایجاد سوراخ‌ها با ابعاد بزرگتر را دارا هستند. از آنها برای پروژه‌های حجیم و تولید انبوه استفاده می‌شود.
- دستگاه پانچ لیزری: دستگاه‌های پانچ لیزری از تکنولوژی لیزر برای ایجاد سوراخ‌ها یا الگوها بر روی ورق فلزی استفاده می‌کنند. برای دقت بالا و کاربردهایی که نیاز به ایجاد سوراخ‌های کوچک و دقیق دارند، مناسب هستند.
- دستگاه پانچ CNC: دستگاه‌های پانچ CNC (کنترل عددی کامپیوتری) از تکنولوژی CNC برای ایجاد سوراخ‌ها و الگوها روی ورق‌های فلزی استفاده می‌کنند. این دستگاه‌ها دقت بسیار بالایی دارند و می‌توانند سوراخ‌ها و الگوها را با تنوع و تغییرات متعدد ایجاد کنند
- دستگاه پانچ چرخشی: دستگاه‌های پانچ چرخشی از یک برنامه‌ای پیچیده برای ایجاد الگوها و سوراخ‌ها با چرخش ابزار پانچ استفاده می‌کنند. این دستگاه‌ها برای تولید پیچیده‌ترین الگوها و سوراخ‌ها با دقت بالا مناسب هستند.
هر کدام از این دستگاه‌ها ویژگی‌ها و مزایای خود را دارند، و انتخاب دستگاه مناسب باید براساس نیاز و اهداف پروژه شما انجام شود. همچنین، نیاز به دانش و تخصص در عملیات پانچ کردن و تعامل با دستگاه‌های پیچیده‌تر مانند دستگاه‌های CNC و پانچ لیزری دارید.
این موارد تنها نمونه‌هایی از طرح‌های پانچ ورق فلزی هستند و می‌توانند بستگی به نیاز و طراحی مخصوص هر پروژه متغیر باشند. تعیین طرح مناسب و نوع پانچ به همراه تنظیمات صحیح دستگاه پانچ از اهمیت بسیاری برخوردار است تا نتیجه نهایی به دقت و بدون مشکل ایجاد شود.
چه کاربردهایی برای پانچ ورق فلزی وجود دارد؟
ورق‌های پانچ فلزی به دلیل ویژگی‌های منحصر به فرد خود در صنایع و کاربردهای مختلفی مورد استفاده قرار می‌گیرند. این ورق‌ها با الگوهای مختلفی که روی آنها ایجاد می‌شود، علاوه بر افزایش زیبایی ظاهری، ویژگی‌های کاربردی متعددی را نیز ارائه می‌دهند. یکی از کاربردهای مهم ورق‌های پانچ فلزی در معماری و طراحی داخلی است. این ورق‌ها به‌عنوان پوشش دیوارها، سقف‌ها و پارتیشن‌ها استفاده می‌شوند و علاوه بر ایجاد جلوه‌ای زیبا و مدرن، امکان تهویه مناسب و عبور نور را نیز فراهم می‌کنند. همچنین، در نمای ساختمان‌ها از ورق‌های پانچ فلزی به‌منظور ایجاد سایه و کنترل نور خورشید استفاده می‌شود.
در صنایع خودروسازی، ورق‌های پانچ فلزی به عنوان قطعات تقویت‌کننده و همچنین در ساخت فیلترهای هوا و سیستم‌های اگزوز به کار می‌روند. این ورق‌ها با وزن سبک و مقاومت بالا، عملکرد بهتری در کاهش وزن خودرو و افزایش استحکام آن ارائه می‌دهند. در صنایع تولیدی و کارگاهی نیز ورق‌های پانچ فلزی به‌عنوان سینی‌های نگهدارنده، توری‌ها و حفاظ‌ها کاربرد دارند. این ورق‌ها به دلیل استحکام بالا و امکان جریان هوا، در دستگاه‌ها و تجهیزات مختلف مورد استفاده قرار می‌گیرند. به طور کلی، ورق‌های پانچ فلزی در پروژه‌های متعددی که نیاز به ترکیب استحکام، زیبایی و کارایی دارند، مورد استفاده قرار می‌گیرند. تنوع در طرح‌ها و اندازه‌های این ورق‌ها امکان استفاده از آنها را در محیط‌های مختلف و با کاربردهای متنوع فراهم کرده است.
آیا پانچ ورق فلزی می‌تواند به شکل دستی انجام شود؟
بله، پانچ ورق فلزی به شکل دستی امکان پذیر است و این روش در برخی موارد مورد استفاده قرار می‌گیرد. انجام پانچ ورق فلزی به شکل دستی به وسیله ابزارهای ساده‌تر و بهره‌گیری از دستیابی به قدرت فشار کافی انجام می‌شود. در ادامه توضیحاتی در مورد انجام پانچ ورق فلزی به شکل دستی آورده شده است:
- ابزار پانچ دستی: این ابزار معمولاً شامل پانچ (سرسره) و ماتریس (یک سطح صاف) است. پانچ روی ورق قرار داده می‌شود و با فشار دادن به پانچ به وسیله دست، سوراخ یا الگوی مورد نظر ایجاد می‌شود.
- تنظیمات دستی: برای ایجاد سوراخ یا ایندنتیشن در ورق فلزی به شکل دستی، نیاز به تنظیم دقیق و اندازه‌گیری‌های دقیق دارید. تعیین موقعیت صحیح و فشار مناسب ضروری است.
- محدودیت‌ها: انجام پانچ ورق فلزی به شکل دستی معمولاً برای پروژه‌های کوچک و کاربردهای خاص مناسب است. این روش برای تولید انبوه یا پروژه‌های حجیم با دقت و سرعت کمتر مناسب نیست.
- دقت و تجربه: انجام پانچ به شکل دستی نیازمند تجربه و حوصله دارد. انتخاب ابزار مناسب و تنظیمات دقیق اهمیت دارد تا نتیجه نهایی دقیق و به مطابقت با نیازهای پروژه باشد.
- امنیت و محافظت: در هنگام انجام پانچ ورق فلزی به شکل دستی، باید از تجهیزات محافظ مانند عینک ایمنی و دستکش‌های مناسب استفاده کرد. پیروی از اصول ایمنی بسیار مهم است.
به طور کلی، انجام پانچ ورق فلزی به شکل دستی مناسب می‌تواند برای پروژه‌های کوچک و تعداد محدودی از عملیات مورد استفاده قرار گیرد. اگر نیاز به تولید انبوه دارید یا پروژه‌های بزرگ‌تری دارید، بهتر است از دستگاه‌های پانچ مکانیکی، هیدرولیکی، یا CNC بهره‌برد.
